Comprendre la lentille dans un système optique aide les ingénieurs. Il montre les étapes importantes du processus d’ingénierie optique inverse. Les ingénieurs doivent examiner de près l’optique pour voir comment fonctionnent les pièces. De nombreuses solutions de rétro-ingénierie commencent par de bons outils et un espace de travail propre. Les personnes qui remarquent de petits détails en optique réussissent souvent mieux. Chaque projet peut nécessiter de nombreux tests pour s'assurer qu'il fonctionne.
Commencez avec un bon échantillon optique et manipulez-le avec soin afin qu'il ne soit pas endommagé ou sale.
Faites beaucoup de recherches pour en savoir plus sur l'utilisation de l'optique, de quoi elle est faite et comment elle est conçue avant de la démonter.
Examinez attentivement chaque pièce, notez des notes et apposez des étiquettes dessus au fur et à mesure que vous les démontez afin de ne pas perdre le fil ou faire des erreurs.
Mesurez chaque pièce très soigneusement avec les bons outils et suivez les règles afin que vos données soient correctes pour la réalisation de modèles.
Utilisez à la fois un ordinateur et des modèles réels et exécutez des tests pour vérifier et améliorer les conceptions avant de les terminer.
La première chose à faire est d’obtenir un bon échantillon. Les ingénieurs choisissent le système optique ou la pièce qu’ils souhaitent examiner. Ils recherchent des objectifs, des appareils photo, des capteurs ou des sources de lumière de haute qualité. Ces composants matériels aident à collecter et à utiliser des données optiques. Un bon matériel est important car il modifie le fonctionnement de l'analyse. Les ingénieurs vérifient également si le système dispose d'un logiciel pour traiter et calibrer les données. Un bon logiciel permet de garantir que les mesures sont correctes et fiables. Des services tels que l'étalonnage, la maintenance et l'assistance technique aident le système optique personnalisé à bien fonctionner pendant longtemps.

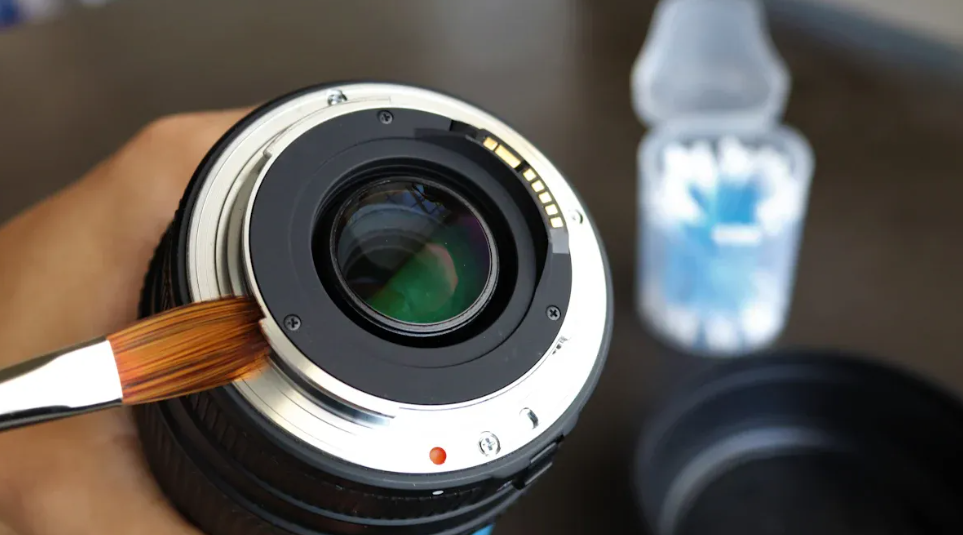

Astuce : Soyez toujours doux avec l’optique. Portez des gants et utilisez des outils propres pour ne pas rayer ou mettre de la poussière sur l'objectif.
Avant de passer à l'étape suivante, les ingénieurs enregistrent l'état de l'optique. Ils prennent des photos et rédigent des notes sur les marques ou caractéristiques spéciales. Ce travail minutieux les aide à garder une trace de chaque étape du processus.
La recherche de base aide les ingénieurs à en apprendre davantage sur l'histoire de l'optique et à quoi elle sert. Ils posent des questions telles que :
Comment est-ce censé fonctionner ?
De quoi est-il fait ?
Quelles sont les caractéristiques du matériau ?
Comment est-il construit ?
Quelqu'un a-t-il déjà fait quelque chose comme ça ?
Est-ce que ça marche vraiment ?
Ces questions aident les ingénieurs à comprendre pourquoi la conception originale a été réalisée. Le Guide complet de l'ingénierie optique inverse indique que la connaissance de l'historique et de l'utilisation de la lentille est la première et la plus importante étape. Ces connaissances aident les ingénieurs à visualiser le chemin de la lumière et garantissent que la nouvelle conception correspond à ce que souhaite le client.
Les ingénieurs vérifient également des indicateurs clés tels que la fonction de transfert de modulation (MTF). MTF montre la qualité de l'image et indique le bon fonctionnement de l'optique. Cette étape est importante à la fois pour les systèmes optiques personnalisés et les conceptions classiques. En collectant toutes ces informations, les ingénieurs construisent une base solide pour le reste du processus.

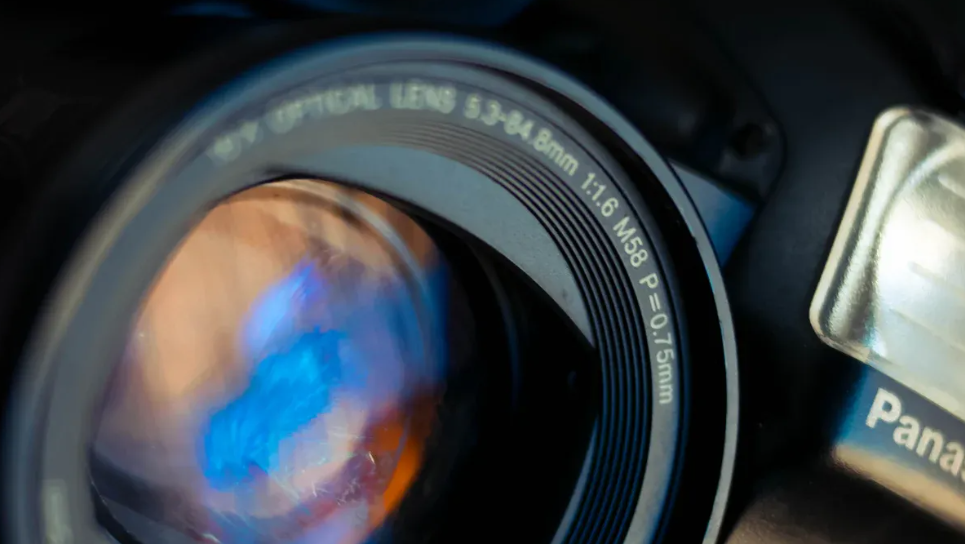

Les ingénieurs commencent par examiner de près le système optique. Ils vérifient les rayures, les éclats ou la poussière sur les lentilles. Cela les aide à détecter tout dommage ou signe d’utilisation. Ils recherchent également les marquages, les numéros de série et la façon dont les pièces s'emboîtent. Ces détails les aident à se rappeler à quoi ressemble chaque pièce. Ceci est important pour les étapes ultérieures.

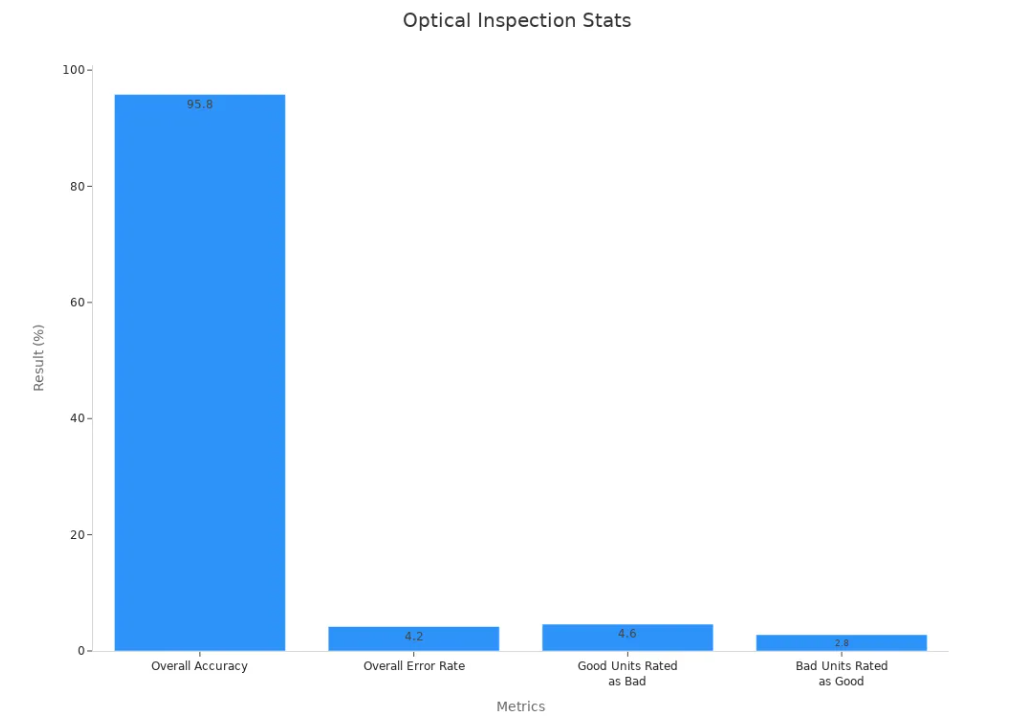

Une étude montre que l’inspection visuelle fonctionne très bien. Il a une grande précision et peu d’erreurs. Le tableau ci-dessous montre les résultats : Résultat
| métrique | de la base de calcul | (%) |
|---|---|---|
| Précision globale | (Nombre d'inspections correspondant aux normes / Total des inspections) × 100 | 95.8 |
| Taux d'erreur global | (Nombre d'inspections ne correspondant pas aux normes / Total des inspections) × 100 | 4.2 |
| Bonnes unités jugées mauvaises | (Bonnes unités incorrectement classées comme mauvaises / Total de bonnes unités inspectées) × 100 | 4.6 |
| Unités défectueuses jugées bonnes | (Unités défectueuses incorrectement classées comme bonnes / Total des unités défectueuses inspectées) × 100 | 2.8 |
Après avoir examiné les pièces, les ingénieurs démontent le système. Ils suivent des règles pour éviter de commettre des erreurs. Chaque pièce est retirée une à une et dans l'ordre. Ils vérifient chaque étape et utilisent les bons outils. Cela permet d’arrêter les dommages et de réduire les erreurs. Si les gens font des erreurs, cela peut leur faire perdre du temps et de l’argent. Il est donc très important d’être prudent.
Astuce : étiquetez chaque pièce et prenez des photos lors du démontage. Cela facilite la reconstitution du tout et prend en charge la réplication de conceptions complexes.
Au fur et à mesure qu’ils retirent chaque pièce, les ingénieurs découvrent de quoi il s’agit. Ils notent la taille, la forme et de quoi il est fait. Les étiquettes et les notes aident à savoir où va chaque pièce. Les ingénieurs utilisent des matrices d’extraction pour enregistrer tous les détails. De cette façon, ils disposent de bonnes informations pour plus tard. Tout écrire maintenant permet de reconstruire le système et de former d’autres personnes à l’avenir.
Les ingénieurs commencent par mesurer chaque pièce du système optique. Ils utilisent des pieds à coulisse, des micromètres et des machines à mesurer tridimensionnelles. Ces outils les aident à vérifier la taille et la forme des lentilles, des miroirs et d’autres pièces. Ils examinent également les matériaux et les revêtements de chaque pièce. Certains revêtements bloquent certaines couleurs ou arrêtent l'éblouissement. Les ingénieurs notent chaque détail afin de pouvoir copier le système ultérieurement.
Remarque : une mesure précise est très importante. Les ingénieurs suivent des normes telles que BS ISO 5725-1:1994 pour s'assurer que leurs résultats sont corrects. Ils utilisent des équipements spéciaux tels que Zeiss prismo 7 et Renishaw Cyclone II. Ces outils les aident à mesurer avec une grande précision.
La documentation technique comprend souvent :
Graphiques de distribution des écarts et graphiques d'écart type pour montrer à quel point les mesures sont proches de la taille réelle.
Cartes d'erreurs qui comparent les modèles numérisés aux modèles de référence.
Tableaux comparatifs montrant les différences entre les pièces numérisées et les machines fiables.
Des méthodes telles que la compensation du rayon de la sonde et l'ajustement de la surface par les moindres carrés pour améliorer la précision.
Mesurer l'optique peut être difficile pour les ingénieurs. Le bruit du laser peut provoquer des erreurs. Parfois, la forme ou le revêtement des lentilles rend difficile l’obtention des bons chiffres. Les ingénieurs utilisent des moyens spéciaux pour résoudre ces problèmes et s'assurer que les données sont bonnes. Une mesure minutieuse est la première étape pour étudier et copier des systèmes optiques complexes.
Après les mesures, les ingénieurs réalisent des modèles du système optique. Ils utilisent des logiciels informatiques pour créer des modèles numériques ou des imprimantes 3D pour en créer de vrais. Les modèles numériques aident les ingénieurs à voir comment la lumière se déplace dans le système. Ils utilisent le lancer de rayons et d’autres outils informatiques pour prédire le fonctionnement de l’optique.
Les études industrielles montrent que la modélisation numérique s’est beaucoup améliorée. Les ingénieurs utilisent désormais des simulations informatiques, l’apprentissage automatique et le lancer de rayons pour rendre les modèles plus précis. Ces modèles les aident à reproduire des optiques de pointe sans construire de nombreux prototypes physiques.
Les modèles numériques permettent aux ingénieurs de tester de nouvelles idées et d'optimiser les conceptions avant de fabriquer de vraies pièces. Par exemple, le télescope spatial James Webb et les appareils d'imagerie médicale utilisent des modèles numériques pour prédire les performances.
Le prototypage virtuel et les jumeaux numériques permettent aux ingénieurs de créer des copies presque exactes de systèmes réels. Cela les aide à expérimenter et à trouver le meilleur design.
Les modèles physiques sont également utiles. Parfois, les ingénieurs ont besoin de voir ou de toucher une pièce pour mieux la comprendre. Ils utilisent des imprimantes 3D ou des ateliers d’usinage pour fabriquer ces pièces. Les modèles numériques et physiques aident les ingénieurs à créer de nouvelles conceptions et à corriger les anciennes.
Les ingénieurs utilisent des outils de simulation pour tester leurs modèles. Ces outils montrent comment la lumière se déplace, rebondit et se courbe à l’intérieur du système. Le lancer de rayons montre comment la lumière se reflète et se disperse. La simulation de l'optique ondulatoire est utile avec les lasers et les fibres optiques. L'analyse de polarisation vérifie comment les revêtements et les matériaux affectent la lumière.
Des outils de simulation comme GNPy et CamComSim aide les ingénieurs à valider leurs modèles. Ces outils comparent les modèles numériques aux données du monde réel, telles que la puissance reçue et la qualité du signal. Les ingénieurs utilisent ces résultats pour vérifier si leurs modèles correspondent au système réel.
Les simulations permettent aux ingénieurs de modifier la forme, le revêtement et les matériaux des lentilles pour voir ce qui fonctionne le mieux. Ils peuvent trouver et résoudre les problèmes avant de fabriquer de vraies pièces. Cela permet d'économiser du temps et de l'argent.
Les données de simulation montrent que les ingénieurs peuvent améliorer la clarté des images, réduire les erreurs et créer de meilleures conceptions. Ils utilisent l'analyse de tolérance pour voir comment de petits changements affectent les performances. La validation par rapport à des données réelles garantit que le processus d'ingénierie optique inverse donne des résultats fiables.
Astuce : comparez toujours les résultats de simulation avec des mesures réelles. Cela aide les ingénieurs à reproduire les systèmes avec précision et à éviter les erreurs.
Le processus d'ingénierie optique inverse utilise la mesure, la modélisation et la simulation pour copier et améliorer les systèmes optiques. Les ingénieurs peuvent étudier et copier même les conceptions les plus complexes en suivant ces étapes. Ce processus les aide à créer de nouvelles solutions et à suivre les évolutions de l'optique.
Les ingénieurs vérifient si le nouveau système optique fonctionne comme l'ancien. Ils effectuent des tests pour voir dans quelle mesure le nouveau système correspond à l'original. Ils utilisent des indicateurs de performance clés, ou KPI, pour mesurer cela. Les KPI incluent la netteté, la distorsion de l’objectif, l’atténuation de la lumière, les effets de mise au point et les artefacts d’image. Les ingénieurs utilisent la fonction de transfert de modulation et la réponse en fréquence spatiale pour tester la netteté. Ils recherchent la distorsion et le vignettage de l'objectif à l'aide de mires de test et de modules flatfield. Le tableau ci-dessous répertorie certains KPI et la manière dont les ingénieurs les mesurent :
| Indicateur de performance clé | Description | Méthodes de mesure |
|---|---|---|
| Acuité | Détail et clarté de l'image | MTF, SFR, carte stellaire |
| Distorsion de l'objectif | Lignes ou formes courbes | Damier, motif de points |
| Atténuation de la lumière | Coins sombres dans les images | Module champ plat |
| Effets de mise au point | Profondeur de champ, flou | SFRplus, FocusField |
| Artefacts | Bruit, perte de compression | SSIM, Log F-Contraste |
En examinant ces résultats, les ingénieurs voient si la nouvelle conception fonctionne aussi bien que l’ancienne.
Les ingénieurs n’obtiennent pas immédiatement des résultats parfaits. Ils utilisent un processus appelé raffinement itératif pour améliorer la conception. Cela signifie qu’ils testent, mesurent et modifient le système plusieurs fois. A chaque fois, ils corrigent les erreurs et se rapprochent du but. Par exemple, dans le fraisage de surfaces micro-optiques, les ingénieurs mesurent les erreurs, les corrigent et recommencent. Chaque tour rend la surface plus correcte et plus stable. Dans l’inspection optique automatisée, la précision s’améliore à chaque étape. La précision passe de 92,1 % à 92,7 %, et la précision moyenne augmente également. Certains types de défauts atteignent même une précision de 100 % après quelques essais. Cette boucle de rétroaction aide les ingénieurs à très bien copier des systèmes optiques complexes.
Astuce : les ingénieurs doivent noter chaque changement et chaque résultat après chaque tour. Cela les aide à se souvenir de ce qu’ils ont fait et facilite le travail futur.
Après tous les tests et modifications, les ingénieurs rédigent un rapport final. Le rapport contient des diagrammes, des données de mesure et des analyses. Les ingénieurs utilisent des tableaux, des graphiques et des images pour montrer comment le nouveau système correspond à l'ancien. Ils expliquent les différences et expliquent comment ils ont résolu les problèmes. Un bon rapport aide les autres à comprendre les étapes et à copier les résultats. C’est également utile pour les projets futurs et les nouvelles conceptions.
Effectuer chaque étape dans l’ordre aide les ingénieurs à obtenir de bons résultats en ingénierie optique inverse. Vérifier le travail plusieurs fois et noter les détails rend les choses plus correctes et plus rapides. Le tableau ci-dessous montre que l'utilisation d'un plan permet de gagner du temps et donne de meilleurs résultats :
| Aspect | Approche systématique | Approche à la volée |
|---|---|---|
| Efficacité informatique | Haut | Inférieur |
| Parallélisabilité | Plus parallélisable | Moins parallélisable |
Les ingénieurs qui apprennent ces étapes peuvent résoudre des problèmes optiques difficiles et créer de nouvelles idées.
Les ingénieurs utilisent des pieds à coulisse et des micromètres pour mesurer les pièces. Ils utilisent des machines à mesurer tridimensionnelles pour des contrôles plus détaillés. Un logiciel de simulation optique les aide à tester le fonctionnement des systèmes. Les appareils photo sont utilisés pour prendre des photos pour les enregistrements. Ces outils aident les ingénieurs à bien mesurer, modéliser et tester l'optique.
La documentation permet aux ingénieurs de suivre chaque étape. Cela aide à éviter les erreurs et facilite la reconstruction. De bonnes notes aident également les autres à suivre les étapes et à obtenir les mêmes résultats.
Oui, c'est possible. Les ingénieurs manipulent les pièces avec douceur et utilisent des outils propres. Ils démontent les choses lentement et soigneusement. Chaque pièce reçoit une étiquette et une photo. Cela maintient les optiques en sécurité et en bon état.
Les ingénieurs examinent des éléments tels que la netteté et la distorsion. Ils vérifient également les atténuations de lumière. Les graphiques et outils de test les aident à comparer les résultats. Si les chiffres correspondent, le modèle est correct.
| du défi | Solution |
|---|---|
| De petites pièces | Utiliser des outils précis |
| Revêtements complexes | Analyser avec un logiciel |
| Données manquantes | Recherche et mesure |
Les ingénieurs résolvent ces problèmes en travaillant avec soin et en utilisant les bons outils.
