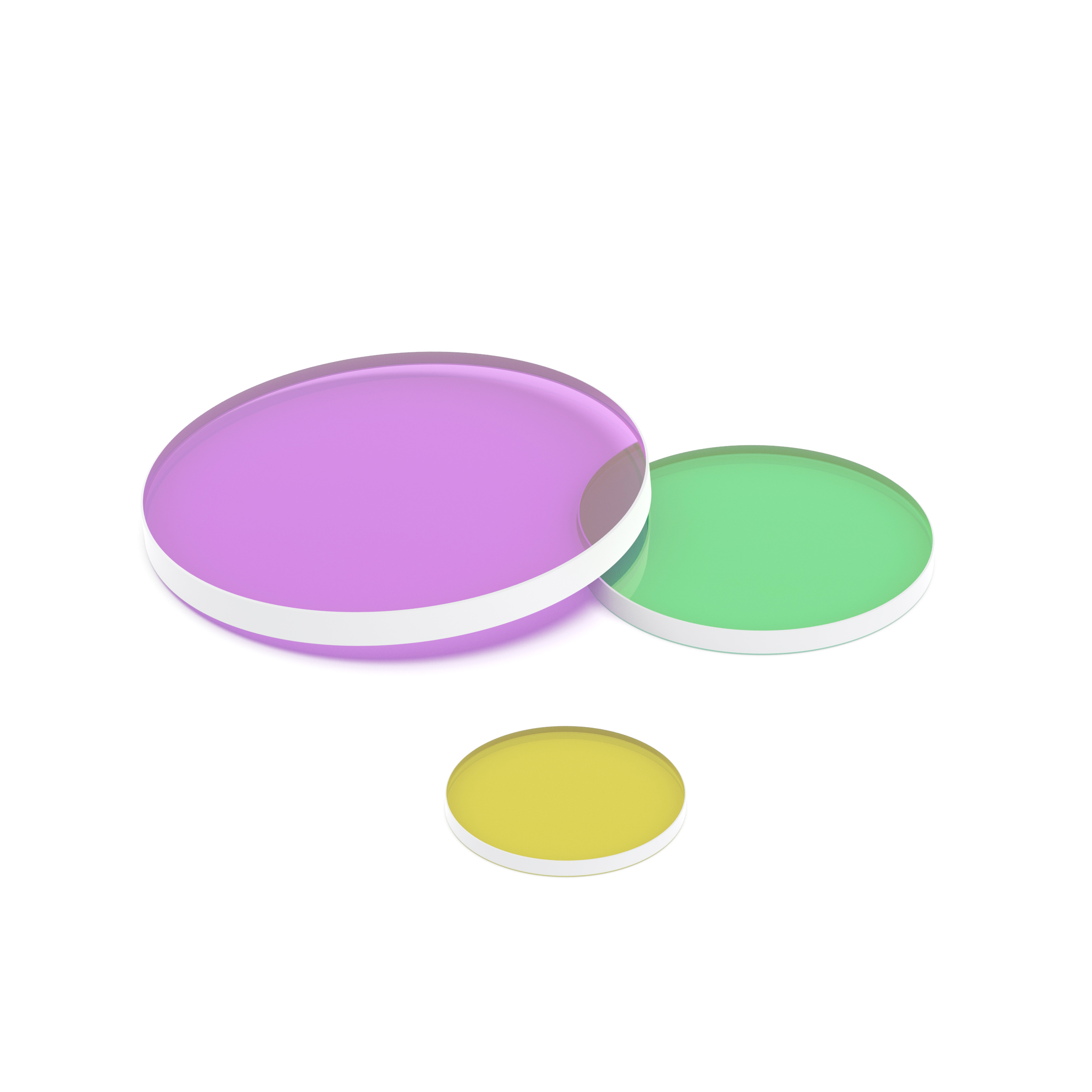

מסנן מעבר קצר

סקירת מוצר

כקטגוריה עיקרית של מסנני קצוות (לצד מסנני מעבר ארוך), הם מאפשרים הפרדה מדויקת של אורכי גל UV (175-400 ננומטר), גלויים (400-700 ננומטר) וקרוב-אינפרא אדום (700-1200 ננומטר), התומכים ביישומים החל מיצירת אב טיפוס (למשל, מחקר אקדמי בתעשייה) ועד לצרכן בנפחים גבוהים. מסנני המעבר הקצר שלנו מתוכננים באמצעות טכנולוגיית ציפוי מתקדמת של סרט דק (קריזת קרן יונים, IBS) להשגת קצוות מעבר תלולים (<10nm בין 90% ל-10% שידור), שידור באורך גל קצר גבוה (>94% מתחת לחתוך), וחסימה עמוקה באורך גל ארוך (OD 4.0+). שלא כמו מסנני מעבר קצר קונבנציונליים הסובלים מ'הסטה כחולה' (ירידה באורך הגל) בשכיחות לא נורמלית, המסננים שלנו שומרים על היסט סף של פחות מ-2 ננומטר בשכיחות של 15°, מה שמבטיח ביצועים עקביים בפריסות אופטיות מגוונות. עם אפשרויות מצע הכוללות סיליקה מאוחדת UV (עבור UV/נראה) ו-N-BK7 (עבור גלוי/NIR), הם נותנים מענה לצרכים החל מליתוגרפיה UV ועד למערכות מצלמות צרכניות.

תכונות המוצר

ביצועים ספקטרליים

אורכי גל חיתוך : זמין מ -400 ננומטר עד 1600 ננומטר , עם 50% נקודות שידור (ניתוק, T50) בערכים סטנדרטיים כמו 450 ננומטר (הפרדה כחול/ירוק), 600 ננומטר (הפרדה צהובה/אדום) ו-740 ננומטר (הפרדה גלויה/NIR). אורכי גל ניתוק מותאמים אישית (למשל, 350 ננומטר לזיהוי UV, 1000 ננומטר לחסימת IR בגל קצר) זמינים כדי להתאים ליישומים מיוחדים - כגון מסנני ניתוק של 500 ננומטר להפרדה הרמונית בלייזר ירוק.

שידור גבוה : מבטיח שידור של מעל 94% מתחת לאורך הגל הניתוק, עם אפשרויות לטווחים של 300-1030 ננומטר (ממוקד גלוי) ו -200-1650 ננומטר (UV-ל-NIR). שידור גבוה זה מושג באמצעות עיצובי סרט דק אופטימלי: 40-60 שכבות של HfO₂/SiO₂ עבור אורכי גל גלויים, ו-MgF₂/Al₂O₃ עבור אורכי גל UV. לדוגמה, מסנן ניתוק של 600 ננומטר משדר אור של 400-595 ננומטר ביעילות של מעל 95%, אידיאלי עבור מערכות הדמיה גלויות.

מאפיינים אופטיים

חסימה יעילה : מחליש אורכי גל ארוכים יותר עם OD 4.0+ (OD 4 = 99.99% חסימה), ומבטיח הפרעות מינימליות מאורכי גל ארוכים לא רצויים. לדוגמה, מסנן ניתוק של 740 ננומטר חוסם אור NIR של 745-1600 ננומטר עם OD 4.5, מה שהופך אותו למתאים למצלמות גלויות שבהן אור NIR יגרום לעיוות צבע. ניתן להתאים אישית את החסימה ל-OD 6.0+ עבור יישומים בעלי רגישות גבוהה (למשל, הדמיה באור נמוך).

ציפויים כפולים : ציפויי תמסורת קצוות של משטח קדמי (מוטב לביצועי מעבר קצר) בשילוב עם ציפוי אנטי-השתקפות משטח אחורי (AR) ממזערים את ההפסדים. ציפוי ה-AR מפחית את ההשתקפות ל-<0.5% לכל משטח בפס המעבר, משפר את התפוקה הכוללת ומצמצם את רוחות הרפאים ביישומי הדמיה. עבור יישומי UV, אנו משתמשים בציפויים AR שקופים UV (למשל, MgF₂) כדי למנוע ספיגת UV.

איכות פני השטח : עומד בסטנדרטים של 20-10 או 10-5 חפירות שריטות (לפי MIL-PRF-13830B) כדי להבטיח בהירות תמונה. משטח של 10-5 (רוחב של 10 שריטות, צפיפות של 5 שריטות) מפחית פיזור אור במיקרוסקופיה ברזולוציה גבוהה, ומבטיח תמונות חדות של דגימות ביולוגיות מוכתמות בצבעי UV / גלויים. שטוחות פני השטח היא <λ/4 (λ=633nm) עבור מערכות אופטיות מדויקות (למשל, אינטרפרומטרי לייזר).

מפרט מכני

גדלים סטנדרטיים : קוטר 25 מ'מ כסטנדרט, עם סובלנות של ±0.1 מ'מ להתאמת תושבות אופטיות סטנדרטיות (למשל, חוטי Thorlabs SM1). גדלים מותאמים אישית (קוטר 12.5-100 מ'מ, 20×20 מ'מ ריבוע) מתאימים למערכות מיוחדות - כגון מסננים בקוטר 100 מ'מ עבור מקרנים בפורמט גדול או מסננים בקוטר 12.5 מ'מ עבור מיקרוסקופים קומפקטיים. אפשרויות עובי (1-3 מ'מ) מאזנות יציבות מכנית ומשקל.

סובלנות זווית : אופטימיזציה לשכיחות רגילה (0°), עם מפרטי זווית נפילה של 0±2° כדי למזער שינוי אורך גל חיתוך. בשכיחות של 2°, אורך הגל הניתוק משתנה ב-<1nm - זניח עבור רוב היישומים. עבור מערכות הדורשות שכיחות לא נורמלית (למשל, 10°), אנו מציעים מסננים מותאמים אישית עם אורכי גל חיתוך מתוגמלים מראש כדי לשמור על הביצועים.

יישומים

מחקר ויצירת אב טיפוס

ניתוח ספקטרלי : מבודד אורכי גל UV/גלויים מרקע אינפרא אדום בספקטרוסקופיה. בספקטרופוטומטריה הנראית ל-UV, מסנן חתוך של 350 ננומטר חוסם אור של 355-1200 ננומטר, ומבטיח שרק אור UV (200-350 ננומטר) מגיע לגלאי - קריטי לניתוח תרכובות סופגות UV (למשל, חומצות גרעין, ויטמינים).

מיקרוסקופיה : חוסמת חום NIR בהדמיית פלואורסצנציה כדי להגן על דגימות. במיקרוסקופ פלואורסצנטי של תאים חיים, מסנן חתוך של 650 ננומטר חוסם אור NIR של 655-1200 ננומטר (היוצר חום שעלול להזיק לתאים) תוך העברת אור נראה של 400-650 ננומטר להדמיה, ומרחיב את כדאיות התא במהלך ניסויים ארוכי טווח.

תעשייתי ובידור

מערכות תאורה : מעצבת טמפרטורת צבע במקרנים ותאורת במה. מקרני LED משתמשים במסנני ניתוק של 620 ננומטר כדי לחסום אור אדום של 625-700 ננומטר, ומכוונים את טמפרטורת הצבע מ-5000K (לבן קריר) ל-3000K (לבן חם) כדי להתאים לתאורת הסביבה. מערכות תאורת במה משתמשות במסנני חיתוך של 500 ננומטר כדי ליצור אפקטים של תאורה כחולה/ירוקה ללא גוון אדום.

הרמוניות לייזר : מפריד בין אורכי גל לייזר בסיסיים להרמוניות גבוהות יותר. לייזרים Nd:YAG מייצרים אור יסודי של 1064 ננומטר ואור הרמוני שני של 532 ננומטר - מסנן ניתוק של 600 ננומטר משדר אור של 532 ננומטר תוך חסימת אור של 1064 ננומטר, מה שמאפשר שימוש בהרמונית השנייה עבור יישומי לייזר ירוק (למשל, מצביעי לייזר, טכנולוגיית תצוגה).

איכות הסביבה והגנה

זיהוי UV : משפר חיישני אולטרה סגול בניטור סביבתי. גלאי אוזון משתמשים במסנני ניתוק של 300 ננומטר כדי לחסום אור 305-1200 ננומטר, ומבטיחים שרק 280-300 ננומטר UV (נספג באוזון) מגיע לחיישן - מה שמאפשר מדידה מדויקת של ריכוז האוזון באטמוספירה (±0.01 ppm).

מצלמות ראיית לילה : חוסמת רעשים באורך גל ארוך לשיפור הרגישות לאור נמוך. משקפי ראיית לילה צבאיים משתמשים במסנני חיתוך של 700 ננומטר כדי לחסום אור NIR 705-900 ננומטר (שנפלט על ידי מכשירי ראיית לילה של האויב) תוך העברת אור נראה של 400-700 ננומטר, הפחתת סנוור ושיפור זיהוי מטרות בתנאי תאורה חלשה.

שאלות נפוצות

ש: כיצד מוגדר אורך הגל הניתוק?

ת: אורך הגל הניתוק הוא המקום שבו השידור יורד ל-50% מערך השיא (T50), עם מעברים תלולים (<10nm) בין האזורים המשודרים (אורכי גל קצרים יותר,>90% שידור) והחסומים (אורכי גל ארוכים יותר, <10% שידור). לדוגמה, למסנן ניתוק של 600 ננומטר יש שידור של מעל 90% ב-595 ננומטר, 50% ב-600 ננומטר ו<10% ב-605 ננומטר. מעבר תלול זה מבטיח הפרדה ספקטרלית מדויקת - קריטית עבור יישומים כמו הפרדה הרמונית בלייזר או בקרת טמפרטורת צבע.

ש: מה חוסם OD 4.0?

ת: OD 4.0 פירושו שרק 0.01% מאורכי גל לא רצויים ארוכים יותר משדרים - שווה ערך לחסימה של 99.99%. חסימה עמוקה זו חיונית לביטול הפרעות מאורכי גל ארוכים. לדוגמה, מסנן ניתוק של 740nm עם OD 4.0 חוסם 99.99% מאור NIR 745-1600nm, מה שמבטיח שאין עיוות צבע המושרה על ידי NIR בהדמיה גלויה. עבור יישומים בעלי רגישות גבוהה (למשל, מיקרוסקופיה באור נמוך), אנו מציעים חסימת OD 6.0+ (חסימה של 99.9999%) כדי להפחית עוד יותר את רעשי הרקע.
