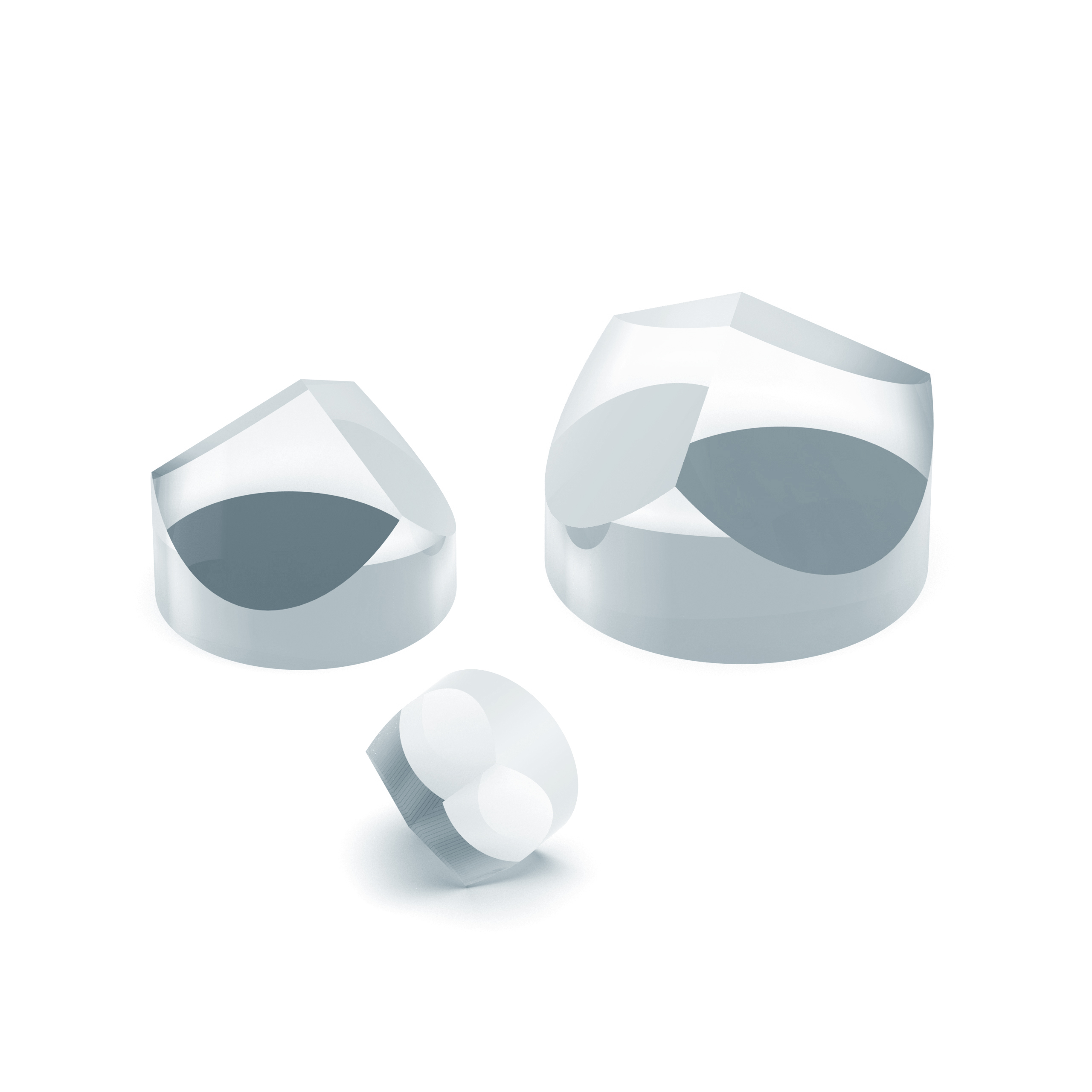

Na rozdíl od konvenčních zrcadel, která se spoléhají na přísné zarovnání povrchu k udržení směru paprsku, tyto retroreflektory využívají tři vzájemně kolmé, vysoce přesné reflexní povrchy (typicky leštěné na kvalitu škrábání 20-10) k dosažení 180° odchylky paprsku buď pomocí úplného vnitřního odrazu (TIR) nebo vakuově nanášeného kovového povlaku. Tento jedinečný geometrický design eliminuje potřebu neustálého přestavování, díky čemuž jsou nepostradatelné v aplikacích, kde vibrace prostředí, kolísání teploty nebo dálkové ovládání činí konzistentní seřízení náročným nebo časově náročným. Například rohové krychlové retroreflektory Techspec® N-BK7 společnosti Edmund Optics jsou konstruovány s ultra-těsnými rozměrovými tolerancemi (±0,01 mm na kolmost povrchu) a nabízejí spolehlivý výkon v rozsahu vlnových délek 400-2200 nm – od viditelného po blízké infračervené (NIR) spektrum – díky čemuž jsou vhodné pro různé interferenční optické systémy.
Vynikající kontrola odchylky paprsku : Vysoce kvalitní rohové kostky dosahují odchylky paprsku již od <5 úhlových sekund (úhlových sekund), což je kritická specifikace pro přesná měření, kde i nepatrné úhlové posuny mohou způsobit významné chyby (např. při měření vzdálenosti laserem). Tato úroveň řízení zajišťuje minimální ztrátu signálu a udržuje přesnost měření v rozmezí ±0,1 mm na 100 metrů.
Možnosti dvojitého potahu : K dispozici se dvěma primárními povrchovými úpravami: nepotažené povrchy, které se spoléhají na TIR, aby poskytovaly >99% odrazivost pro vlnové délky, kde má substrát (např. N-BK7) vysoký kontrast indexu lomu, a stříbrné povlaky (s volitelnými ochrannými krycími vrstvami SiO₂), které poskytují větší akceptační úhel (až ±15° pro vytváření více nepotažených nebo nepotažených verzí v ±8°) průmyslová nastavení.
Odolné substráty : Vyrobeno ze skla N-BK7, materiálu známého pro svou vynikající mechanickou stabilitu (Youngův modul 82 GPa) a optickou čistotu (propustnost > 92 % při 550 nm). Některé průmyslové modely jsou opatřeny ochrannými černými krycími vrstvami na nereflexních površích, které nejen snižují rozptýlené světlo, ale také zvětšují celkový průměr o 30-60 µm, aby se zlepšila mechanická přilnavost během montáže.
Široký rozsah apertury : Nabízí se ve velikostech od 7,16 mm (miniaturní modely pro kompaktní zařízení) do 76,2 mm (verze s velkou aperturou pro vysoce výkonné lasery), s 95% čistou aperturou — to znamená, že pouze 5 % z celkového průměru zabírají montážní hrany, což zajišťuje maximální využití paprsku.
Odolnost vůči vlivům prostředí : Navrženo tak, aby vydrželo drsné provozní podmínky, včetně teplotních výkyvů (-40 °C až +80 °C u standardních modelů) a mechanického namáhání (odolné vůči tlakové síle 500 N). Kombinace robustních podkladů a ochranných nátěrů zabraňuje degradaci vlhkostí (až 95% relativní vlhkosti) a menším chemickým vlivům (např. průmyslový prach, mírná rozpouštědla).
Geodézie a geodézie : Nezbytné pro zeměměřická zařízení, jako jsou totální stanice a přijímače GPS, kde umožňují přesné měření vzdálenosti na velké vzdálenosti (až 10 km) odrazem laserových pulsů zpět ke zdroji. V geodetických projektech (např. monitorování tektonických desek) jsou spárovány se satelitními systémy laserového měření vzdálenosti (SLR) pro sledování pohybu země s přesností na milimetry.
Laserová interferometrie : Používá se v optických zpožďovacích linkách a Michelsonových interferometrech, kde je kritické konzistentní vyrovnání paprsku pro měření malých posunů (až do nanometrů) při výrobě polovodičů nebo detekci gravitačních vln. Například při kontrole polovodičových destiček pomáhají kalibrovat pohyby stolku, aby byla zajištěna přesnost polohování <10 nm.
Automobilové systémy LiDAR : Poskytují spolehlivý odraz pro snímání vzdálenosti v autonomních vozidlech, kde senzory LiDAR používají retroreflektory jako referenční body k mapování okolí a zabraňují kolizím. Jejich široký úhel přijetí zajišťuje detekci, i když je vozidlo v úhlu k reflektoru (např. na křižovatkách).
Letecká navigace : Integrovaná do letadel (např. komerčních letadel) a satelitních systémů (např. družic na nízké oběžné dráze) pro sledování polohy a orbitální vyrovnání. V satelitních aplikacích se často montují na externí panely, aby odrážely laserové signály z pozemních stanic, což umožňuje určení oběžné dráhy s přesností <10 cm.
Průmyslová metrologie : Zajistěte přesnost nástrojů pro měření rozměrů, jako jsou souřadnicové měřicí stroje (CMM) a laserové skenery, kde fungují jako referenční cíle pro kalibraci měřených objemů. V automobilovém průmyslu se používají k ověřování rozměrů panelů karoserie automobilů s tolerancí ±0,05 mm.
Nepotažené rohové kostky se spoléhají na totální vnitřní odraz, který poskytuje vyšší odrazivost (>99 %) pro vlnové délky v optimálním rozsahu substrátu (např. 400-2200 nm pro N-BK7), ale má užší akceptační úhel (±8°). Verze se stříbrným povlakem mají naopak širší akceptační úhel (±15°) a pracují v širším rozsahu vlnových délek (200-2000 nm), ale nabízejí mírně nižší odrazivost (95-98 %). Například při venkovním měření (kde je běžné nesouosost) jsou preferovány potažené kostky, zatímco nepotažené kostky jsou ideální pro laboratorní interferometrii (kde je dosažitelné přesné vyrovnání).
Substrát N-BK7 použitý ve většině rohových kostek má nízký koeficient tepelné roztažnosti (7,1 × 10⁻⁶ /°C), což minimalizuje rozměrové změny v typických provozních teplotách (-40 °C až +80 °C). Tato tepelná stabilita zajišťuje, že kolmost reflexních povrchů zůstává v rozmezí ±0,001°, což má za následek změny odchylky paprsku <0,5 úhlových sekund – zanedbatelné pro většinu aplikací. Pro prostředí s extrémními teplotami (např. letecký a kosmický průmysl) jsou k dispozici speciální substráty, jako je tavený oxid křemičitý (koeficient tepelné roztažnosti 0,55 × 10⁻⁶ /°C).
Ano, ale je třeba vzít v úvahu prahové hodnoty poškození způsobeného laserem (LIDT), aby se zabránilo degradaci povrchu. Většina standardních rohových kostek N-BK7 (nepotažených) zvládne hustotu výkonu kontinuální vlny (CW) až 5 W/cm² při 810 nm, zatímco verze se stříbrným povlakem vydrží až 3 W/cm² (kvůli vyšší absorpci v kovové vrstvě). Pro aplikace s vysokým výkonem (např. 100W lasery) se doporučují modely s vysokým LIDT s dielektrickým povlakem (LIDT >20 W/cm² při 1064 nm).
Pravidelná údržba se zaměřuje na udržování reflexních povrchů v čistotě a bez kontaminace. K jemnému otírání povrchů používejte ubrousky na čočky, které nepouštějí vlákna, navlhčené v reagenčním isopropylalkoholu (čistota 99,9 %) – vyhněte se krouživým pohybům, abyste zabránili poškrábání. Nikdy se nedotýkejte reflexních povrchů holýma rukama, protože kožní maz může způsobit trvalé skvrny; při manipulaci používejte nitrilové rukavice. V průmyslovém prostředí kontrolujte měsíčně, zda se na něm nenahromadil prach, a podle potřeby čistěte; v laboratorních podmínkách postačují čtvrtletní kontroly.
