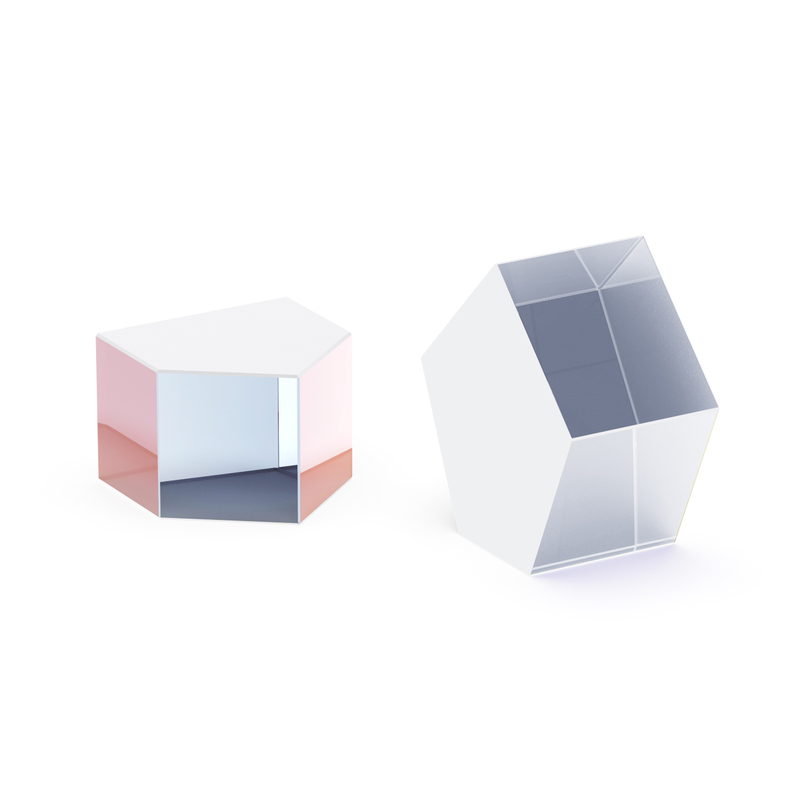

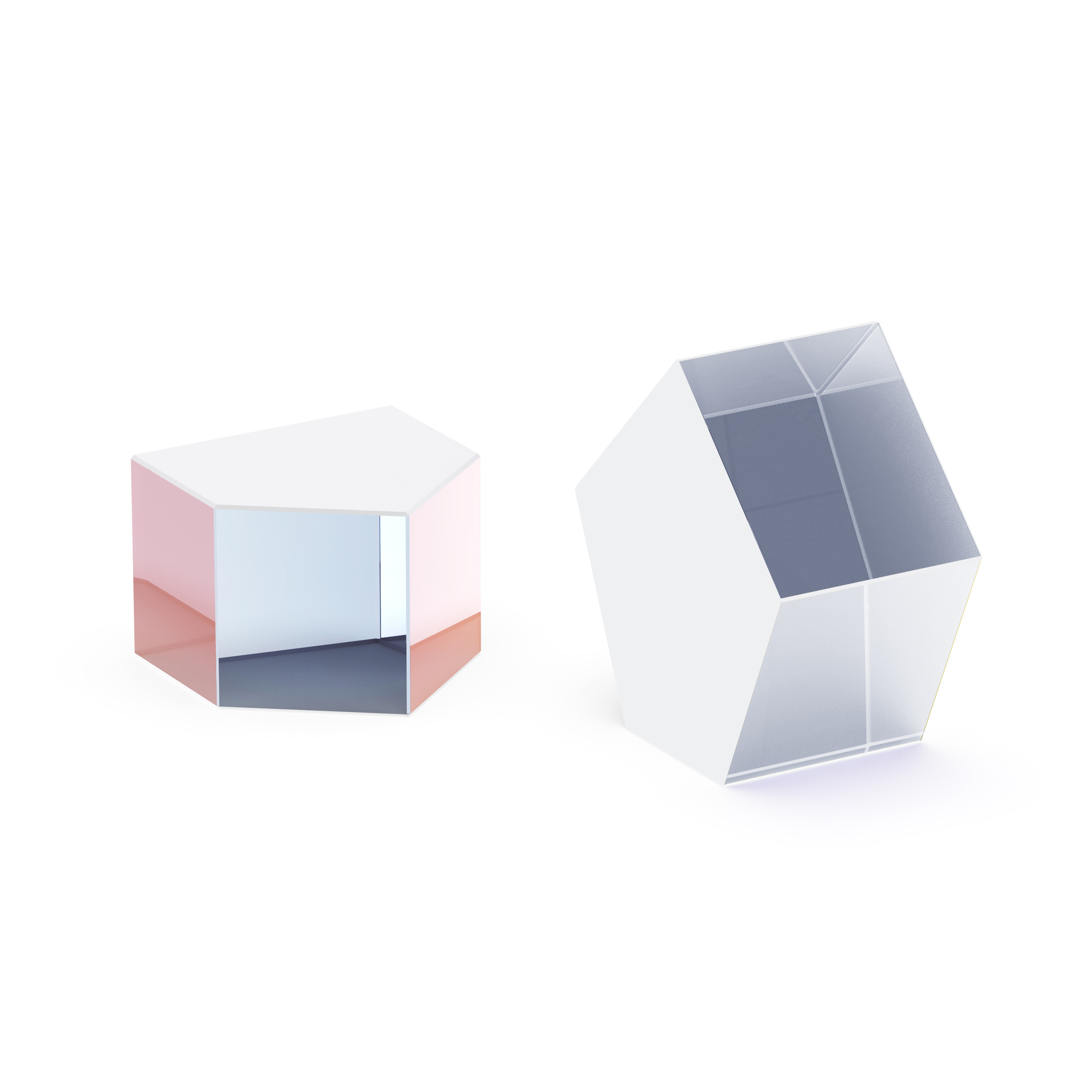

Il loro design esclusivo utilizza due riflessioni interne (ad angoli di 45° rispetto al raggio incidente) per reindirizzare la luce, garantendo che l'angolo di deflessione rimanga stabile (±0,1°) anche se il prisma è leggermente disallineato. Questa insensibilità all'allineamento rende i prismi Penta indispensabili nelle applicazioni in cui il mantenimento dell'orientamento dell'immagine e della stabilità del raggio è fondamentale, come telemetri (militari o topografici), metrologia ottica (misurazione di precisione della lunghezza) e fotografia professionale (mirini).

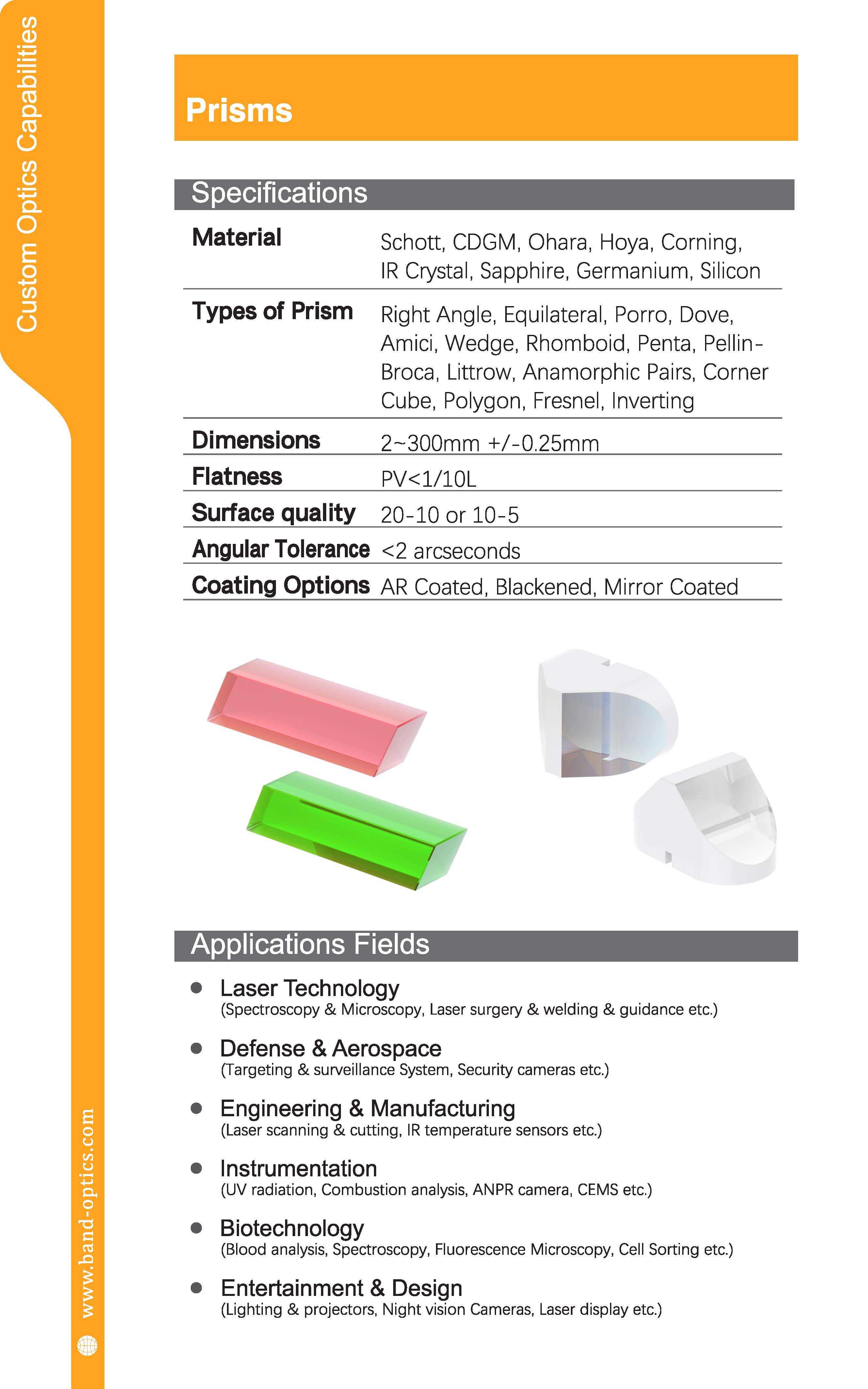

• Eccellenza dei materiali : realizzato in vetro ottico Schott (BK7 per applicazioni nel campo visibile, che offre >92% di trasmissione a 550 nm), silicio (per applicazioni NIR, intervallo di lunghezze d'onda 1,2-6μm, ideale per l'imaging termico) e germanio (per applicazioni nel medio IR, 2-14μm, adatto per il rilevamento di gas). Ogni materiale è selezionato per la sua compatibilità spettrale: BK7 per fotocamere e telemetri, silicio per sensori termici industriali e germanio per sistemi IR aerospaziali. Tutti i materiali sono sottoposti a severi controlli di qualità, con uniformità dell'indice di rifrazione <5×10⁻⁶ per garantire una deflessione del raggio costante.
• Ingegneria di precisione : la tolleranza angolare <2 secondi d'arco garantisce una deflessione costante di 90° attraverso l'apertura libera del prisma (l'area attraverso la quale passa la luce). Questa tolleranza è fondamentale per applicazioni come i telemetri laser, dove una deviazione di 1 secondo d'arco nell'angolo di deflessione può causare un errore di 1 metro nella misurazione della distanza a una distanza di 1 km. Le due superfici di riflessione del prisma sono lucidate con un parallelismo di <1 secondo d'arco, garantendo che le due riflessioni interne funzionino in tandem per produrre una precisa rotazione di 90°.
• Prestazioni ottiche : la qualità della superficie 10-5 (superiore al grado standard 20-10) riduce al minimo la dispersione della luce (luce diffusa <0,05%), mentre la planarità PV<1/10λ (a 632,8 nm) garantisce che il raggio rimanga collimato (parallelo) dopo la deflessione. La collimazione è essenziale per le applicazioni metrologiche: i raggi non collimati si espanderebbero o convergerebbero, causando errori di misurazione. Per le applicazioni laser ad alta potenza (ad esempio, laser industriali da 100 W+), i prismi possono essere fabbricati con materiali resistenti al calore come lo zaffiro, che ha una conduttività termica 10 volte superiore a BK7.
• Opzioni di rivestimento : i rivestimenti a specchio (alluminio, argento o oro) sulle due superfici riflettenti migliorano la durata e la riflettività. I rivestimenti in alluminio offrono una riflettività >85% su 400-700 nm (ideale per applicazioni visibili), i rivestimenti in argento forniscono una riflettività >95% (ma richiedono un rivestimento protettivo per prevenire l'ossidazione) e i rivestimenti in oro offrono una riflettività >98% nella gamma IR (1-14μm). I rivestimenti AR sulle facce di ingresso e di uscita riducono le perdite di riflessione a <0,5% per superficie, garantendo il mantenimento della massima potenza del raggio.
• Costruzione robusta : la geometria a cinque lati fornisce stabilità meccanica, con un baricentro basso che resiste al ribaltamento nei supporti ottici. I prismi sono spesso alloggiati in supporti di alluminio anodizzato o acciaio inossidabile (con guarnizioni antiurto) per proteggerli dalle vibrazioni, fondamentali per i sistemi aerospaziali (ad esempio, laser di guida missilistica) o sistemi di scansione industriale (esposti alle vibrazioni della macchina). L'alloggiamento impedisce inoltre l'accumulo di polvere sulle superfici ottiche, che nel tempo degraderebbe le prestazioni.
I prismi Penta sono fondamentali per:
• Difesa e aerospaziale : sistemi di puntamento (ad esempio, pod di puntamento laser di aerei da combattimento), guida missilistica (missili guidati da IR che tracciano le tracce di calore) e telecamere di sorveglianza (telecamere ad alta risoluzione montate su droni). Nei pod di puntamento, i prismi Penta deviano il raggio laser di 90° dal sensore del pod al bersaglio, mantenendo l'orientamento dell'immagine in modo che il pilota veda il bersaglio come appare nello spazio reale. I sistemi di guida missilistica utilizzano prismi penta di germanio per orientare i raggi IR, garantendo che il missile segua il bersaglio anche se il missile stesso ruota.
• Ingegneria : sistemi di scansione laser per l'ispezione dimensionale (ad esempio, misurazione di pannelli di carrozzerie automobilistiche) e controllo di qualità (rilevamento di difetti nei wafer semiconduttori). Nell'ispezione automobilistica, uno scanner laser utilizza un pentaprisma per deviare il raggio laser di 90° sulla superficie del pannello, creando una scansione 2D della forma del pannello. La stabilità del prisma garantisce che la scansione sia coerente, con errori di misurazione <0,1 mm, fondamentali per garantire il corretto adattamento dei pannelli della carrozzeria.
• Fotografia : mirini nelle fotocamere reflex professionali (SLR) e nelle fotocamere di medio formato. A differenza dei prismi ad angolo retto, che invertono l'immagine (richiedendo ottiche aggiuntive per correggerla), i prismi penta deviano la luce di 90° senza inversione, quindi il fotografo vede la scena come appare. Questo orientamento diretto è essenziale per una composizione precisa, soprattutto nella fotografia di ritratto o paesaggio.
• Strumentazione : calibrazione di banchi ottici (utilizzati nella ricerca di laboratorio per allineare laser e rilevatori) e allineamento di strumenti di misurazione di precisione (ad esempio, interferometri per la calibrazione della lunghezza). Nella calibrazione del banco ottico, un pentaprisma viene utilizzato per impostare un percorso del raggio di riferimento di 90°, rispetto al quale sono allineati altri componenti (ad esempio specchi, lenti). L'insensibilità all'allineamento del prisma garantisce che il percorso di riferimento rimanga stabile, anche se il banco è leggermente disturbato.
D: In che modo la temperatura influisce sulle prestazioni?
R: La temperatura influisce sui pentaprismi principalmente attraverso l'espansione termica, che può modificare le dimensioni del prisma e l'indice di rifrazione. I materiali a bassa espansione termica come la silice fusa (CTE <0,5×10⁻⁶/°C) riducono al minimo questo effetto, garantendo una deriva <0,1 secondo d'arco/°C nell'angolo di deflessione. Al contrario, il vetro BK7 standard ha un CTE più elevato (7×10⁻⁶/°C), che porta a una deriva di circa 0,5 secondi d'arco/°C, accettabile per applicazioni a temperatura ambiente ma non per ambienti estremi. Per le applicazioni ad alta temperatura (ad esempio, sensori del vano motore), i prismi in zaffiro (CTE <5×10⁻⁷/°C) offrono una stabilità ancora maggiore, con deriva <0,01 secondi d'arco/°C.
D: I pentaprismi possono essere utilizzati con laser ad alta potenza?
R: Sì, se fabbricato con materiali resistenti al calore e rivestito con rivestimenti ad alta soglia di danno (HDT). I prismi in zaffiro o silicio sono preferiti per l'uso ad alta potenza: lo zaffiro può resistere a potenze laser a onda continua (CW) fino a 1kW/cm², mentre il silicio supporta fino a 5kW/cm² nella gamma NIR. Anche i rivestimenti degli specchi devono essere HDT: ad esempio, i rivestimenti degli specchi dielettrici (invece dei rivestimenti metallici) hanno HDT >10kW/cm² per laser CW. Nelle applicazioni laser pulsate (ad esempio, laser a femtosecondi), la soglia di danneggiamento del prisma è determinata dall'energia dell'impulso; i prismi di silice fusa possono gestire energie di impulso fino a 1J/cm² senza danni.
