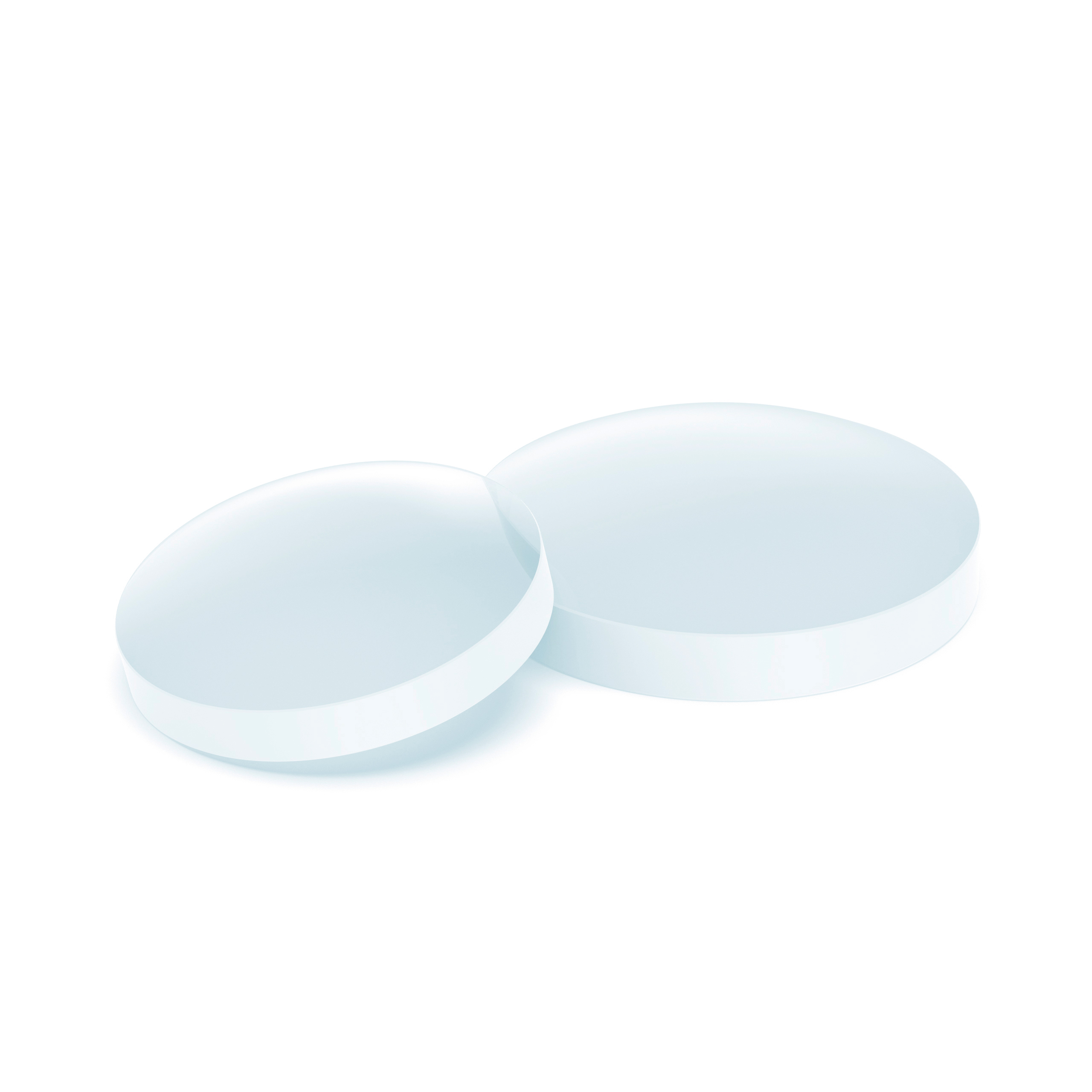

Die konvexe Oberfläche sorgt für die primäre Fokussierungsleistung, während die flache Oberfläche Reflexionsverluste minimiert, wenn sie auf die Brennebene ausgerichtet ist. Dieses Design erreicht die „Best-Form“-Konfiguration für parallelen Lichteinfall und gewährleistet minimale sphärische Aberration und maximalen Lichtdurchsatz.
Positive Brennweiten von 10 mm bis 1000 mm, mit ±1 % Toleranz für präzise Energiekonzentration.
Optimiert für unendlich konjugierte Anwendungen (z. B. Fokussierung paralleler Laserstrahlen) und reduziert die Aberration im Vergleich zu bikonvexen Designs.
Oberflächenrauheit < 20 nm für verbesserte Lichtdurchlässigkeit und reduzierte Streuung in empfindlichen Bildgebungssystemen.
Standardmäßig N-BK7-Glas mit hervorragender Transmission im sichtbaren Spektrum (350 nm – 2,0 μm) und Kosteneffizienz für den allgemeinen Einsatz.
Quarzglasoption für UV- (185 nm – 2,1 μm) und Hochleistungslaseranwendungen, die eine geringe Wärmeausdehnung und eine hohe Zerstörschwelle bietet.
Benutzerdefinierte Wellenlängenoptimierung für von 750–1550 nm verfügbar. Nahinfrarotsysteme
λ/4 MgF₂ AR-Beschichtungen als Standard, die Oberflächenreflexionen auf <1 % pro Oberfläche reduzieren und die Gesamtdurchlässigkeit auf 99,5 % erhöhen .
Langlebige hydrophobe Beschichtungen (z. B. ZEISS Duravision®) für Kratzfestigkeit und einfache Reinigung in industriellen Umgebungen.
In Bildverarbeitungskameras und Fotoobjektiven sorgen Plankonvexlinsen für eine scharfe Bilderzeugung, indem sie das Licht auf Sensoren fokussieren. Ihre geringe Verzerrung macht sie ideal für Messanwendungen, bei denen Maßgenauigkeit erforderlich ist.
Diese Linsen sind in Laserschneid- und Schweißsystemen von entscheidender Bedeutung , wo sie Hochleistungsstrahlen auf kleine Punktgrößen (μm-Skala) fokussieren, um einen präzisen Materialabtrag zu erreichen. Die flache Ausrichtung der Oberfläche zur Laserquelle minimiert den Energieverlust.
In Projektoren und Glasfaserkopplern bündeln Plankonvexlinsen das Licht von LEDs oder Glasfaserausgängen und sorgen so für eine gleichmäßige Beleuchtung aller Ziele. Sie werden auch in Sonnensimulatoren verwendet , um Sonnenlicht für Effizienztests auf Photovoltaikzellen zu fokussieren.
F: Welche Oberfläche sollte der kollimierten Lichtquelle zugewandt sein?
A: Für eine optimale Leistung sollte die konvexe Oberfläche dem kollimierten Licht zugewandt sein , um die sphärische Aberration zu minimieren, insbesondere bei unendlich konjugierten Konfigurationen.
F: Wie hoch ist die maximale Belastbarkeit?
N-BK7-Linsen mit AR-Beschichtung bewältigen bis zu 10 W/cm² (CW) im sichtbaren Wellenlängenbereich.
Quarzglaslinsen halten >100 W/cm⊃2 stand und sind für Hochleistungslaser geeignet.
F: Wie wirkt sich die Temperatur auf die Brennweite aus?
A: N-BK7 weist eine moderate Wärmeausdehnung auf (7,1×10⁻⁶/°C), während Quarzglas eine hervorragende Stabilität (0,55×10⁻⁶/°C) für hochpräzise Umgebungen mit wechselnden Temperaturen bietet.
F: Können diese Objektive für die Fluoreszenzmikroskopie verwendet werden?
A: Ja, gepaart mit UV-AR-Beschichtungen zeichnen sich plankonvexe Linsen aus Quarzglas durch die Übertragung von UV-Anregungslicht und sichtbaren Emissionswellenlängen bei Fluoreszenzanwendungen aus.
