Visualizzazioni: 655 Autore: Ingegnere capo ottico, Band Optics Orario di pubblicazione: 11/08/2026 Origine: Sito
Un obiettivo per microscopio ad alta potenza è la lente dell'obiettivo utilizzata per osservare i dettagli fini del campione dopo che il campione è stato localizzato e centrato con un ingrandimento inferiore. La sua funzione non è semplicemente quella di ingrandire un'immagine. L'obiettivo determina anche la quantità di dettagli che il sistema può risolvere, quanta luce può raccogliere, quanto vicino deve operare al campione e quanto bene vengono corrette le aberrazioni ottiche.
In molti microscopi composti, gli obiettivi 40× e 100× sono scelte comuni ad alta potenza. Tuttavia, l’ingrandimento da solo non definisce le prestazioni. Una scelta utile deve considerare anche l'apertura numerica (NA), la distanza di lavoro, il mezzo di immersione, la correzione del vetro di copertura, la planarità del campo, l'intervallo di lunghezze d'onda, la compatibilità tubo-lente e il rilevatore utilizzato nel sistema finale.
Questa guida spiega la funzione di un obiettivo ad alto ingrandimento in un microscopio , confronta le configurazioni 40× e 100×, mostra come utilizzare correttamente un obiettivo ad alto ingrandimento e fornisce una lista di controllo orientata all'ingegneria per la selezione di obiettivi standard o personalizzati.
L'obiettivo ad alto ingrandimento forma un'immagine primaria ingrandita di una piccola area del campione e raccoglie le informazioni spaziali necessarie per distinguere le strutture fini. L'ingrandimento visivo totale del microscopio è l'ingrandimento dell'obiettivo moltiplicato per l'ingrandimento dell'oculare. Ad esempio, un obiettivo 40× utilizzato con un oculare 10× produce Ingrandimento totale 400×.
Ma l’ingrandimento totale non è la stessa cosa della risoluzione. L'ingrandimento di un'immagine oltre i dettagli catturati dall'obiettivo crea un'immagine più grande senza rivelare nuove informazioni. La microscopia ottica convenzionale può raggiungere risoluzione laterale dell'ordine di 0,2 µm in condizioni favorevoli , quindi le prestazioni utili ad alta potenza dipendono fortemente da NA, lunghezza d'onda, correzione ottica, preparazione del campione e allineamento. Come spiegato in The Cell: A Molecular Approach, l'ingrandimento senza ulteriori dettagli risolti produce solo un'immagine più grande.
Un obiettivo ad alta potenza determina la scala dell'immagine, la risoluzione, la raccolta della luce, la distanza di lavoro e la correzione dell'aberrazione.
40× e 100× sono scelte comuni, ma nessuno dei due ingrandimenti ha una NA universale o una distanza di lavoro.
Un ingrandimento maggiore non rivela automaticamente maggiori dettagli; Anche NA, lunghezza d'onda, preparazione del campione e allineamento del sistema sono importanti.
Gli obiettivi a secco e ad immersione devono essere utilizzati con il mezzo specificato dal produttore.
Per l'integrazione OEM, l'obiettivo deve essere abbinato alla lente del tubo, al sensore, all'intervallo di lunghezze d'onda, all'interfaccia del campione e all'involucro meccanico.
Sommario
'Alta potenza' è una descrizione pratica piuttosto che una specifica ottica completa. Di solito si riferisce a un obiettivo utilizzato dopo l'osservazione a basso ingrandimento per ispezionare caratteristiche più piccole all'interno di un campo visivo più ristretto. Le configurazioni comuni includono:
Obiettivi 40×: utilizzati frequentemente come obiettivi ad alto secco per l'ispezione di cellule, sezioni di tessuto, microrganismi e materiali.
Obiettivi 60×: selezionati quando è necessaria una maggiore scala dell'immagine pur mantenendo un diverso equilibrio tra NA, campo visivo e distanza di lavoro.
Obiettivi 100×: comunemente utilizzati per strutture biologiche molto piccole e possono essere progettati per olio, acqua, silicone o un altro mezzo di immersione, a seconda dell'applicazione.
Queste descrizioni sono tipiche, non universali. Due obiettivi con lo stesso ingrandimento possono avere NA, distanza di lavoro, livello di correzione, requisiti di immersione, numero di campo, raggio di trasmissione e progettazione dello spazio immagine diversi. Leggi sempre le specifiche complete anziché scegliere solo in base all'ingrandimento.

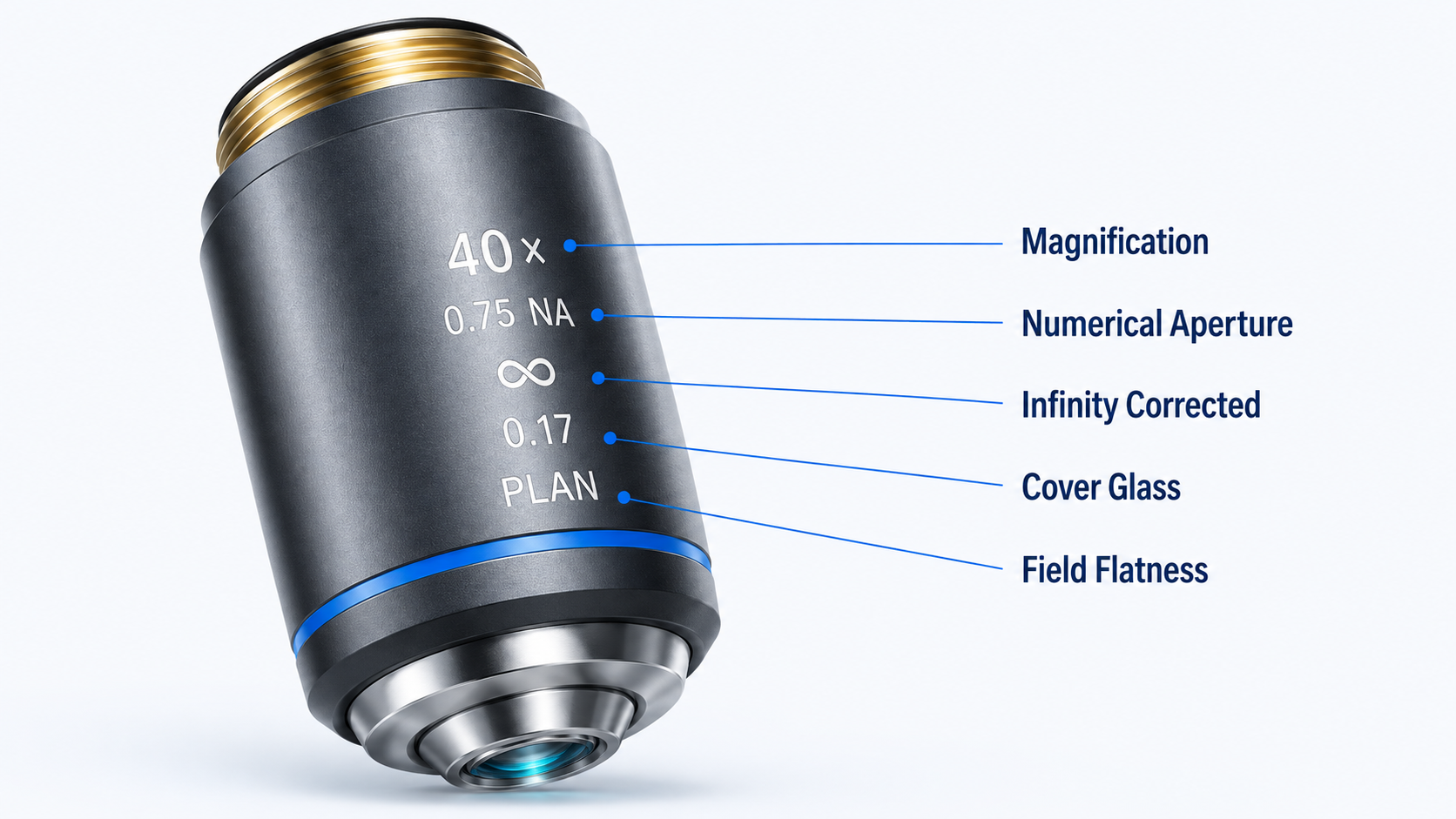

Il barilotto dell'obiettivo identifica comunemente l'ingrandimento, l'NA, il mezzo di immersione, la distanza di lavoro o i requisiti del vetro di copertura e altre informazioni sulla compatibilità. Una linea guida per la microscopia ospitata dal NIH identifica ingrandimento, NA, distanza di lavoro, mezzo di immersione e spessore del coprioggetto come informazioni chiave sul cilindro.
Una marcatura come 40×/0,75 indica un ingrandimento dell'obiettivo 40× e NA 0,75. Contrassegni aggiuntivi possono identificare se l'obiettivo è corretto in base al piano, destinato all'immersione in olio o acqua, corretto per uno spessore del vetro di copertura specificato o progettato per un sistema ottico con correzione all'infinito.
Gli anelli degli obiettivi sono utili identificatori visivi, ma il colore da solo non dovrebbe essere considerato come una specifica. La norma ISO 8578 definisce la marcatura dell'obiettivo e dell'oculare e raccomanda la codifica a colori in base all'ingrandimento e al mezzo di immersione . Poiché le convenzioni del produttore e i prodotti legacy possono differire, verificare i dati incisi sulla canna e la scheda tecnica del produttore.

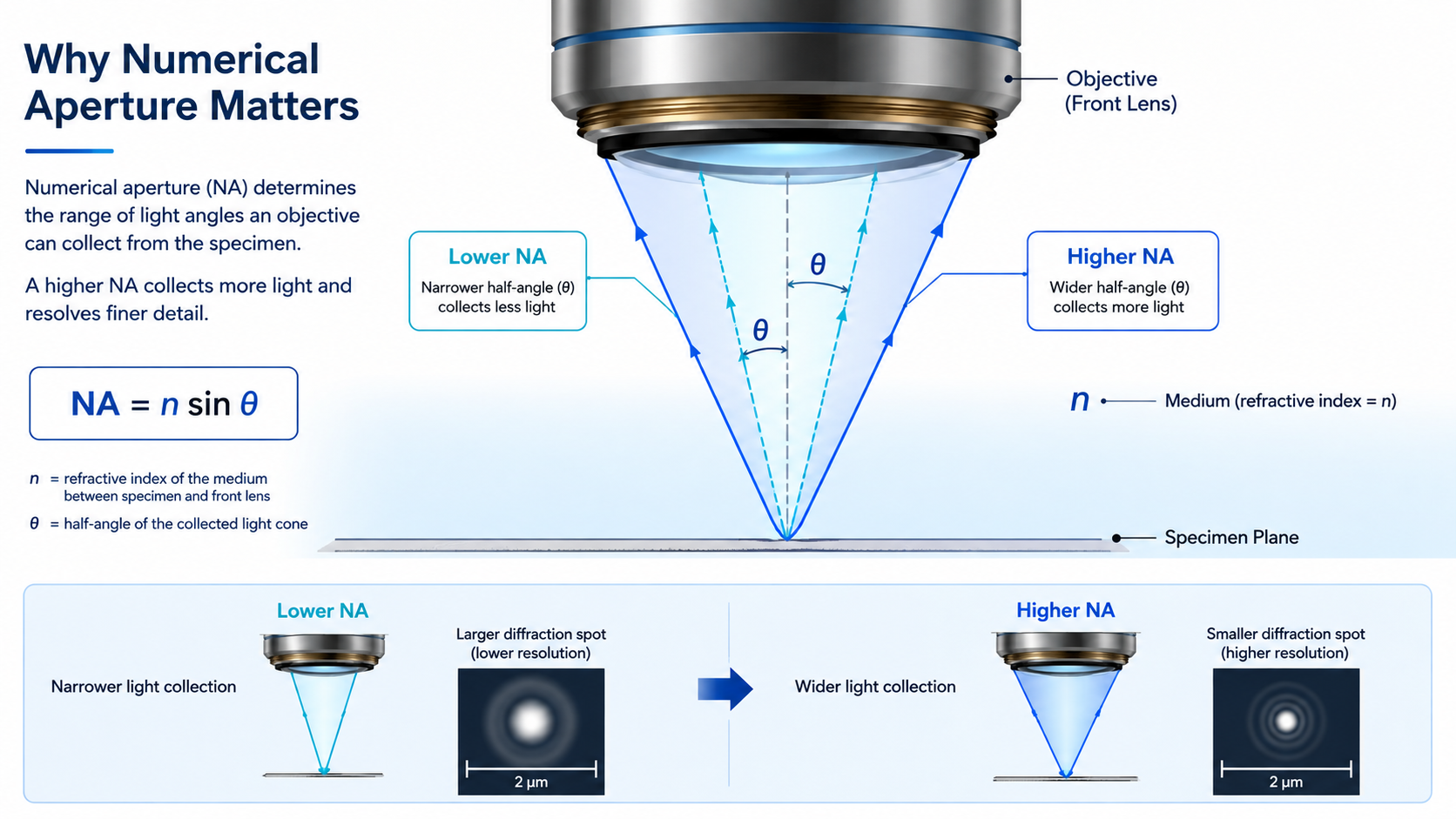

L'apertura numerica descrive la capacità dell'obiettivo di accettare la luce su una gamma di angoli in un mezzo. È definito come:
NA = n × peccato(θ)
dove (n) è l'indice di rifrazione del mezzo tra il campione e la lente frontale e ( heta) è il semiangolo del cono di luce accettato. Gli indici di rifrazione rappresentativi forniti in un testo di microscopia Springer ad accesso aperto sono circa 1,00 per l'aria, 1,33 per l'acqua e 1,51 per l'olio da immersione.
Allo stesso ingrandimento, un obiettivo con NA più elevata può generalmente raccogliere un cono più ampio di luce diffratta e risolvere dettagli spaziali più fini. Nell’imaging in fluorescenza, un NA più elevato può raccogliere più luce emessa e può ridurre l'esposizione richiesta . Il compromesso è questo un NA più elevato generalmente produce una profondità di messa a fuoco minore e requisiti più rigorosi per la messa a fuoco, la planarità del campione, lo spessore del vetro di copertura e la stabilità meccanica.
Un oggetto puntiforme viene riprodotto da uno schema di diffrazione anziché come un punto infinitamente piccolo. Più dell'80% dell'energia della figura di diffrazione è contenuta nel suo massimo di Airy centrale e il raggio di quella regione centrale può essere approssimato da:
rAiry = 0,61λ / NA
dove (lambda) è la lunghezza d'onda dell'immagine. Questo La relazione raggio-aria mostra perché lunghezze d'onda più corte e NA più elevate possono migliorare la risoluzione limitata dalla diffrazione.
Come punto di riferimento lavorato, utilizzando una lunghezza d'onda di circa 550 nm e NA 1,51 si ottiene un valore su scala di Rayleigh di circa 222 nm o 0,22 µm . Si tratta di un calcolo ottico idealizzato, non di un risultato di sistema garantito. Le prestazioni effettive possono essere limitate da aberrazioni, campionamento, contrasto, mancata corrispondenza dell'indice di rifrazione, qualità della preparazione, vibrazioni, illuminazione e rumore del rilevatore.

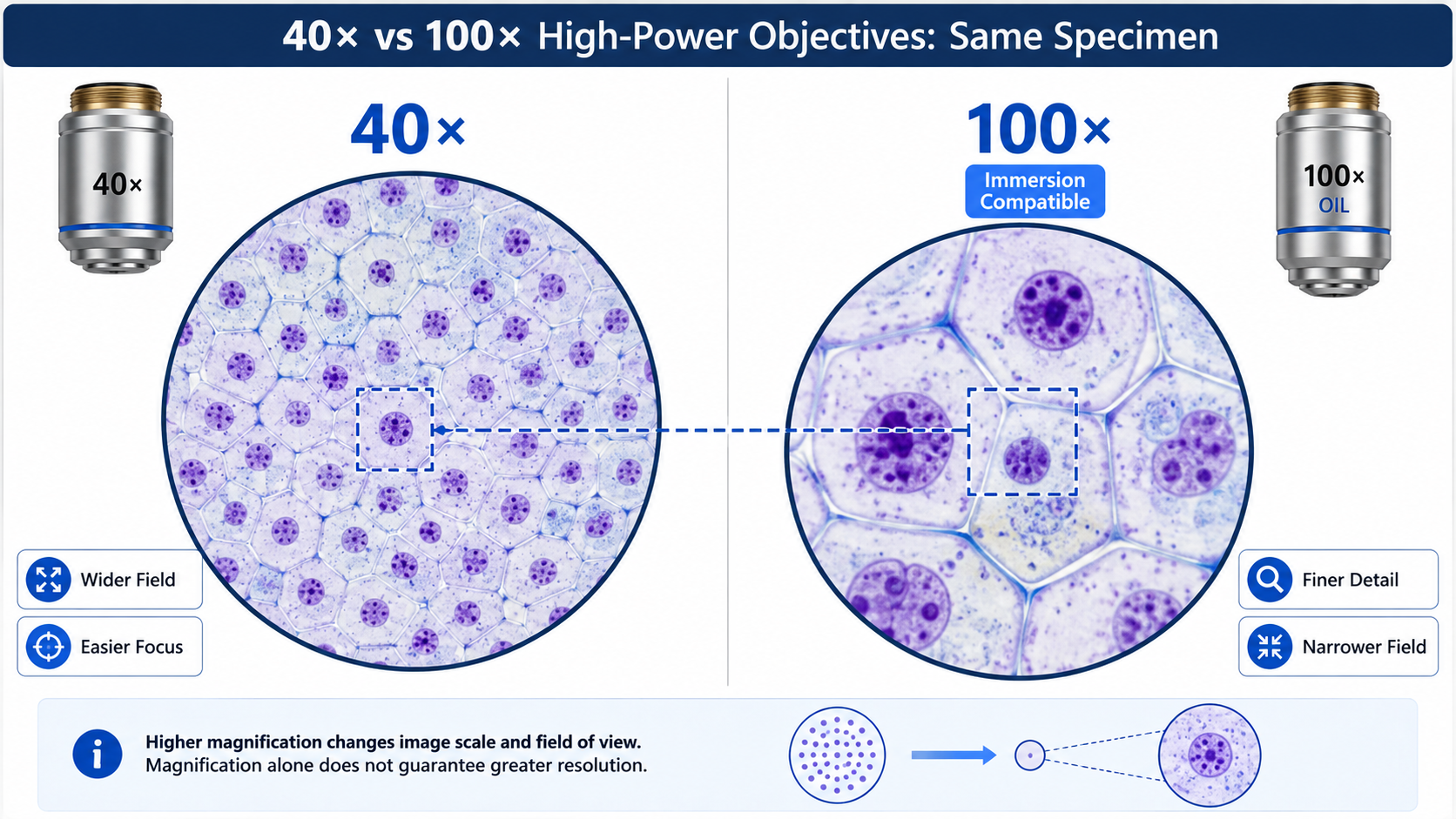

La scelta corretta dipende dalle dimensioni dell'elemento e dalla misurazione richiesta, non dal presupposto che l'ingrandimento più elevato sia automaticamente il migliore.
Fattore di selezione |
Obiettivo 40× |
Obiettivo 100× |
|---|---|---|
Ruolo tipico |
Osservazione dettagliata dopo aver individuato la regione di interesse |
Osservazione di strutture molto piccole quando sono richieste una maggiore scala dell'immagine e un'adeguata NA |
Immersione |
Spesso a secco, ma esistono anche modelli ad immersione |
Spesso l'immersione nella microscopia biologica, ma esistono anche modelli a secco |
Campo visivo |
Più ampio di un obiettivo 100× nello stesso sistema compatibile |
Più stretto nello stesso sistema compatibile |
Tolleranza di focalizzazione |
Generalmente è più facile acquisire e mantenere la concentrazione |
Solitamente più sensibile alla messa a fuoco, all'inclinazione del campione e alle vibrazioni |
Distanza di lavoro |
Specifico del prodotto; spesso più indulgenti rispetto ai design con NA 100× molto elevato |
Specifico per il prodotto e spesso più corto nei modelli ad alto NA |
La migliore regola decisionale |
Scegli quando NA e campionamento risolvono il target preservando il campo e la produttività |
Scegli quando il target richiede la scala dell'immagine e le prestazioni ottiche aggiuntive |
Nessuno dei due ingrandimenti ha una NA universale o una distanza di lavoro. Tali valori sono proprietà di un particolare progetto. Confronta la scheda tecnica completa del produttore o definisci i requisiti per un obiettivo personalizzato.
L'ingrandimento dell'obiettivo imposta la scala dell'immagine primaria. Per l'osservazione visiva, moltiplicarlo per l'ingrandimento dell'oculare. Per i sistemi basati su telecamera, considerare anche la lente del tubo, l'ottica del relè, la dimensione dei pixel del sensore e l'area attiva del sensore. Un obiettivo nominale da 100× non garantisce che il rilevatore campioni l'immagine in modo appropriato.
NA influisce sulla raccolta della luce, sulla risoluzione limitata dalla diffrazione e sulla profondità di fuoco. Confrontare NA alla lunghezza d'onda richiesta e nel mezzo di immersione previsto. Non dare per scontato che due obiettivi con lo stesso ingrandimento abbiano un potere risolutivo equivalente.
La distanza di lavoro è la distanza dalla superficie anteriore dell'obiettivo al piano dell'oggetto quando messo a fuoco, secondo la convenzione del produttore. Può determinare se l'obiettivo supera un coperchio, un recipiente di coltura, un dispositivo meccanico, un componente del circuito o un campione industriale irregolare. Gli obiettivi a lunga distanza risolvono i problemi di accesso, ma i requisiti di ingrandimento, NA, correzione, diametro della confezione e campo devono essere bilanciati insieme.
Gli obiettivi a secco, a immersione in acqua, a olio e altri obiettivi a immersione sono progettati otticamente per supporti specifici. Un obiettivo a secco non deve essere utilizzato con olio da immersione e un obiettivo a immersione non deve essere utilizzato a secco a meno che il produttore non supporti tale modalità . Un mezzo errato introduce una mancata corrispondenza dell'indice di rifrazione e può ridurre il contrasto e la risoluzione.
Un obiettivo può essere corretto per un particolare spessore del vetro di copertura, senza vetro di copertura o per una geometria definita del recipiente. Una mancata corrispondenza tra il design dell'obiettivo e il percorso ottico effettivo può introdurre un'aberrazione sferica. I collari di correzione, ove previsti, devono essere regolati in base alla copertura effettiva, al mezzo, alla temperatura e alla profondità del campione.
Le famiglie di obiettivi includono comunemente livelli di correzione acromatici, fluorite o semi-apocromatici e apocromatici. La scelta migliore dipende dall'intervallo spettrale, dall'aberrazione cromatica e sferica accettabile, dai requisiti del campo e dal budget. Una designazione di Piano si riferisce specificamente alla planarità del campo; La norma ISO 19012-1 definisce la marcatura del piano e la regione tagliente per una superficie piana di un oggetto.

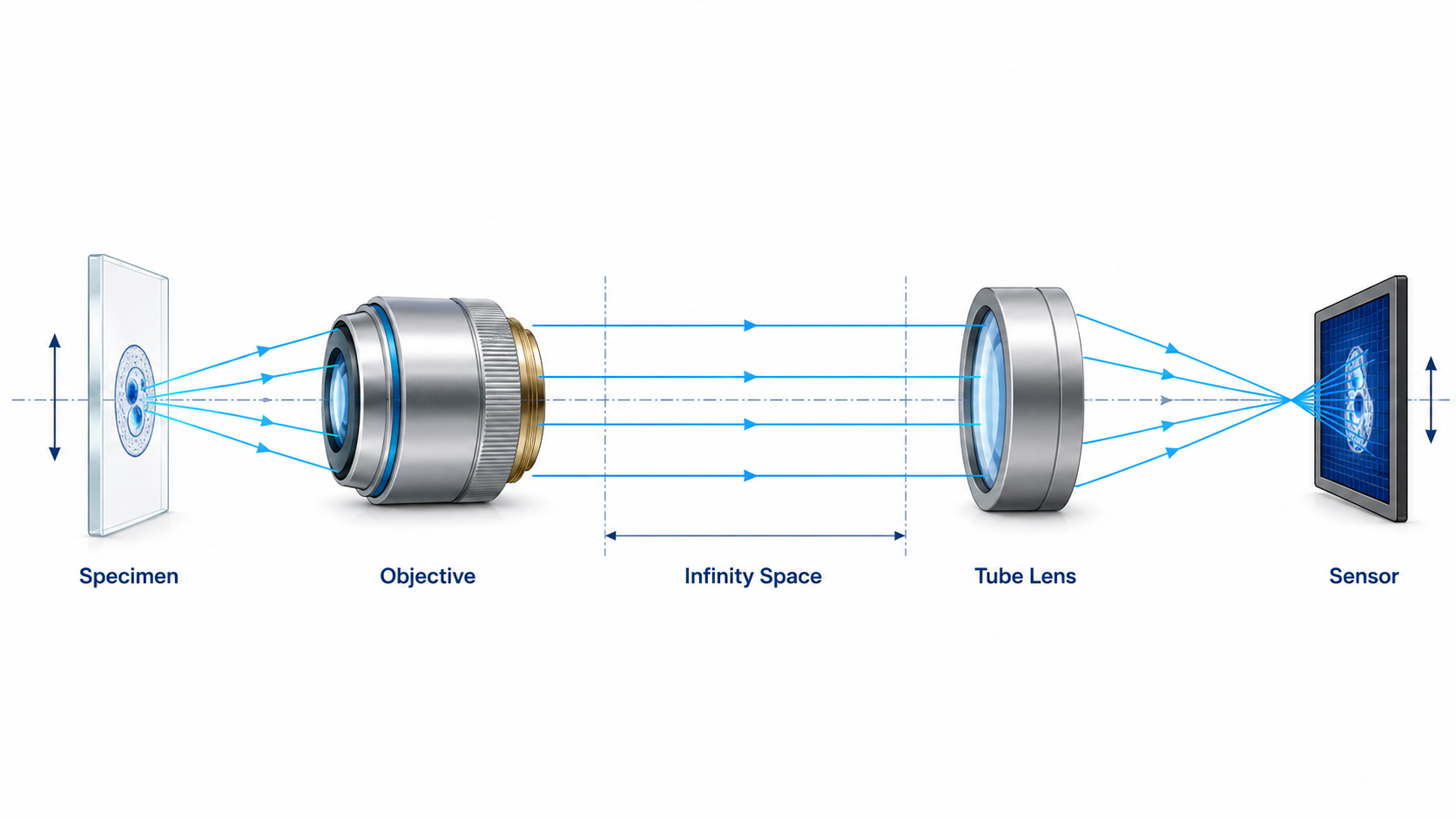

Confermare se l'obiettivo è finito coniugato o corretto all'infinito. Per un sistema infinito, l'obiettivo e la lente del tubo devono essere valutati come una coppia. La filettatura meccanica, la distanza parafocale, la lunghezza focale del tubo-lente, la posizione della pupilla, la diagonale del sensore, il numero di campo e le ottiche intermedie consentite influenzano tutti l'integrazione.
I sistemi visibili in campo chiaro, fluorescenza, vicino UV e vicino IR non impongono requisiti identici di trasmissione e correzione. Definire l'illuminazione effettiva e le bande di rilevamento. Per il lavoro multispettrale, specificare sia la gamma spettrale che lo spostamento di messa a fuoco accettabile tra le lunghezze d'onda.
Gli obiettivi Achromat forniscono una correzione pratica per l'osservazione di routine e per gli strumenti sensibili ai costi.
Gli obiettivi alla fluorite o semi-apocromatici possono offrire una correzione migliore e spesso un NA più elevato rispetto agli acromatici di routine comparabili.
Gli obiettivi apocromatici sono progettati per la correzione cromatica e sferica più impegnativa su più lunghezze d'onda.
Il nome della categoria è solo un punto di partenza. Confronta il campo reale, NA, gamma spettrale, trasmissione, distorsione e compatibilità del sistema. I testi standard di microscopia trattano correzione delle aberrazioni e corrispondenza del sistema obiettivo come parti centrali della formazione dell'immagine.
UN L'obiettivo piano è designato per la planarità del campo su una regione definita dell'immagine nitida . Ciò è importante per l'imaging di fotocamere, lo stitching digitale, la metrologia, le diapositive di patologia, l'ispezione di semiconduttori e altre applicazioni in cui le prestazioni dei bordi sono importanti. L'etichetta Plan non deve essere interpretata come una dichiarazione completa sulla correzione cromatica, NA o sulla gamma di lunghezze d'onda; tali specifiche devono comunque essere verificate separatamente.
Gli obiettivi ad alta potenza possono essere ottimizzati per campo chiaro, contrasto di fase, contrasto di interferenza differenziale (DIC), polarizzazione, fluorescenza o imaging confocale. L'obiettivo deve essere compatibile con la tecnica completa. Gli anelli di fase, i prismi DIC, la birifrangenza del materiale, la trasmissione della fluorescenza, l'autofluorescenza e l'accesso della pupilla possono diventare tutti vincoli di selezione.
Inizia con la caratteristica più piccola che deve essere rilevata o misurata, quindi procedi verso l'intero sistema di imaging.
Definire l'obiettivo e il criterio di accettazione. Indicare se l'attività riguarda il rilevamento visivo, la classificazione, la misurazione dimensionale, il confronto del contrasto o la fluorescenza quantitativa.
Scegli la risoluzione utile prima della scala dell'immagine. Selezionare innanzitutto NA sufficiente e la lunghezza d'onda appropriata; quindi scegliere l'ingrandimento che campiona correttamente il dettaglio risolto.
Definire l'interfaccia del campione. Registrare il mezzo di immersione, il materiale e lo spessore della copertura, la profondità del campione, la temperatura e l'indice di rifrazione.
Controllare l'accesso meccanico. Specificare la distanza di lavoro minima, l'involucro del campione, il diametro dell'obiettivo, la filettatura, la distanza parafocale e i rischi di collisione.
Abbina il lato dell'immagine. Fornire il modello della lente del tubo, dell'oculare o della fotocamera, la dimensione del sensore, il passo dei pixel e il campo visivo richiesto.
Definire l'intervallo spettrale. Elenca le lunghezze d'onda di illuminazione e rilevamento, non solo il 'visibile' o la 'fluorescenza'.
Impostare tolleranze e metodi di verifica. Includere risoluzione accettabile, curvatura di campo, distorsione, spostamento del fuoco cromatico, trasmissione e condizioni ambientali.
Si consiglia la guida ufficiale per lo sviluppo dei test adattando l'ingrandimento dell'obiettivo, l'NA, la distanza di lavoro, la profondità di fuoco e il campionamento assiale all'applicazione , pur riconoscendo che un ingrandimento maggiore non migliora necessariamente la risoluzione. Ciò è particolarmente importante nell'imaging automatizzato, dove la copertura del campo, la velocità di acquisizione, la stabilità dell'autofocus e la ripetibilità possono avere la stessa importanza della risoluzione massima.
Un obiettivo da catalogo è solitamente la soluzione più rapida quando la sua interfaccia ottica e meccanica è già compatibile con il sistema. Un obiettivo per microscopio ad alta potenza personalizzato diventa rilevante quando l'applicazione richiede una combinazione che i prodotti standard non forniscono, come ad esempio:
una distanza di lavoro o una distanza dal campione non standard;
correzione attraverso una finestra specifica, un vetro di copertura, uno strato di liquido o il fondo del recipiente;
una gamma spettrale UV, visibile, NIR o multibanda dedicata;
un formato del sensore e un cerchio dell'immagine definiti;
bassa distorsione o comportamento telecentrico controllato per la misurazione;
un involucro meccanico, un filo, una distanza parafocale o una posizione della pupilla personalizzati;
compatibilità con una lente specifica del tubo o una piattaforma di imaging incorporata;
prestazioni ottimizzate per l'ispezione di fluorescenza, visione artificiale, semiconduttori, biomedica o materiali.
Per un'efficace analisi di fattibilità, fornire l'ingrandimento del target, la NA o la risoluzione richiesta, il campo visivo, la distanza di lavoro, i coniugati di oggetto e immagine, il mezzo di immersione, i dettagli della copertura/finestra, l'intervallo di lunghezze d'onda, le specifiche del sensore, il disegno meccanico e l'ambiente operativo previsto. Questi input consentono di valutare insieme prestazioni ottiche, producibilità, sensibilità di allineamento e costi.
La messa a fuoco ad alta potenza è più semplice e sicura quando il campione è già centrato.
Iniziare con l'obiettivo a ingrandimento più basso e mettere a fuoco il campione.
Centrare l'esatta regione di interesse; il campo visibile diventa più piccolo con un ingrandimento maggiore.
Ruotare verso l'obiettivo ad alta potenza osservando la distanza tra l'obiettivo e il campione.
Utilizzare il controllo della messa a fuoco fine per la messa a fuoco finale. Evitare ampi movimenti grossolani di messa a fuoco vicino al campione a meno che il produttore del microscopio non li consenta specificatamente.
Regolare il condensatore, il diaframma di apertura, l'illuminazione, l'esposizione e il metodo di contrasto per l'obiettivo selezionato.
Se si utilizza un obiettivo ad immersione, applicare solo il mezzo specificato e seguire la procedura operativa del produttore del microscopio.
Dopo l'imaging, rimuovere il mezzo di immersione con un metodo di pulizia delle lenti approvato prima che si asciughi o si diffonda su un obiettivo asciutto.
Se non è possibile ottenere la messa a fuoco, tornare al basso ingrandimento e verificare l'orientamento del campione, lo spessore del vetro di copertura, la posizione del vetrino, l'alloggiamento dell'obiettivo, l'impostazione del collare di correzione e se l'obiettivo selezionato è compatibile con il microscopio.

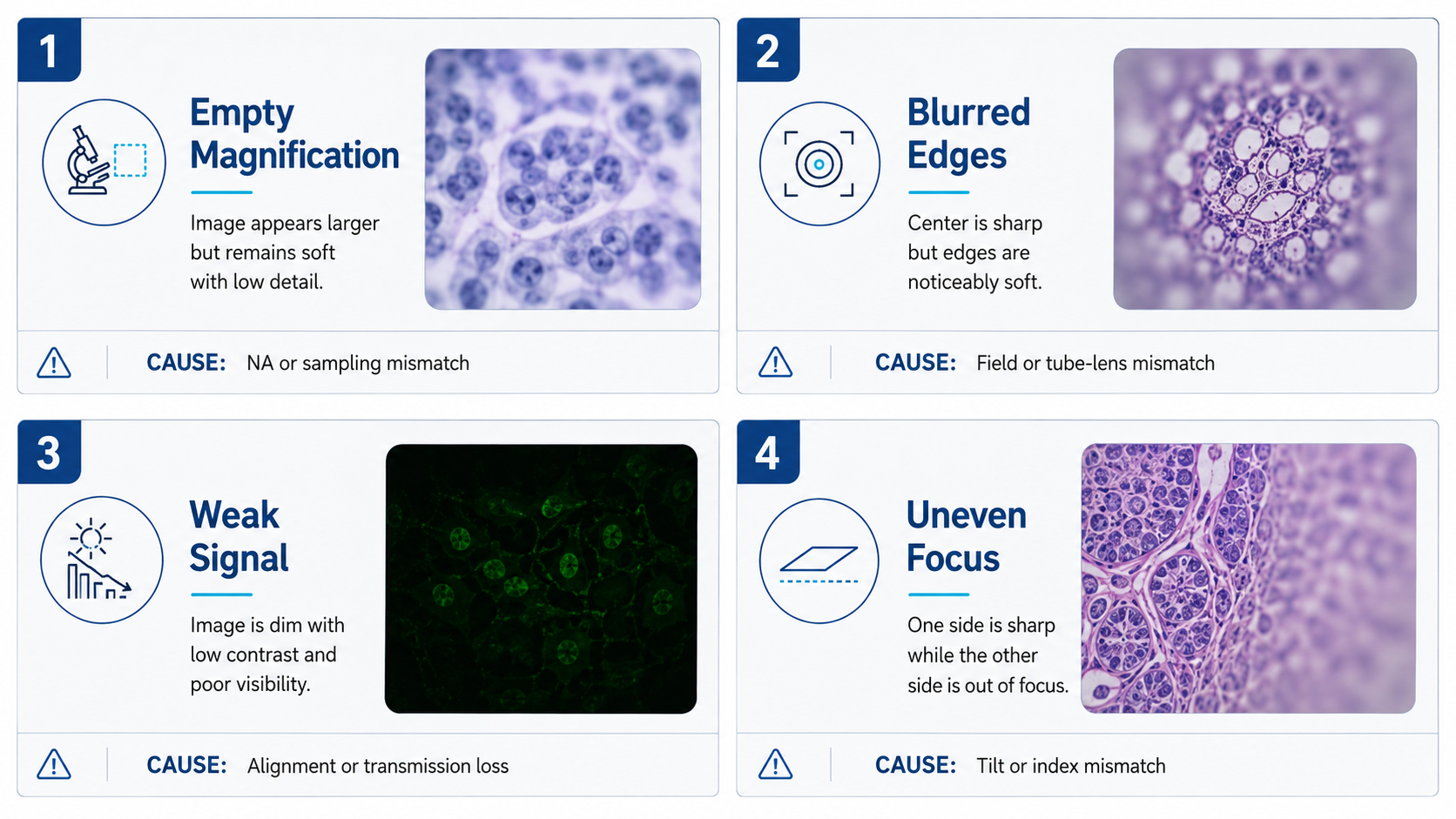

Questo è spesso un ingrandimento vuoto. Le possibili cause includono NA insufficiente, scarsa illuminazione, mezzo di immersione errato, sottocampionamento o sovracampionamento del rilevatore, mancata corrispondenza ottica, sfocatura del campione o zoom digitale eccessivo. La risoluzione, non solo l'ingrandimento, determina se sono presenti nuovi dettagli.
Controllare se l'obiettivo fornisce la correzione del piano richiesta, se il sensore della fotocamera supera il campo immagine corretto e se il campione o il tavolino sono inclinati. La mancata corrispondenza tra tubo e lente può anche ridurre le prestazioni fuori asse.
Confermare NA, allineamento dell'illuminazione, compatibilità del filtro, trasmissione dell'obiettivo, esposizione, etichettatura del campione e mezzo di immersione. Un NA più elevato può migliorare l'efficienza della raccolta , ma solo quando il resto del percorso ottico e la preparazione del campione sono compatibili.
Le cause potenziali includono l'inclinazione del campione, la curvatura del campo, la variazione dello spessore della copertura, la mancata corrispondenza dell'indice di rifrazione, la deriva della temperatura, l'errore di fase e la profondità di messa a fuoco limitata. Gli obiettivi ad alta NA hanno un campo di messa a fuoco utilizzabile più piccolo , rendendo questi errori più visibili.
Arrestare e confermare la distanza di lavoro, la geometria del coperchio/recipiente, lo spessore del campione e la parafocalità. Se l'applicazione richiede costantemente più spazio, valutare un progetto a lunga distanza di lavoro invece di operare con rischio di collisione.
Per i sistemi di ricerca, industriali e OEM, l'accettazione oggettiva dovrebbe essere legata all'applicazione. A seconda del progetto, la verifica può includere obiettivi di risoluzione, misurazioni della funzione di diffusione del punto, funzione di trasferimento della modulazione, curvatura di campo, distorsione, spostamento del fuoco cromatico, trasmissione, sfondo di fluorescenza, distanza di lavoro e ripetibilità dopo l'assemblaggio.
Anche la NA stessa può essere misurata anziché dedotta dall'ingrandimento. Una revisione peer-reviewed raggruppa la misurazione oggettiva-NA in cinque categorie: metodi dell'apertometro originale, metodi dell'apertometro di Abbe modificati, metodi basati sulla geometria, imaging del piano focale e imaging del piano focale posteriore . Il metodo appropriato dipende dall'architettura dell'obiettivo, dall'incertezza richiesta, dall'accesso disponibile all'alunno e dall'ambiente di test di produzione.
Rimuovere le particelle sciolte con aria pulita o una spazzola morbida adeguata prima di pulire.
Utilizzare tessuto per lenti e un liquido detergente approvato dal produttore dell'obiettivo o del microscopio.
Non consentire all'olio da immersione di migrare sugli obiettivi asciutti o nel portaobiettivi.
Evitare di toccare l'elemento anteriore con le dita o con strumenti duri.
Conservare gli obiettivi con cappucci protettivi in un ambiente pulito e asciutto.
Controllare l'eventuale presenza di mezzo di immersione essiccato, residui, delaminazione, funghi o danni meccanici quando la qualità dell'immagine cambia.
Non smontare un obiettivo al di fuori di un processo di assistenza ottica autorizzato; la spaziatura e la centratura degli elementi interni sono fondamentali per le prestazioni.
Forma un'immagine altamente ingrandita di una piccola area del campione e raccoglie la luce diffratta necessaria per risolvere i dettagli più fini. Le sue prestazioni pratiche dipendono da NA, lunghezza d'onda, correzione, distanza di lavoro, interfaccia del campione e allineamento del sistema, non solo dal suo ingrandimento.
40× è comunemente chiamato ad alta potenza nei microscopi composti didattici, mentre 60× e 100× sono ampiamente utilizzati anche per osservazioni impegnative. Il termine è contestuale. Indica sempre l'ingrandimento esatto e NA invece di fare affidamento solo sull''alto ingrandimento'.
No. Un obiettivo 100× offre una maggiore scala dell'immagine, ma fornisce anche un campo più piccolo e può imporre requisiti più severi di messa a fuoco, immersione, distanza e stabilità. Scegli l'obiettivo che risolve il bersaglio con campo visivo, produttività e distanza di lavoro adeguati.
Gli obiettivi ad alto ingrandimento spesso operano vicino al campione e hanno una profondità di fuoco ridotta. La messa a fuoco fine fornisce un movimento assiale controllato e riduce il rischio di superare il piano focale o di entrare in contatto con il campione. Seguire le istruzioni del produttore del microscopio, poiché i meccanismi di messa a fuoco differiscono.
No. Molti obiettivi biologici 100× sono modelli a immersione in olio, ma esistono anche modelli a secco, a immersione in acqua, a immersione in silicone e altri modelli. Utilizzare solo il mezzo di immersione inciso sull'obiettivo o specificato nella sua scheda tecnica.
Un obiettivo per microscopio ad alta potenza dovrebbe essere selezionato come parte di un sistema di imaging completo. L'ingrandimento determina la scala dell'immagine, mentre NA, lunghezza d'onda, correzione ottica, distanza di lavoro, mezzo di immersione, condizioni del vetro di copertura, requisiti di campo, lente del tubo e rilevatore determinano se il sistema può acquisire dettagli utili in modo affidabile.
Per l’osservazione di routine può essere sufficiente un obiettivo standard 40×, 60× o 100×. Per strumenti o applicazioni OEM con requisiti insoliti spettrali, meccanici, di interfaccia campione o di imaging, un obiettivo personalizzato può fornire una migliore compatibilità a livello di sistema.
Per discutere di un obiettivo ad alto ingrandimento per un microscopio esistente o una nuova piattaforma di imaging, contattare Band Optics e condividi i tuoi requisiti ottici, meccanici, spettrali e del rilevatore. Puoi anche rivedere il nostro soluzioni di lenti ottiche personalizzate.
Un obiettivo del microscopio ad alta potenza viene utilizzato per ottenere un ingrandimento e una risoluzione elevati, consentendo la visualizzazione di strutture minuscole come batteri e organelli.
Gli ingrandimenti comuni ad alta potenza sono 40x e 100x. L'obiettivo 40x è spesso codificato in giallo e l'obiettivo a immersione in olio 100x è spesso codificato in rosso.
L'apertura numerica (NA) misura la capacità di raccolta della luce di un obiettivo. Un NA più alto significa una migliore risoluzione e luminosità dell'immagine.
Applicare una piccola goccia di olio da immersione sul coprioggetto. Abbassare delicatamente l'obiettivo 100x nell'olio per aumentare il potere risolvente e la chiarezza dell'immagine.
