צפיות: 565 מחבר: עורך האתר זמן פרסום: 2025-06-19 מקור: אֲתַר
ההבדל העיקרי בין מראות קעורות וקמורות הוא כיוון המשטחים המשקפים שלהן. מראה קעורה מתעקלת פנימה ויכולה ליצור תמונות אמיתיות או וירטואליות, בהתאם למיקום האובייקט. מראה קמורה מתעקלת כלפי חוץ ויוצרת תמיד תמונה וירטואלית, זקופה ומוקטנת תוך מתן אזור צפייה רחב יותר.
מדריך זה משווה בין מראות קעורות וקמורות לפי צורת פני השטח, התנהגות אור מוחזר, היווצרות תמונה, שדה ראייה ושימושים מעשיים. זה גם מסביר מה על מהנדסים לציין בעת בחירת מראה אופטית מותאמת אישית.
מראות קעורות מחזירות אור לעבר נקודת מוקד אמיתית, בעוד שמראות קמורות מחזירות אור כלפי חוץ כאילו הגיע מאחורי המראה.
למראה קעורה יש משטח משקף שמתעקל פנימה, כמו החלק הפנימי של כפית. זוהי מראה מתכנסת: קרניים מקבילות המוחזרות מפני השטח נעות לעבר נקודת מוקד מול המראה. מראה קמורה מתעקלת כלפי חוץ, כמו גב כפית. זוהי מראה מתפצלת: קרניים משתקפות מתפשטות החוצה ונראה כי מקורן במוקד וירטואלי מאחורי המראה.
| תכונה מראה | קעורה | מראה קמורה |
|---|---|---|
| משטח מחזיר אור | מתעקל פנימה | עקומות כלפי חוץ |
| התנהגות קלה | מתכנסת קרניים מקבילות המשתקפות לעבר נקודת מוקד | מתפצל בקרניים המוחזרות כאילו מקורן מאחורי המראה |
| נקודת מוקד | נקודת מוקד אמיתית מול המראה | מוקד וירטואלי מאחורי המראה |
| היווצרות תמונה | יכול ליצור תמונות אמיתיות או וירטואליות, בהתאם למיקום האובייקט | תמיד יוצר תמונה וירטואלית, זקופה ומוקטנת |
| צפייה בסיקור | נבחר לעתים קרובות עבור מיקוד או הגדלה; שדה הראייה בפועל תלוי בגיאומטריית המערכת | נבחר לעתים קרובות כאשר יש צורך בכיסוי צפייה רחב יותר |
| שימושים נפוצים | מיקוד, תאורה, טלסקופים, הגדלה, מכשירים אופטיים | צפייה בטיחותית, הפחתת נקודה עיוורת, מעקב ותצפית בזווית רחבה |
תשובה מהירה: בחר במראה קמורה כאשר תצוגה רחבה יותר היא בראש סדר העדיפויות. בחר מראה קעורה כאשר המערכת האופטית צריכה לאסוף, למקד או להגדיל אור.
עבור מראה קעורה, מאפייני התמונה משתנים ככל שהאובייקט נע ביחס לנקודת המוקד ( F ) ולמרכז העקמומיות ( C ). בקירוב הפרקסיאלי, עצם מחוץ לנקודת המוקד יוצר תמונה אמיתית הפוכה מול המראה. אובייקט בין נקודת המוקד למשטח המראה יוצר תמונה וירטואלית, זקופה ומוגדלת מאחורי המראה.
| מיקום אובייקט | מיקום תמונה | סוג תמונה | כיוון וגודל |
|---|---|---|---|
| מעבר ל-C | בין C ל-F | רִיאָל | הפוך ומצטמצם |
| ב-C | ב-C | רִיאָל | הפוך ובערך באותו גודל |
| בין C ל-F | מעבר ל-C | רִיאָל | הפוך ומוגדל |
| ב-F | באינסוף | אין מישור תמונה סופי | הקרניים המוחזרות מקבילות בערך |
| בין F למראה | מאחורי המראה | וירטואלי | זקוף ומוגדל |
מראה קמורה תמיד מייצרת סוג תמונה אחד לאובייקט אמיתי המוצב מולה: וירטואלי, זקוף ומצטמצם. הקרניים המוחזרות אינן נפגשות פיזית. במקום זאת, נראה שהרחבות לאחור שלהם נפגשות מאחורי המראה, שם התמונה הוירטואלית נתפסת.
מראות קעורות יכולות ליצור תמונות אמיתיות או וירטואליות; מראות קמורות יוצרות תמונות וירטואליות, זקופות ומוקטנות.

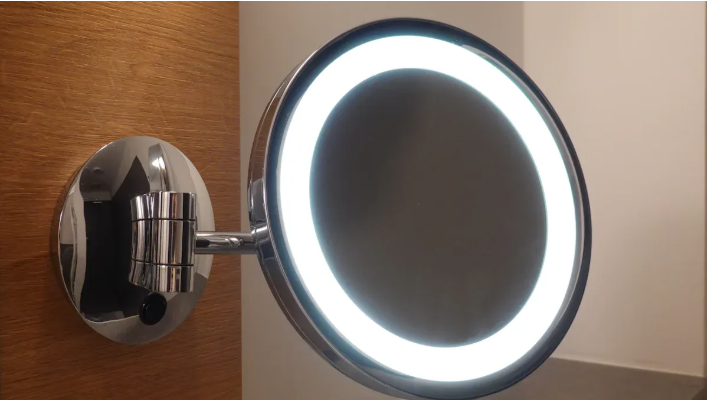

למראה קעורה יש משטח רפלקטיבי הפונה פנימה. למראה קמורה יש משטח רפלקטיבי הפונה כלפי חוץ. הבדל גיאומטרי זה קובע כיצד כל מראה מפנה מחדש את האור הנובע.
מראות קעורות הן מראות מתכנסות. קרניים מקבילות הנכנסות ליד הציר האופטי משתקפות לכיוון מוקד מול המראה. מראות קמורות הן מראות שונות. הקרניים המשתקפות שלהם מתפשטות החוצה ונראה שמקורן במוקד וירטואלי מאחורי המראה.
מראות קעורות יכולות ליצור תמונות אמיתיות שניתן להקרין על מסך, או תמונות וירטואליות שלא. התוצאה תלויה במיקום האובייקט ביחס לנקודת המוקד. מראות קמורות יוצרות תמיד תמונות וירטואליות, זקופות ומוקטנות.
מראות קמורות משמשות לעתים קרובות כאשר כיסוי צפייה רחב הוא שימושי, כגון בצמתים, במחסנים ובמערכות צפייה בטיחותיות. מראות קעורות משמשות בדרך כלל כאשר מערכת אופטית צריכה למקד או לאסוף אור, כגון במערכות תאורה, טלסקופים ומראות מגדילות.
שדה הראייה אינו נקבע על ידי סוג המראה בלבד. קוטר המראה, עקמומיות, מיקום הרכבה, מרחק אובייקט והמערכת האופטית הכוללת משפיעים גם על אזור הצפייה השמיש ואיכות התמונה.
| במראות | יישום סוג מראה טיפוסי | מדוע משתמשים בו |
|---|---|---|
| אבטחה וצפייה פינתית | קָמוּר | מספק אזור צפייה רחב יותר עם תמונה זקופה |
| צפייה ברכב ובנקודה עיוורת | עיצובי מראה קמורה או אספרית | עוזר להגדיל את הכיסוי הנראה לעין; יש לקחת בחשבון את הפחתת התמונה כאשר שופטים מרחק |
| מראות איפור וגילוח | קָעוּר | יכול לספק תמונה וירטואלית זקופה ומוגדלת כאשר הפנים נמצאים בתוך אורך המוקד |
| טלסקופים מחזירי אור | קָעוּר | אוסף וממקד אור מעצמים מרוחקים |
| איסוף תאורה וקורות | קָעוּר | יכול לאסוף או להפנות אור לעבר נתיב אופטי מוגדר |
| ראיית מכונה ומכשירים אופטיים | תלוי בתכנון המערכת | עקמומיות, ציפוי, מצע, דמות פני השטח ויישור קובעים את הביצועים |
מראות קמורות משמשות לרוב לכיסוי צפייה רחב, בעוד שמראות קעורות משמשות למיקוד או לאיסוף אור.
עבור מערכת אופטית מהונדסת, סוג המראה הוא רק שלב הבחירה הראשון. יש לציין את המראה גם עבור היישום בפועל, טווח אורכי גל, פריסה אופטית, סביבה ויעד ביצועים.
כאשר מבקשים מראה קעורה או קמורה בהתאמה אישית, הכינו את המידע הבא:
יישום ופונקציה אופטית
אורך גל הפעלה או טווח אורכי גל
סוג מראה, רדיוס עקמומיות, אורך מוקד או מרשם
דרישות קוטר, צמצם ברור, עובי וקצה
חומרי מצע ותנאי סביבה
ציפוי רפלקטיבי וטווח החזרת מטרה
דמות פני השטח, איכות פני השטח, חספוס ודרישות ריכוזיות
כמות, דרישות אב טיפוס ושרטוט הנדסי
לדרישות אופטיות מותאמות אישית, סקור את הזמין שירות אופטי מותאם אישית . לשיקולי בדיקה ואימות, ראה פתרונות מטרולוגיה מרכזיים.
שתף את הציור שלך ואת אורך הגל הנדרש, קוטר, רדיוס עקמומיות, מצע, ציפוי, דרישת איכות פני השטח וכמות. מפרט ברור עוזר לצוות ההנדסה להעריך את יכולת הייצור ולהמליץ על תצורת מראה מתאימה.
מראה קעורה מתעקלת פנימה ומכנסת אור מוחזר. מראה קמורה מתעקלת כלפי חוץ ומסירה את האור המוחזר. זה גורם להם ליצור סוגי תמונות שונים ולשרת מטרות אופטיות שונות.
לא. מראה קמורה יוצרת תמונה וירטואלית, זקופה ומוקטנת לאובייקט אמיתי מול המראה. התמונה מופיעה מאחורי המשטח המשקף ואינה ניתנת להקרנה על גבי מסך.
כֵּן. כאשר אובייקט נמצא מחוץ לנקודת המוקד של מראה קעורה, הקרניים המוחזרות יכולות להתכנס מול המראה וליצור תמונה אמיתית הפוכה. כאשר האובייקט נמצא בתוך נקודת המוקד, התמונה היא וירטואלית, זקופה ומוגדלת.
ביישומי צפייה בטיחותיים דומים, מראה קמורה מספקת בדרך כלל כיסוי צפייה רחב יותר מכיוון שהיא יוצרת תמונה מופחתת. שדה הראייה בפועל עדיין תלוי בגודל המראה, העקמומיות, מיקום ההתקנה וגיאומטריית המערכת.
העקמומיות כלפי חוץ גורמת לסטייה של קרניים המוחזרות. העין שלך מתחקה אחר הקרניים האלה לתמונה וירטואלית מאחורי המראה, והתמונה הזו קטנה מהאובייקט. זו הסיבה שיש לקחת בחשבון תפיסת מרחק ביישומי צפייה בטיחותית.
ספק את היישום, אורך הגל, מרשם המראה או רדיוס העקמומיות, מידות, מצע, ציפוי, דרישות איכות פני השטח, כמות ושרטוט כאשר קיים. פרטים אלה מאפשרים ליצרן אופטי להעריך את העיצוב במדויק.
לעקרונות היסוד של מעקב אחר קרניים ויצירת תמונת מראה כדורית, ראה OpenStax: מראות כדוריות.
