Visualizzazioni: 565 Autore: Editor del sito Orario di pubblicazione: 2025-06-19 Origine: Sito
La differenza principale tra specchi concavi e convessi è la direzione delle loro superfici riflettenti. Uno specchio concavo si curva verso l'interno e può formare immagini reali o virtuali, a seconda della posizione dell'oggetto. Uno specchio convesso si curva verso l'esterno e forma sempre un'immagine virtuale, verticale e ridotta, fornendo allo stesso tempo un'area di visualizzazione più ampia.
Questa guida mette a confronto specchi concavi e convessi in base alla forma della superficie, al comportamento della luce riflessa, alla formazione dell'immagine, al campo visivo e agli usi pratici. Spiega inoltre cosa dovrebbero specificare gli ingegneri quando selezionano uno specchio ottico personalizzato.

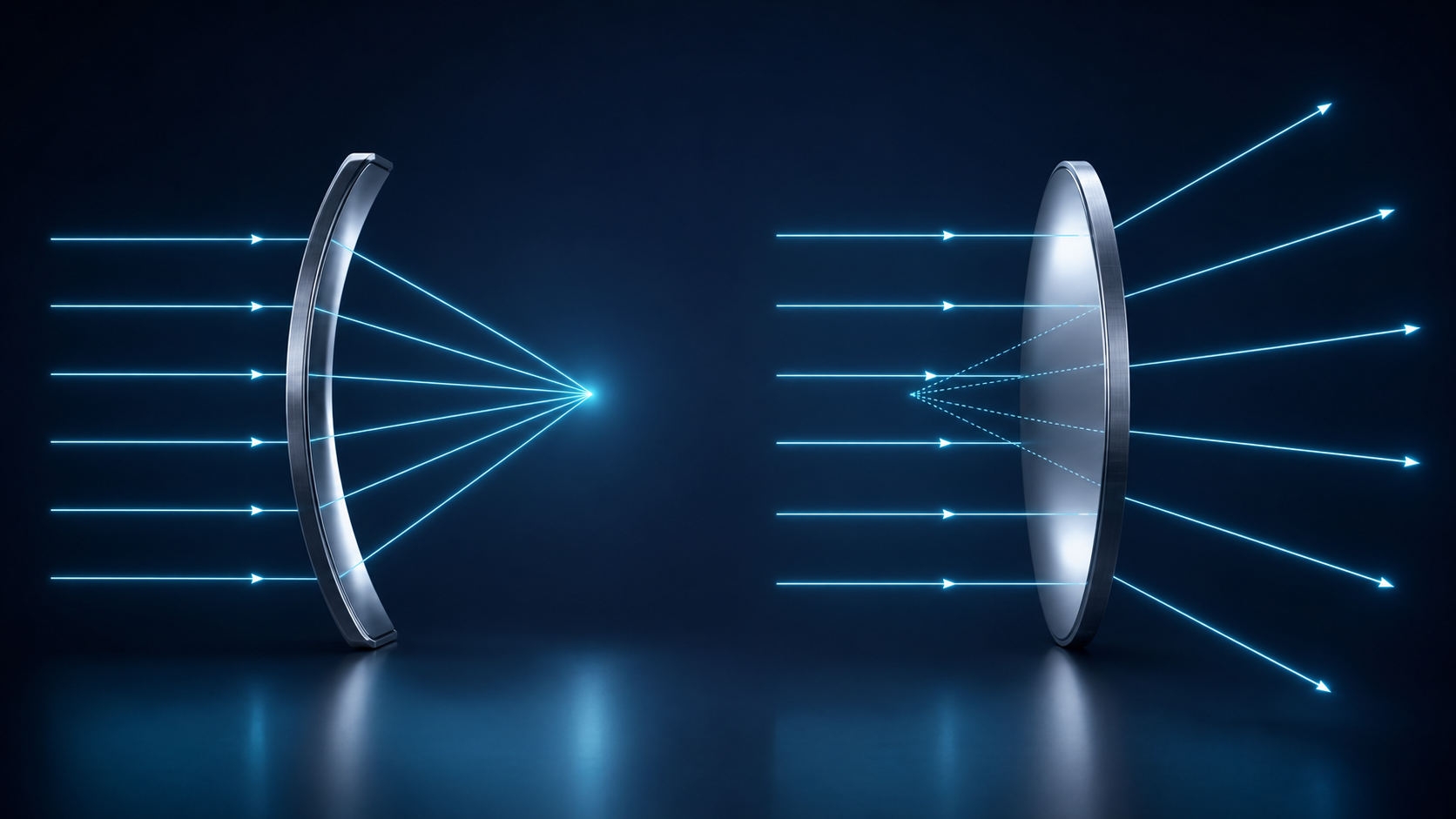

Gli specchi concavi riflettono la luce verso un vero punto focale, mentre gli specchi convessi riflettono la luce verso l'esterno come se provenisse da dietro lo specchio.
Uno specchio concavo ha una superficie riflettente che curva verso l'interno, come l'interno di un cucchiaio. È uno specchio convergente: i raggi paralleli riflessi dalla superficie si muovono verso un punto focale davanti allo specchio. Uno specchio convesso si curva verso l'esterno, come il dorso di un cucchiaio. È uno specchio divergente: i raggi riflessi si diffondono verso l'esterno e sembrano provenire da un punto focale virtuale dietro lo specchio.
| Caratteristica | Specchio concavo | Specchio convesso |
|---|---|---|
| Superficie riflettente | Curve verso l'interno | Curve verso l'esterno |
| Comportamento leggero | Converge i raggi paralleli riflessi verso un punto focale | Diverge i raggi riflessi come se avessero origine dietro lo specchio |
| Punto focale | Vero punto focale davanti allo specchio | Punto focale virtuale dietro lo specchio |
| Formazione dell'immagine | Può formare immagini reali o virtuali, a seconda della posizione dell'oggetto | Forma sempre un'immagine virtuale, verticale, ridotta |
| Visualizzazione della copertura | Spesso selezionato per la messa a fuoco o l'ingrandimento; il campo visivo effettivo dipende dalla geometria del sistema | Spesso selezionato quando è necessaria una copertura visiva più ampia |
| Usi comuni | Messa a fuoco, illuminazione, telescopi, ingrandimento, strumenti ottici | Visualizzazione di sicurezza, riduzione dell'angolo cieco, sorveglianza e osservazione grandangolare |
Risposta rapida: scegli uno specchio convesso quando la priorità è una visione più ampia. Scegli uno specchio concavo quando il sistema ottico deve raccogliere, mettere a fuoco o ingrandire la luce.
Per uno specchio concavo, le caratteristiche dell'immagine cambiano quando l'oggetto si sposta rispetto al punto focale ( F ) e al centro di curvatura ( C ). Nell'approssimazione parassiale, un oggetto fuori dal punto focale forma davanti allo specchio un'immagine reale e invertita. Un oggetto tra il punto focale e la superficie dello specchio forma un'immagine virtuale, verticale e ingrandita dietro lo specchio.
| Posizione oggetto | Posizione immagine | Tipo immagine | Orientamento e dimensione |
|---|---|---|---|
| Oltre C | Tra C e F | Vero | Invertito e ridotto |
| A C | A C | Vero | Invertito e approssimativamente della stessa dimensione |
| Tra C e F | Oltre C | Vero | Invertito e ingrandito |
| A F | All'infinito | Nessun piano dell'immagine finito | I raggi riflessi sono approssimativamente paralleli |
| Tra F e lo specchio | Dietro lo specchio | Virtuale | Eretto e allargato |
Uno specchio convesso produce sempre un tipo di immagine per un oggetto reale posto di fronte ad esso: virtuale, verticale e ridotta. I raggi riflessi non si incontrano fisicamente. Le loro estensioni all'indietro sembrano invece incontrarsi dietro lo specchio, dove si percepisce l'immagine virtuale.

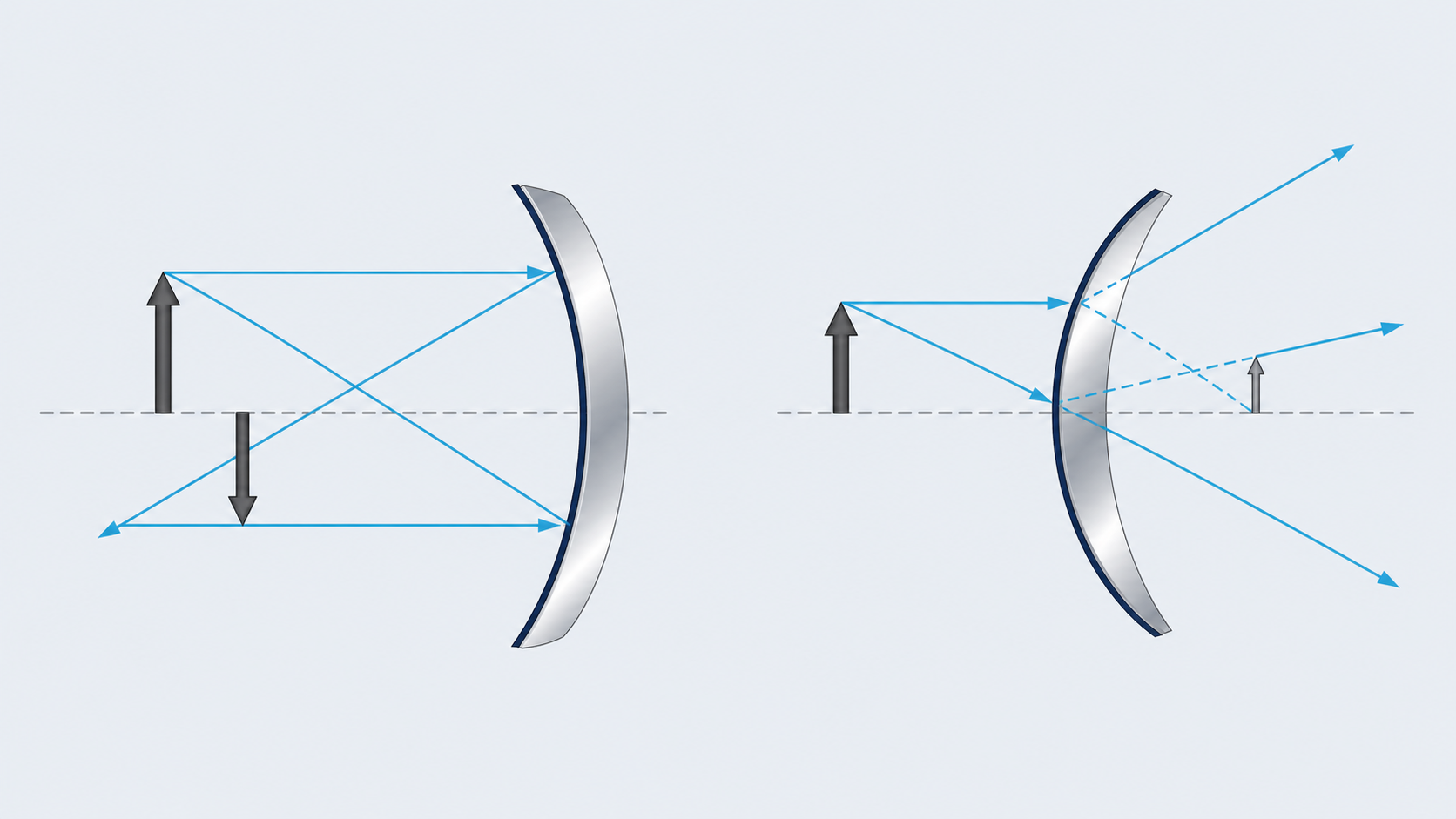

Gli specchi concavi possono formare immagini reali o virtuali; gli specchi convessi formano immagini virtuali, verticali, ridotte.
Uno specchio concavo ha una superficie riflettente rivolta verso l'interno. Uno specchio convesso ha una superficie riflettente rivolta verso l'esterno. Questa differenza geometrica determina il modo in cui ciascuno specchio reindirizza la luce incidente.
Gli specchi concavi sono specchi convergenti. I raggi paralleli incidenti vicino all'asse ottico si riflettono verso un punto focale davanti allo specchio. Gli specchi convessi sono specchi divergenti. I loro raggi riflessi si diffondono verso l'esterno e sembrano provenire da un punto focale virtuale dietro lo specchio.
Gli specchi concavi possono creare immagini reali che possono essere proiettate su uno schermo o immagini virtuali che non possono essere proiettate. Il risultato dipende dalla posizione dell'oggetto rispetto al punto focale. Gli specchi convessi creano sempre immagini virtuali, verticali, ridotte.
Gli specchi convessi vengono spesso utilizzati laddove è utile un'ampia copertura visiva, come agli incroci, nei magazzini e nei sistemi di visione di sicurezza. Gli specchi concavi sono comunemente usati quando un sistema ottico deve focalizzare o raccogliere la luce, come nei sistemi di illuminazione, nei telescopi e negli specchi di ingrandimento.
Il campo visivo non è determinato solo dal tipo di specchio. Anche il diametro dello specchio, la curvatura, la posizione di montaggio, la distanza dell'oggetto e il sistema ottico complessivo influiscono sull'area di visualizzazione utilizzabile e sulla qualità dell'immagine.
| Applicazione | Tipico tipo di specchio | Perché viene utilizzato |
|---|---|---|
| Sicurezza e visione d'angolo | Convesso | Fornisce un'area osservabile più ampia con un'immagine verticale |
| Visualizzazione del veicolo e dell'angolo cieco | Disegni di specchi convessi o asferici | Aiuta ad aumentare la copertura visibile; la riduzione dell'immagine deve essere considerata quando si giudica la distanza |
| Specchi per trucco e rasatura | Concavo | Può fornire un'immagine virtuale verticale e ingrandita quando il viso si trova all'interno della lunghezza focale |
| Telescopi riflettenti | Concavo | Raccoglie e focalizza la luce proveniente da oggetti distanti |
| Illuminazione e raccolta dei fasci | Concavo | Può raccogliere o reindirizzare la luce verso un percorso ottico definito |
| Visione artificiale e strumenti ottici | Dipende dalla progettazione del sistema | La curvatura, il rivestimento, il substrato, la figura della superficie e l'allineamento determinano le prestazioni |
Gli specchi convessi vengono spesso utilizzati per un'ampia copertura visiva, mentre gli specchi concavi vengono utilizzati per focalizzare o raccogliere la luce.
Per un sistema ottico ingegnerizzato, il tipo di specchio è solo il primo passo di selezione. Lo specchio deve inoltre essere specificato per l'applicazione effettiva, la gamma di lunghezze d'onda, il layout ottico, l'ambiente e l'obiettivo prestazionale.
Quando richiedi uno specchio concavo o convesso personalizzato, prepara le seguenti informazioni:
Applicazione e funzione ottica
Lunghezza d'onda operativa o intervallo di lunghezze d'onda
Tipo di specchio, raggio di curvatura, lunghezza focale o prescrizione
Requisiti di diametro, apertura libera, spessore e bordo
Materiale del substrato e condizioni ambientali
Rivestimento riflettente e intervallo di riflettanza target
Requisiti di figura della superficie, qualità della superficie, rugosità e centratura
Quantità, requisiti del prototipo e disegno tecnico
Per i requisiti ottici personalizzati, esamina quelli disponibili Servizio ottico personalizzato . Per considerazioni su ispezioni e verifiche, cfr Soluzioni metrologiche chiave.
Condividi il tuo disegno e la lunghezza d'onda, il diametro, il raggio di curvatura, il substrato, il rivestimento, i requisiti di qualità della superficie e la quantità richiesti. Una specifica chiara aiuta il team di ingegneri a valutare la producibilità e a consigliare una configurazione dello specchio adeguata.
Uno specchio concavo si curva verso l'interno e converge la luce riflessa. Uno specchio convesso si curva verso l'esterno e diverge la luce riflessa. Ciò fa sì che formino tipi di immagini diversi e servano a scopi ottici diversi.
No. Uno specchio convesso forma davanti allo specchio un'immagine virtuale, verticale e ridotta di un oggetto reale. L'immagine appare dietro la superficie riflettente e non può essere proiettata su uno schermo.
SÌ. Quando un oggetto si trova al di fuori del punto focale di uno specchio concavo, i raggi riflessi possono convergere davanti allo specchio per formare un'immagine reale, invertita. Quando l'oggetto è all'interno del punto focale, l'immagine è virtuale, verticale e ingrandita.
In applicazioni di visione di sicurezza comparabili, uno specchio convesso generalmente fornisce una copertura visiva più ampia perché forma un'immagine ridotta. Il campo visivo effettivo dipende ancora dalle dimensioni dello specchio, dalla curvatura, dalla posizione di installazione e dalla geometria del sistema.
La curvatura verso l'esterno fa sì che i raggi riflessi divergano. Il tuo occhio riconduce quei raggi a un'immagine virtuale dietro lo specchio e quell'immagine è più piccola dell'oggetto. Questo è il motivo per cui la percezione della distanza deve essere presa in considerazione nelle applicazioni di sicurezza.
Fornire l'applicazione, la lunghezza d'onda, la prescrizione dello specchio o il raggio di curvatura, le dimensioni, il substrato, il rivestimento, i requisiti di qualità della superficie, la quantità e un disegno, se disponibile. Questi dettagli consentono a un produttore di ottiche di valutare accuratamente il progetto.
Per i principi fondamentali del ray-tracing e la formazione dell'immagine a specchio sferico, vedere OpenStax: specchi sferici.
