פונקציות עדשת אובייקטיב של מיקרוסקופ: מדריך פי 4, 10, 40 ו-100

עדכון אחרון: 15 ביולי, 2026

מטרת מיקרוסקופ היא המכלול האופטי הממוקם הקרוב ביותר לדגימה. הוא אוסף אור מהדגימה ומספק את ההגדלה העיקרית המשמשת ליצירת תמונת המיקרוסקופ. במיקרוסקופ מתוקן אינסוף, המטרה מייצרת קרני אור מקבילות ועדשת צינור יוצרת את תמונת הביניים.

תצורת הוראה נפוצה בעלת שלושה מטרות כוללת עדשות אובייקטיביות של 4x, 10x ו-40x . עם עינית פי 10, מטרות אלו מספקות הגדלה חזותית של פי 40, פי 100 ו-400. מיקרוסקופים רבים למעבדה כוללים גם מטרה של טבילת שמן פי 100, אם כי תצורות המיקרוסקופ משתנות בהתאם ליצרן וליישום.

מדריך זה מסביר מה עושים מטרות מיקרוסקופ, כיצד כוחות האובייקטיביים הנפוצים שונים, כיצד לחשב הגדלה כוללת, וכיצד צמצם מספרי, מרחק עבודה, תיקון אופטי ואמצעי טבילה משפיעים על איכות התמונה.

טייק אווי מפתח

• המטרה היא המכלול האופטי הקרוב ביותר לדגימה ומספקת את ההגדלה העיקרית של תמונת המיקרוסקופ.

• תצורת הוראה נפוצה בעלת שלוש מטרות משתמשת ביעדים של פי 4 סריקה, פי 10 בהספק נמוך ו-40 פעמים בהספק גבוה.

• עם עינית פי 10, מטרות פי 4, 10 ו-40 מספקות הגדלה חזותית כוללת של פי 40, פי 100 ו-400.

• מיקרוסקופים מעבדתיים רבים מוסיפים מטרה לטבילת שמן פי 100, ומייצרים הגדלה חזותית כוללת של פי 1000 עם עינית פי 10.

• הגדלה גבוהה יותר אינה מספקת אוטומטית רזולוציה טובה יותר. גם צמצם מספרי, אורך גל תאורה, תיקון אופטי ותאימות מערכת חשובים.

• מטרות בעוצמה נמוכה יותר מספקות בדרך כלל שדה ראייה רחב יותר ומרחק עבודה ארוך יותר, מה שמקל על איתור ומרכז דגימה.

• פסי צבע אובייקטיביים נפוצים הם אדום עבור פי 4, צהוב עבור פי 10, כחול בהיר עבור פי 40 ולבן עבור פי 100, אך יש לבדוק תמיד את המפרט החרוט.

• שמן, מים, גליצרול ומטרות יבשות דורשות אמצעי הדמיה שונים. השתמש רק באמצעי הטבילה שצוין על ידי היצרן האובייקטיבי.

מה עושה עדשה אובייקטיבית במיקרוסקופ?

עדשת האובייקטיבית היא אחד החלקים החשובים ביותר במערכת ההדמיה של המיקרוסקופ. הוא מבצע מספר פונקציות קשורות.

• איסוף אור: המטרה לוכדת אור המועבר דרך, מוחזר או נפלט על ידי הדגימה.

• מתן הגדלה ראשונית: המטרה מגדילה את מידע הדגימה לפני שהיא מגיעה לעינית או למצלמה.

• פתרון פרטים עדינים: הצמצם המספרי של המטרה הוא גורם מרכזי בקביעת פרטי הדגימה הקטנים ביותר שהמיקרוסקופ יכול להבחין בו.

• שליטה בשדה הראייה: הגדלה נמוכה יותר מציגה בדרך כלל שטח דגימה גדול יותר, בעוד שהגדלה גבוהה יותר מראה שטח קטן יותר.

• קביעת מרחק עבודה: העיצוב האובייקטיבי קובע את המרחק בין האלמנט הקדמי שלו לבין הדגימה כאשר התמונה בפוקוס.

• תיקון סטיות אופטיות: עיצובים אובייקטיביים מספקים רמות שונות של תיקון עבור סטייה כרומטית, סטייה כדורית ועקמומיות שדה.

במיקרוסקופ סופי מצומד, המטרה יוצר את תמונת הביניים ישירות. במיקרוסקופ מודרני מתוקן אינסוף, המטרה שולחת קרניים מקבילות בקירוב לתוך גוף המיקרוסקופ, ועדשת הצינור יוצרת את תמונת הביניים. ההבחנה הזו חשובה מכיוון שמטרות מתוקנות אינסוף חייבות להיות מותאמות למערכת הצינור-עדשות הנכונה.

מהן 3 העדשות האובייקטיביות במיקרוסקופ?

במיקרוסקופ מורכב חינוכי נפוץ, שלוש העדשות האובייקטיביות הן:

1. מטרת סריקה פי 4

2. מטרת צריכת חשמל נמוכה פי 10

3. מטרה בעלת הספק גבוה פי 40

חלק מהחומרים בכיתה קוראים ליעד פי 4 'הספק נמוך' ולמטרה פי 10 'הספק בינוני.' שמות אלו אינם עקביים לחלוטין בין היצרנים ומערכות ההוראה. לכן ההגדלה החקוקה על קנה האובייקטיבי אמינה יותר מהשם המתאר.

מטרה	משותף תיאור	הגדלה כוללת עם 10x עינית רצועת	צבע משותפת	מטרה אופיינית
4x	מטרת סריקה	פי 40	אָדוֹם	מציאת, מרכז וסקר את הדגימה
פי 10	מטרה בהספק נמוך	פי 100	צָהוֹב	תצפית כללית ובדיקה ראשונית
פי 40	מטרה בעלת הספק גבוה	פי 400	תכלת	התבוננות במבנים קטנים יותר ובפרטים עדינים יותר
פי 100	מטרת טבילה בעוצמה גבוהה במערכות ביולוגיות רבות	פי 1000	לָבָן	תצפית ברזולוציה גבוהה כאשר המטרה והכנת הדגימה תואמות

קודי הצבע שלמעלה הם קודי הגדלה נפוצים שתועדו על ידי Nikon MicroscopyU ומשמשים יצרנים רבים. מטרות מיוחדות עשויות להשתמש בסימונים נוספים עבור מדיום טבילה, תיקון אופטי, ניגודיות פאזה או פונקציות אחרות. ודא תמיד את סימון החבית המלא ואת גיליון הנתונים של היצרן.

מטרת סריקה 4x

מטרת הסריקה 4x משמשת בדרך כלל כדי להתחיל תצפית. הוא מספק שדה ראייה גדול, מה שמקל על איתור הדגימה והצבת אזור העניין בקרבת מרכז הנתיב האופטי.

עם עינית פי 10, החישוב הוא:

4x אובייקטיבי × 10x עינית = 40x הגדלה חזותית כוללת

אובייקטיבי הגדלה נמוכה יותר הם בדרך כלל בעלי מרחק עבודה ארוך יותר מאשר אובייקטיבי בהגדלה גבוהה יותר. עם זאת, מרחק העבודה בפועל תלוי בסדרת המטרה, בצמצם המספרי, בתיקון האופטי, והאם לאובייקט יש עיצוב למרחק עבודה ארוך.

שימושים טיפוסיים עבור מטרה פי 4 כוללים:

• מציאת דגימה על שקופית מוכנה

• סקר קטע רקמה גדול

• מרכז את האזור שייצפה מאוחר יותר בהגדלה גבוהה יותר

• בדיקת הסידור הכולל של תכונות גדולות יותר

מטרת צריכת חשמל נמוכה פי 10

מטרת 10x משמשת בדרך כלל לתצפית כללית לאחר שהדגימה אותרה ב-4x. הוא מספק יותר פרטים מאשר מטרת הסריקה תוך שמירה על שדה ראייה ומרחק עבודה פרקטי יחסית.

עם עינית פי 10:

10x אובייקטיבי × 10x עינית = 100x הגדלה חזותית כוללת

שימושים טיפוסיים עבור מטרה פי 10 כוללים:

• בחינת ארגון רקמות כללי

• איתור תאים או מבנים לתצפית בעוצמה גבוהה יותר

• בדיקת שדה בהיר שגרתית

• מיקוד ראשוני והתאמת תאורה

חלק מהחומרים החינוכיים מתארים פי 10 כיעד בעוצמה בינונית. מכיוון שהטרמינולוגיה הזו משתנה, על המשתמשים לזהות את המטרה לפי הגדלה החרוטה של ​​פי 10.

מטרת עוצמה גבוהה פי 40

מטרת 40x משמשת בדרך כלל כדי לצפות בפרטי דגימה עדינים יותר. בהשוואה למטרות פי 4 ו-10, זה בדרך כלל מספק שדה ראייה קטן יותר ומרחק עבודה קצר יותר.

עם עינית פי 10:

40x אובייקטיבי × 10x עינית = 400x הגדלה חזותית כוללת

יש לאתר את הדגימה ולמרכז אותה עם מטרה בעלת עוצמה נמוכה יותר לפני המעבר ל-40x. יש להשתמש בזהירות במיקוד העדין מכיוון שהאלמנט הקדמי האובייקטיבי קרוב יותר לכיסוי הכיסוי.

שימושים טיפוסיים עבור מטרה פי 40 כוללים:

• התבוננות במבני תאים קטנים יותר

• בחינת פרטים עדינים בדגימות ביולוגיות מוכנות

• בדיקת תכונות משטח קטנות יותר

• ביצוע הדמיה בפרטים גבוהים יותר כאשר המטרה והתאורה מתאימים בצורה נכונה

מטרה של פי 40 לא מספקת באופן אוטומטי פירוט רב יותר מאשר כל מטרה בהגדלה נמוכה יותר. רזולוציה שימושית תלויה גם בצמצם מספרי, אורך גל תאורה, ניגודיות הדגימה, תנאי כיסוי ותיקון אופטי.

מה לגבי מטרת טבילת שמן פי 100?

מיקרוסקופים מעבדתיים ביולוגיים רבים כוללים מטרת טבילת שמן פי 100 בנוסף למטרות פי 4, 10 ו-40. קיימים גם עיצובים אחרים של 100x, כולל מטרות טבילה יבשות או חלופיות, ולכן יש לבדוק את סימון החבית לפני השימוש.

עם עינית פי 10:

אובייקטיבי פי 100 × עינית פי 10 = הגדלה חזותית כוללת של פי 1000

אובייקט טבילה בשמן מיועד לפעול עם שמן טבילה מוגדר בין הכיסוי לעדשת האובייקט הקדמית. מדיום הטבילה מפחית את אי המשכיות מקדם השבירה בנתיב האופטי ומאפשר למטרה לאסוף קונוס רחב יותר של אור יוצר תמונה.

על פי המשאבים הטכניים של Evident במיקרוסקופיה, למטרות רבות של טבילת שמן יש פתחים מספריים בין כ-1.0 ל-1.35, בעוד שחלק מהעיצובים מגיעים לכ-1.40. ערכים אלה אינם מפרטים עבור כל מטרה פי 100; יש לקרוא את ה-NA בפועל מהקנה האובייקטיבי או גיליון הנתונים של המוצר.

כללי הפעלה חשובים כוללים:

• השתמש בשמן טבילה רק עם מטרה מסומנת לטבילת שמן.

• אל תחליף שמן במים או בגליצרול אלא אם המטרה תוכננה במיוחד עבור המדיום הזה.

• השתמש בשמן הטבילה המומלץ על ידי יצרן המיקרוסקופ או האובייקטיב.

• הסר שמן טבילה לאחר השימוש לפי נוהל הניקוי של היצרן.

• אין לסובב אובייקט יבש דרך שמן טבילה ולזהם את האלמנט הקדמי שלו.

כיצד לחשב הגדלה כוללת של מיקרוסקופ

עבור תצפית חזותית ישירה דרך עינית, ההגדלה הכוללת מחושבת על ידי הכפלת ההגדלה האובייקטיבית בהגדלת העינית.

הגדלה חזותית כוללת = הגדלה אובייקטיבית × הגדלה של עינית

הגדלה אובייקטיבית	הגדלה חזותית	כוללת הגדלה חזותית
4x	פי 10	פי 40
פי 10	פי 10	פי 100
פי 40	פי 10	פי 400
פי 100	פי 10	פי 1000

חישוב זה חל על תצפית חזותית כאשר אין רכיב נוסף לשינוי הגדלה. עדשות ביניים, מערכות זום, מתאמי מצלמה, אופטיקה של ממסר, גודל חיישן והגדלת תצוגה יכולים לשנות את קנה המידה הסופי של התמונה במערכת הדמיה דיגיטלית.

מטרות מיקרוסקופ עם עוצמה נמוכה לעומת עוצמה גבוהה

אופיינית	מטרה בעלת הספק נמוך יותר	מטרה בעלת עוצמה גבוהה יותר
אזור דגימה גלוי	בדרך כלל גדול יותר	בדרך כלל קטן יותר
מרחק עבודה	בדרך כלל ארוך יותר בסדרות אובייקטיביות קונבנציונליות	בדרך כלל קצר יותר, אלא אם כן תוכנן במיוחד למרחק עבודה ארוך
מציאת הדגימה	קל יותר	יותר קשה
מיקוד רגישות	לְהוֹרִיד	גבוה יותר
תפקיד אופייני	סריקה ותצפית כללית	התבוננות בפרטים קטנים יותר
רזולוציה פוטנציאלית	תלוי ב-NA ובתכנון המערכת	יכול להיות גבוה יותר כאשר NA ותנאי המערכת תומכים בכך

אין להעריך את מרחק העבודה מתוך הגדלה בלבד. Nikon MicroscopyU מציינת שמרחק העבודה בפועל משתנה במידה רבה עם תיקון אופטי, צמצם מספרי, יצרן ויישום. מטרות למרחק עבודה ארוכים יכולים אפוא להיות שונים באופן מהותי ממטרות קונבנציונליות באותה הגדלה.

להשוואה ממוקדת, קרא מטרות מיקרוסקופ עם עוצמה נמוכה לעומת עוצמה גבוהה.

איזו מטרה מספקת את ההגדלה הקטנה ביותר?

בתצורה נפוצה של 4x, 10x ו-40x של שלושה אובייקטים, מטרת הסריקה של 4x מספקת את ההגדלה הכוללת הנמוכה ביותר.

בשימוש עם עינית פי 10:

4x × 10x = הגדלה חזותית כוללת של 40x

תשובה זו חלה במיוחד על מיקרוסקופ שהמטרה המותקנת הנמוכה ביותר שלו היא פי 4. חלק ממערכות המיקרוסקופ כוללות 1x, 2x, 2.5x או מטרות אחרות בהגדלה נמוכה יותר. המטרה המותקנת עם ההגדלה החרוטה הנמוכה ביותר תספק את ההגדלה האובייקטיבית הנמוכה ביותר.

למידע נוסף ב לאיזו עדשת אובייקט יש את כוח ההגדלה הנמוך ביותר?

איזו מטרה מספקת את ההגדלה הכוללת הגבוהה ביותר?

מבין המטרות של פי 4, 10 ו-40, מטרת פי 40 מספקת את ההגדלה הכוללת הגבוהה ביותר . עם עינית פי 10, היא מספקת הגדלה חזותית כוללת של פי 400.

אם אותו מיקרוסקופ כולל גם אובייקט של 100x, האובייקט של 100x מספק הגדלה חזותית כוללת של 1000x עם עינית של 10x.

עם זאת, ההגדלה המספרית הגבוהה ביותר היא לא תמיד ההגדרה השימושית ביותר. הגדלה מעבר ליכולת הפתרון של המערכת האופטית רק הופכת את הטשטוש הקיים לגדול יותר מבלי לחשוף פרטים נוספים על הדגימה. זה נקרא בדרך כלל הגדלה ריקה.

כיצד לקרוא את סימוני האובייקטים במיקרוסקופ

חביות אובייקטיביות מכילות מידע טכני חשוב. סימון היפותטי כגון:

תוכנית 40x/0.65 ∞/0.17

עשוי להעביר את המידע הבא:

סימון	משמעות
לְתַכְנֵן	המטרה נועדה לספק שטוחות שדה משופרת.
פי 40	ההגדלה האובייקטיבית הנומינלית בשימוש עם מערכת עדשות הצינור המיועדת.
0.65	הצמצם המספרי של המטרה.
∞	המטרה מיועדת למערכת אופטית מתוקנת אינסוף.
0.17	המטרה מיועדת לכיסוי נומינלי של 0.17 מ'מ בתנאים שצוינו.

דוגמה זו אינה מתארת ​​כל מטרה פי 40. הגדלה, NA, דרישות כיסוי כיסוי, מדיום טבילה, תאימות צינור-עדשות, צווארון תיקון ותיקון אופטי משתנים בין הדגמים האובייקטיביים.

סימנים נפוצים אחרים כוללים:

• שמן: השתמש בשמן הטבילה שצוין.

• W או מים: השתמש בתנאי טבילה במים שצוינו.

• Gly או Glycerol: השתמש במדיום טבילה של גליצרול שצוין.

• Achromat: מטרה עם תיקון סטייה כרומטית וכדורית בסיסית.

• פלואור או פלואוריט: מטרה עם רמת תיקון גבוהה יותר ובדרך כלל ביצועים גבוהים יותר מאכרומט בסיסי.

• Apo או Apochromat: מטרה מתוקנת במיוחד המיועדת לביצועי צבע ורזולוציה תובעניים.

• LWD, ELWD או SLWD: עיצובים למרחקי עבודה ארוכים, ארוכים במיוחד או ארוכים במיוחד.

• Ph: מטרה המיועדת למערכת ניגודיות פאזה מוגדרת.

מערכות אובייקטיביות מתוקנות אינסוף אינן ניתנות להחלפה אוטומטית בין מותגי מיקרוסקופים. אורך מוקד עדשת צינור, אסטרטגיית תיקון, חוט הרכבה, מרחק פרפוקאלי וגורמי עיצוב אחרים חייבים להיות תואמים.

צמצם מספרי ורזולוציית מיקרוסקופ

צמצם מספרי הוא מדד הקשור לטווח הזוויתי של האור שאובייקטיבי יכול לאסוף ולמקדם השבירה של המדיום בין הדגימה לאובייקט.

הביטוי הסטנדרטי הוא:

NA = n × sin(θ)

אֵיפֹה:

• n הוא מקדם השבירה של מדיום ההדמיה.

• θ הוא מחצית מהצמצם הזוויתי של חרוט האור המקובל של המטרה.

עבור מערכת מוגבלת עקיפה פשוטה, הרזולוציה לרוחב מתבטאת בדרך כלל כך:

d ≈ λ / (2 × NA)

אֵיפֹה:

• d הוא ההפרדה המינימלית בין שתי נקודות שניתן לפתור לפי המודל האמור.

• λ הוא אורך גל ההארה.

• NA הוא הצמצם המספרי.

הנוסחה מראה מדוע הגדלה לבדה אינה קובעת את הרזולוציה. אורך גל תאורה קצר יותר או צמצם מספרי גבוה יותר יכולים להפחית את המרחק התיאורטי הניתן לפתרון. ביצועי התמונה בפועל תלויים גם בתיקון סטייה, תאורה, שיטת ניגודיות, הכנת דגימה, דגימה, יישור ותאימות מערכת.

Nikon MicroscopyU נותנת טווח מעשי נפוץ להגדלה שימושית כוללת של בערך:

500 עד 1000 × NA אובייקטיבי

זהו קו מנחה ולא ערובה אוניברסלית. הגדלת תמונה מעבר לטווח השימושי לא בהכרח חושפת פרטים נוספים.

איזו עדשת אובייקטיבית אוספת הכי הרבה אור?

לא ניתן לקבוע את התשובה מהגדלה בלבד. השווה את הצמצם המספרי ואת העיצוב האופטי המלא של המטרות.

בתוך עיצובי אובייקטיביים דומים, צמצם מספרי גבוה יותר אומר שהאובייקטיבי יכול לקבל קונוס רחב יותר של אור יוצר תמונה. זה בדרך כלל תומך ביכולת פתרון גדולה יותר ויכול להגדיל את האות שנאסף, אבל בהירות התמונה הסופית תלויה גם בהגדלה, מצב תאורה, שידור, חשיפה, הגדרות המצלמה ומאפייני הדגימה.

לכן, אין לתאר אוטומטית מטרה פי 40 כאוספת יותר אור מכל מטרה פי 10. יש להשוות את תנאי ה-NA והמערכת בפועל.

שדה ראיה ומרחק עבודה

לעתים קרובות ניתן להעריך את קוטר שדה הדגימה הנצפה דרך עינית באמצעות:

קוטר שדה הדגימה ≈ מספר שדה עינית ÷ הגדלה אובייקטיבית

הקשר הפשוט הזה חל כאשר אין אופטיקה נוספת לשינוי הגדלה. זה מסביר מדוע הגדלת הגדלה אובייקטיבית מפחיתה בדרך כלל את שטח הדגימה הנראית לעין.

מרחק עבודה הוא המרחק בין האלמנט הקדמי של המטרה לבין הדגימה או כיסוי הכיסוי כאשר הדגימה בפוקוס. בסדרות אובייקטיביות קונבנציונליות, מרחק העבודה פוחת בדרך כלל ככל שההגדלה והצמצם המספרי גדלים. יעדים מיוחדים למרחקי עבודה הם יוצאי דופן חשובים.

אל תפרסם ערך מרחק עבודה קבוע אחד עבור כל היעדים של 10x, 40x או 100x. הערך הנכון חייב להגיע מגיליון הנתונים עבור המודל האובייקטיבי הספציפי.

כיצד לבחור את מטרת המיקרוסקופ הנכונה

בחירה אובייקטיבית צריכה להתחיל עם היישום, לא עם ההגדלה הגבוהה ביותר הזמינה.

גורם בחירה	למה זה חשוב
הַגדָלָה	קובע את סולם התמונה הנומינלי בשימוש עם מערכת המיקרוסקופ המיועדת.
צמצם מספרי	משפיע על איסוף אור ויכולת פתרון מוגבלת בעקיפה.
מרחק עבודה	קובע את המרווח הפיזי הזמין בין המטרה לדגימה.
שדה ראיה	קובע כמה מהדגימה ניתן לצפות בבת אחת.
תיקון אופטי	משפיע על תיקון כרומטי, תיקון כדורי ושטיחות שדה.
מדיום טבילה	חייב להתאים לעיצוב האובייקטיבי: יבש, שמן, מים, גליצרול, סיליקון או מדיום מוגדר אחר.
דרישת כיסוי כיסוי	מטרות High-NA יכולות להיות רגישות לעובי כיסוי ותנאי הרכבה של הדגימה.
מערכת עדשות צינור	יש להתאים מטרות מתוקנות אינסוף לעדשת צינור תואמת.
טווח אורכי גל	ציפויים ותיקון סטייה חייבים להתאים לאורכי הגל של ההארה והזיהוי.
שיטת ניגודיות	Brightfield, פלואורסצנציה, ניגודיות פאזה, DIC ושיטות אחרות יכולות לדרוש תכונות אובייקטיביות שונות.

יעד התחלה מוצע לפי משימה

תצפית משימת	נקודת התחלה משותפת
מצא ומרכז דגימה	מטרת סריקה פי 4
התבוננות כללית	מטרה פי 10
התבונן במבני דגימה קטנים יותר	אובייקטיבי פי 40, כאשר הוא תואם את הדגימה ושיטת ההדמיה
תצפית ביולוגית גבוהה NA	מטרת טבילה תואמת שנבחרה עבור הדגימה והשיטה
בדיקת OEM או מערכת הדמיה קומפקטית	יעד שנבחר או תוכנן מתוך דרישות אופטיות ברמת המערכת

כיצד להשתמש ביעדי 4x, 10x ו-40x בבטחה

1. הנח את הדגימה המוכנה על במת המיקרוסקופ.

2. בחר את מטרת הסריקה פי 4.

3. אתר ומרכז את אזור העניין.

4. התאם את התאורה והפוקוס בהתאם להוראות יצרן המיקרוסקופ.

5. סובב אל המטרה פי 10 וחדד את המיקוד.

6. מרכז מחדש את התכונה לפני המעבר לפי 40 מכיוון ששדה הראייה ילך ויקטן.

7. ב-40x, השתמש בהליך המיקוד העדין המתאים והימנע ממגע בין המטרה לכיסוי.

8. השתמש במדיום טבילה רק אם המטרה שנבחרה תוכננה במיוחד עבורו.

אלו עקרונות כלליים. פעל תמיד לפי הוראות ההפעלה עבור המיקרוסקופ, המטרה, הבמה, מחזיק הדגימה ומערכת המיקוד הספציפיים.

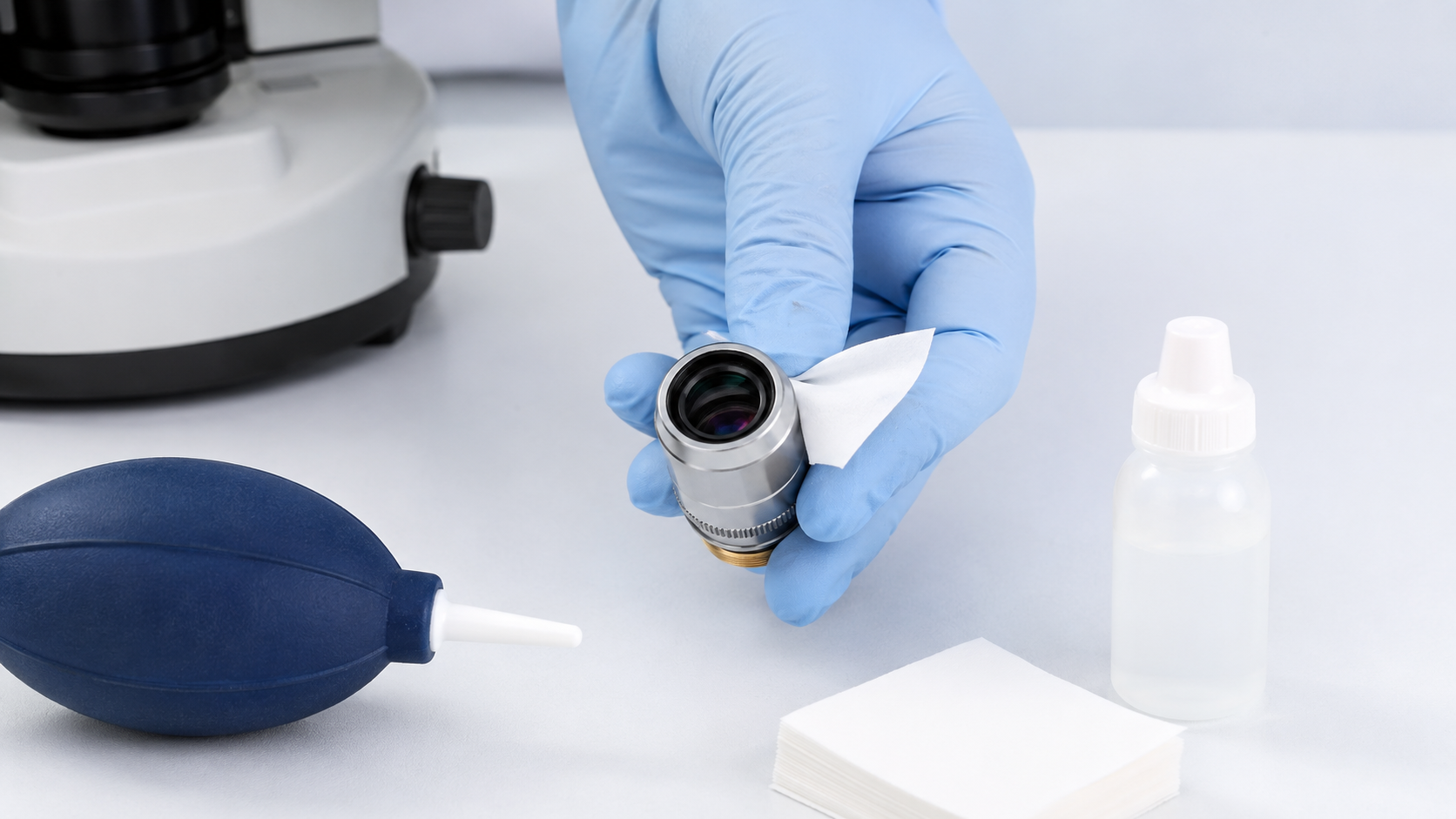

כיצד לנקות אובייקט מיקרוסקופ

עדשות אובייקטיביות הן רכיבים אופטיים מדויקים עם משטחים וציפויים אופטיים רגישים. השתמש בשיטת הניקוי שצוינה על ידי יצרן המיקרוסקופ או האובייקטיב.

1. בדוק את המשטח האופטי תחת תאורה מתאימה לפני הניקוי.

2. הסר אבק רופף עם מפוח אוויר נקי מתאים.

3. השתמש בנייר עדשות בדרגה אופטית ולא במרקם פנים, מגבות נייר או בד רגיל.

4. מרחו כמות קטנה של נוזל ניקוי שאושר על ידי היצרן על נייר העדשה במקום להציף את המטרה.

5. נגב את המשטח האופטי בעדינות בשיטה המומלצת על ידי היצרן.

6. השתמש בחתיכת נייר עדשה טריה עבור כל מעבר ניקוי.

7. בדוק שוב את המשטח לאיתור שמן, אבק, סיבים או שאריות.

Evident/Olympus מפרסמת שיטה כללית באמצעות נייר עדשה ונוזל מתאים לניקוי עדשות, אך תאימות החומר והציפוי עשויה להיות שונה. פעל לפי ההוראות עבור המטרה הספציפית במקום להניח שממס אחד בטוח לכל מכלול אופטי.

לאחר שימוש במטרת טבילה בשמן, הסר את השמן מיד בהתאם לנוהל היצרן של האובייקט. הימנע מהעברת שמן ליעדים יבשים בעת סיבוב האף.

זקוק למיקרו-מטרה מותאמת אישית עבור מערכת הדמיה OEM?

כאשר יעד קטלוגי סטנדרטי אינו עומד בטווח העבודה הנדרש, שדה הראייה, טווח אורכי הגל, המעטפת המכנית או ביצועי ההדמיה, ייתכן שיהיה צורך להעריך את המטרה כחלק מהמערכת האופטית השלמה.

לסקירה הנדסית, הכינו את המידע הבא:

• הגדלת יעד

• נדרש צמצם או רזולוציה מספריים

• מרחק עבודה

• דרישות שדה אובייקט ותמונה

• טווח אורכי גל

• אורך מוקד עדשת צינור או מרחק מצומד סופי

• פורמט חיישן וגודל פיקסל

• דרישות תיקון אופטי

• מידות הרכבה מכניות

• סביבת הפעלה וכמות ייצור

הצג יכולות מיקרו-אובייקטיביות של אופטיקה להקה | הגש דרישת עיצוב אופטי

שאלות נפוצות

מה התפקיד העיקרי של עדשת אובייקטיבית במיקרוסקופ?

המטרה אוספת אור יוצר תמונה מהדגימה ומספקת את ההגדלה העיקרית. הצמצם המספרי, התיקון האופטי, מרחק העבודה והתאימות למערכת המיקרוסקופ משפיעים מאוד על איכות התמונה.

מהן שלוש עדשות האובייקטיביות במיקרוסקופ?

תצורה חינוכית נפוצה בעלת שלושה מטרות כוללת סריקה פי 4, מטרות צריכת חשמל נמוכה פי 10 וצריכת חשמל גבוהה פי 40. מיקרוסקופים אחרים עשויים לכלול הגדלות אובייקטיביות נוספות או שונות.

מה תפקידה של מטרה בעלת הספק נמוך?

מטרה בעלת עוצמה נמוכה יותר משמשת לאיתור, מרכז ותצפית של שטח דגימה גדול יחסית. זה בדרך כלל מספק שדה ראייה רחב יותר ומרחק עבודה ארוך יותר מאשר מטרה קונבנציונלית בעלת הספק גבוה יותר.

מה תפקידה של מטרה בעלת הספק גבוה?

מטרה בעלת הספק גבוה מגדילה שטח דגימה קטן יותר לצורך תצפית מפורטת. כמות הפרטים הפתורים תלויה בצמצם המספרי ובמערכת האופטית השלמה, לא בהגדלה בלבד.

איזו מטרה מספקת את הגדלה הכוללת הנמוכה ביותר?

בסט של 4x, 10x ו-40x, המטרה של 4x מספקת את ההגדלה הקטנה ביותר. עם עינית פי 10, היא מספקת הגדלה חזותית כוללת של פי 40.

איזו מטרה מספקת את ההגדלה הכוללת הגבוהה ביותר?

מבין המטרות של פי 4, 10 ו-40, מטרת פי 40 מספקת את ההגדלה הכוללת הגבוהה ביותר. אם מותקן אובייקטיבי פי 100, הוא מספק הגדלה אובייקטיבית גדולה יותר משלושת האחרים.

מהם צבעי ה-LPO וה-HPO הנפוצים?

תחת קונבנציית קידוד צבע אובייקטיבית בשימוש נרחב, למטרה בעלת עוצמה נמוכה פי 10 יש פס צהוב ולמטרה בעלת הספק גבוה פי 40 יש פס כחול בהיר. עדיין יש לבדוק את ההגדלה והמפרטים החרוטים מכיוון שמונחים תיאוריים וסימונים מיוחדים משתנים.

האם אובייקטיבי פי 40 מספק הגדלה כוללת של פי 40?

לא כשמסתכלים עליו דרך עינית מגדילה. מטרה פי 40 בשילוב עם עינית פי 10 מספקת הגדלה חזותית כוללת של פי 400.

האם הגדלה גבוהה יותר תמיד אומרת רזולוציה גבוהה יותר?

לא. הרזולוציה תלויה מאוד בצמצם המספרי ובאורך גל ההארה. הגדלה מעבר לפרטים שנפתרו על ידי המערכת האופטית מייצרת תמונה גדולה יותר מבלי לחשוף מידע נוסף.

איזו עדשת אובייקטיבית מספקת את כמות האור הגבוהה ביותר?

לא ניתן לקבוע זאת מהגדלה בלבד. השווה את הצמצם המספרי, השידור, מדיום הטבילה, תנאי ההארה והעיצוב האובייקטיבי המלא.

האם ניתן להשתמש בשמן טבילה עם מטרה פי 40?

רק אם מטרת ה-40x מסומנת ומתועדת באופן ספציפי כמטרת טבילת שמן. מטרות 40x רבות הן מטרות יבשות ואסור לטבול אותן בשמן.

האם ניתן להשתמש באובייקט 100x ללא שמן?

זה תלוי בעיצוב האובייקטיבי. יעדים ביולוגיים רבים של פי 100 מיועדים לטבילת שמן, אך קיימות גרסאות טבילה יבשות ואחרות. עקבו אחר סימון החבית וגיליון הנתונים של היצרן.

הפניות מדעיות וטכניות

1. Nikon MicroscopyU. מפרט מטרה של מיקרוסקופ . התייחסות לסימוני חבית אובייקטיביים, קודי צבע הגדלה, קודי טבילה-מדיה ומפרטים אופטיים.

2. Nikon MicroscopyU. מאפיינים של מטרות מיקרוסקופ . התייחסות לרזולוציה מוגבלת של צמצם מספרי ועקיפה.

3. Nikon MicroscopyU. הרכבת האופטית של המיקרוסקופ . התייחסות לעקרונות האובייקטיב, העינית, הצינור-עדשת, תמונת הביניים וההגדלה הכוללת.

4. Nikon MicroscopyU. מרחק עבודה אובייקטיבי . התייחסות למרחק עבודה והקשר שלו עם הגדלה, צמצם מספרי ועיצוב אובייקטיבי.

5. Nikon MicroscopyU. טווח הגדלה שימושי . הפניה להנחיה המעשית המתייחסת להגדלה שימושית לצמצם מספרי אובייקטיבי.

6. מיקרוסקופיה של ZEISS. הבנת צמצם מספרי ורזולוציית תמונה . התייחסות להשפעה של צמצם מספרי על רזולוציית מיקרוסקופ.

7. מיקרוסקופיה של ZEISS. מפרט מטרה של מיקרוסקופ . התייחסות להגדלה, צמצם, תיקונים, מדיום טבילה ותווית חבית.

8. לייקה מיקרוסיסטמס. עדשת אובייקטיבית מיקרוסקופית . התייחסות לתפקוד אובייקטיבי, צמצם מספרי, רזולוציה, מרחק עבודה ועומק שדה.

9. לייקה מיקרוסיסטמס. מהי הגדלה ריקה? . התייחסות להבדל בין הגדלה מספרית ופרטי תמונה פתורים.

10. ברור מדעי. צמצם מספרי . התייחסות לצמצם מספרי, מדיית טבילה וטווחי מטרה טיפוסיים של טבילת שמן.

11. ברור מדעי. Immersion Media . התייחסות לשמן, מים, גליצרול, מקדם שבירה ותפעול אובייקטיבי טבילה.

12. מדעי החיים ברורים/אולימפוס. כיצד לנקות ולעקר את המיקרוסקופ שלך . התייחסות לנייר עדשה, נוזל ניקוי, שיטת ניגוב ובדיקה לאחר ניקוי.

מאמר זה מספק מידע אופטי ומיקרוסקופי כללי. מפרטי המטרה ודרישות התפעול משתנים בהתאם למוצר. ודא תמיד את סימון החבית, גיליון הנתונים הטכניים והוראות ההפעלה של היצרן עבור המטרה המדויקת ומערכת המיקרוסקופ שבה נעשה שימוש.
