Lente convessa: definizione, tipi, proprietà, usi ed esempi

Ultimo aggiornamento: 6 agosto 2026

Una lente convessa, chiamata anche lente convergente, è più spessa al centro che al bordo e rifrange i raggi luminosi paralleli verso un punto focale. Le lenti convesse vengono utilizzate nell'imaging, nell'ingrandimento, nella focalizzazione del raggio, nella microscopia, nella visione artificiale e in altri sistemi ottici. Questa guida spiega come funzionano le lenti convesse, i loro tipi principali, le proprietà ottiche, gli usi pratici e le informazioni di cui gli ingegneri hanno bisogno quando specificano una lente personalizzata.

In questa guida:

Cos'è una lente convessa?

Una lente convessa è una lente ottica con un profilo superficiale più spesso al centro che al bordo. Nelle normali applicazioni ottiche, ha una potenza ottica positiva e fa sì che i raggi paralleli in entrata convergano dopo essere passati attraverso l'obiettivo.

Il punto in cui si incontrano i raggi paralleli è detto fuoco . La distanza dal piano principale dell'obiettivo a quel punto è la lunghezza focale . La forma della lente, il materiale, la curvatura e il mezzo circostante influiscono tutti sulla lunghezza focale e sulle prestazioni ottiche.

Caratteristiche chiave di una lente convessa

• Più spesso al centro che al bordo

• Lunghezza focale positiva nelle normali applicazioni di imaging

• Converge la luce parallela verso un punto focale

• Può formare immagini reali o virtuali, a seconda della posizione dell'oggetto

• Disponibile nelle forme piano-convessa, bi-convessa e menisco positivo

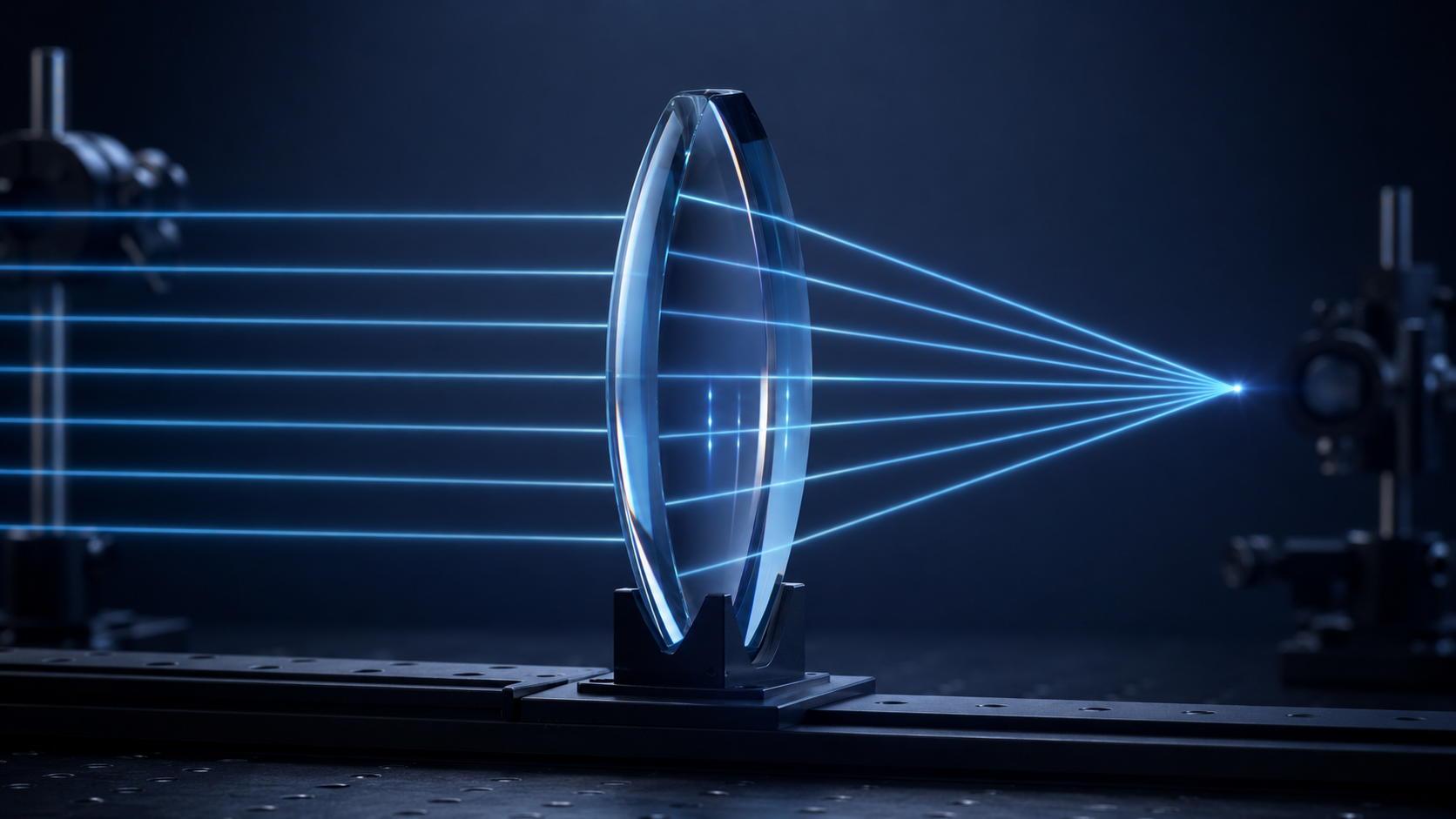

Come funziona una lente convessa?

Una lente convessa funziona attraverso la rifrazione. Quando la luce entra ed esce dalle superfici curve delle lenti, la sua direzione cambia. Per i raggi paralleli che entrano in una lente positiva, i raggi vengono rifratti verso l'asse ottico e convergono vicino al punto focale.

Punto focale e lunghezza focale

Per un oggetto distante, i raggi in arrivo sono approssimativamente paralleli e vengono messi a fuoco sul piano focale. Una lunghezza focale più corta indica una potenza ottica più forte. Una lunghezza focale maggiore indica una potenza ottica inferiore.

Per una lente sottile in aria, la potenza ottica è spesso espressa come:

Potenza ottica = 1/Lunghezza focale

dove la lunghezza focale è misurata in metri e la potenza ottica è espressa in diottrie. La progettazione effettiva del sistema ottico dovrebbe considerare anche lo spessore della lente, l'indice del materiale, la lunghezza d'onda, l'apertura, le aberrazioni e le condizioni di montaggio.

Formazione dell'immagine di una lente convessa e diagrammi dei raggi

Una lente convessa forma immagini diverse a seconda della distanza tra l'oggetto e la lente. Quando l'oggetto è al di fuori della lunghezza focale, l'obiettivo normalmente forma un'immagine reale, invertita, che può essere proiettata su uno schermo o catturata da un sensore. Quando l'oggetto si trova all'interno della lunghezza focale, forma un'immagine virtuale ingrandita e verticale, come vista con una lente d'ingrandimento.

Un diagramma a raggi di una lente convessa di base utilizza tre raggi principali: un raggio parallelo che passa attraverso il punto focale, un raggio attraverso il centro ottico e un raggio attraverso il punto focale che esce parallelo all'asse ottico.

Usi di una lente convessa: esempi quotidiani e di ingegneria

Le lenti convesse vengono utilizzate per raccogliere, mettere a fuoco e formare immagini. Esempi comuni includono lenti d'ingrandimento, macchine fotografiche, microscopi, telescopi, proiettori e occhiali per l'ipermetropia.

Nei sistemi industriali, le lenti convesse vengono utilizzate anche nella visione artificiale, nei sensori ottici e nelle apparecchiature laser. L'obiettivo corretto dipende dalla lunghezza focale, dall'apertura chiara, dalla lunghezza d'onda, dalla distanza di lavoro e dalla qualità dell'immagine richiesta.

1. Fotocamere e sistemi di imaging

Gli elementi di lenti convesse vengono utilizzati nelle fotocamere e nei gruppi di imaging per raccogliere e focalizzare la luce su un sensore di immagine o su un piano di pellicola. Gli ingegneri selezionano la geometria e i rivestimenti delle lenti in base al campo visivo richiesto, alla distanza di lavoro, alla gamma di lunghezze d'onda e al target di qualità dell'immagine.

2. Microscopi e sistemi obiettivo

Gli obiettivi del microscopio utilizzano più elementi ottici, inclusi componenti di lenti positive, per raccogliere la luce da piccoli oggetti e creare immagini ingrandite. La selezione dell'obiettivo influisce sull'apertura numerica, sulla risoluzione, sulla distanza di lavoro e sul controllo dell'aberrazione. Per la microscopia ottica convenzionale, la diffrazione in genere limita la risoluzione dell'immagine a circa 200 nm nello spettro visibile , evidenziando perché l'apertura numerica, la lunghezza d'onda e la correzione delle aberrazioni sono fondamentali nella progettazione ottica ad alta risoluzione.

3. Focalizzazione del laser e condizionamento del raggio

Le lenti piano-convesse, bi-convesse e menisco possono essere utilizzate per focalizzare, collimare, espandere o modellare i raggi laser. La lente giusta dipende dal diametro del fascio, dalla lunghezza d'onda, dalla lunghezza focale, dal livello di potenza, dai requisiti di rivestimento e da considerazioni sulla soglia di danno.

4. Visione artificiale e ispezione

I sistemi di imaging industriale utilizzano elementi di lenti positive per formare immagini per l'ispezione, la misurazione, l'allineamento e il rilevamento dei difetti. I requisiti ottici spesso includono distorsione controllata, posizione focale stabile, apertura chiara definita e montaggio meccanico ripetibile.

5. Ottica di proiezione e visualizzazione

I sistemi di proiezione utilizzano lenti positive o gruppi di lenti per raccogliere la luce e formare immagini ingrandite. Il progetto ottico deve tenere conto della dimensione dell'immagine, della distanza di proiezione, dell'uniformità dell'illuminazione e della correzione dell'aberrazione.

6. Ingrandimento

Una lente d'ingrandimento è un semplice esempio di utilizzo di lenti convesse. Quando un oggetto viene posizionato all'interno della lunghezza focale, l'obiettivo forma per l'osservatore un'immagine virtuale, verticale e ingrandita.

7. Telescopi e strumenti scientifici

I telescopi rifrattori e gli strumenti scientifici utilizzano elementi di lenti positive per raccogliere, mettere a fuoco e trasmettere la luce. In pratica, questi sistemi utilizzano spesso più componenti per gestire l'aberrazione cromatica, la curvatura del campo e altri effetti ottici.

8. Sensori ottici e sistemi di misurazione

Le lenti convesse possono aiutare a raccogliere la luce sui rilevatori, ad accoppiarla in un percorso ottico o a focalizzare l'illuminazione su un target di misurazione. La specifica corretta dipende dal sensore, dalla lunghezza d'onda, dalla geometria del sistema e dalle condizioni ambientali.

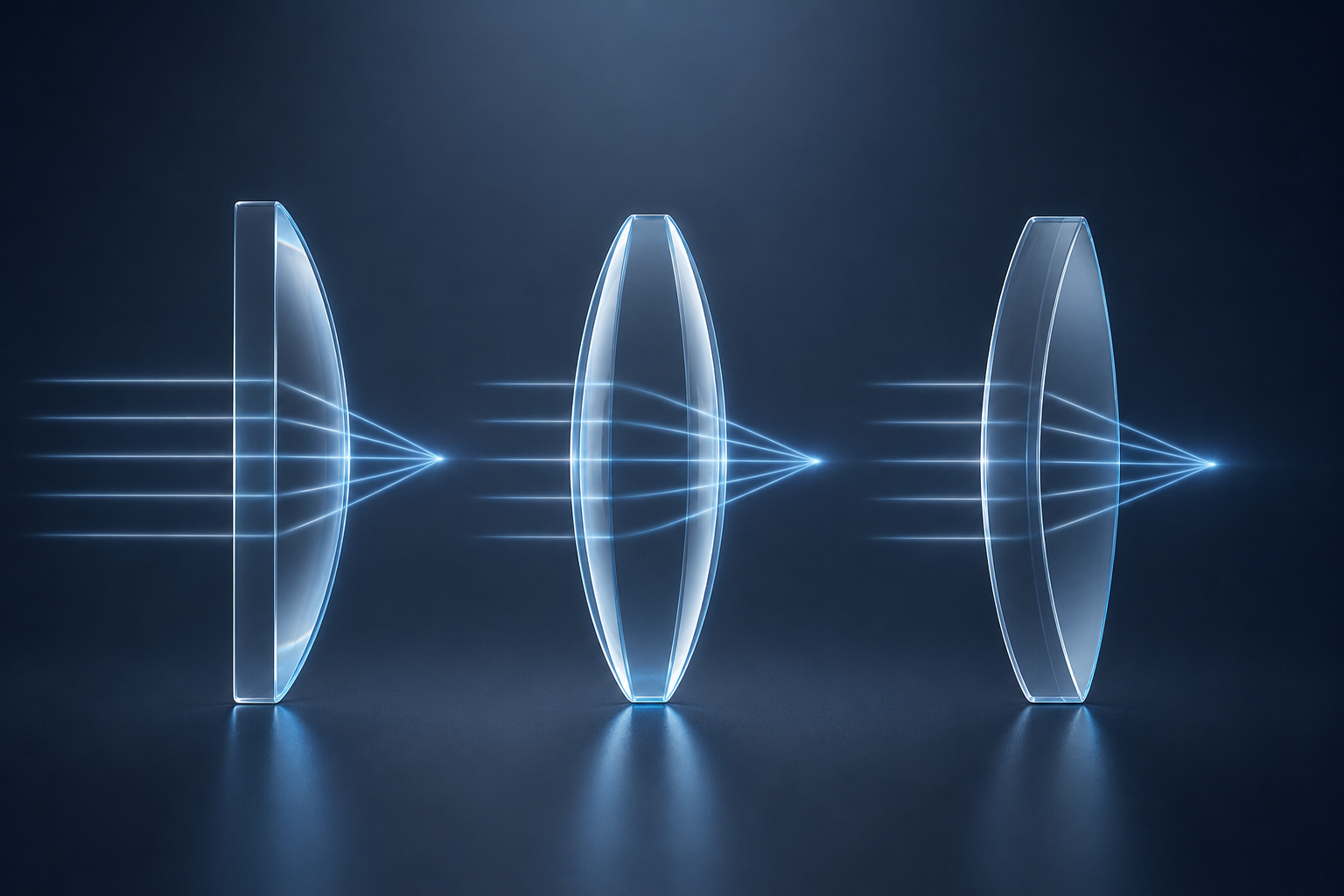

Tipi di lenti convesse

I principali tipi di lenti convesse vengono selezionati in base al rapporto coniugato, alla potenza ottica, al controllo dell'aberrazione, allo spazio disponibile e ai requisiti di produzione.

Per un requisito di produzione, non selezionare un tipo di lente solo in base alla forma. Confermare la lunghezza focale richiesta, la distanza di lavoro, il materiale, l'apertura chiara, la lunghezza d'onda, il rivestimento, la qualità della superficie e l'interfaccia meccanica.

Come scegliere il giusto tipo di lente convessa

Una lente piano-convessa viene comunemente utilizzata per focalizzare la luce collimata o collimare una sorgente puntiforme. Una lente bi-convessa è più adatta quando le distanze dell'oggetto e dell'immagine sono relativamente simili. Una lente a menisco positiva viene spesso utilizzata nei sistemi multi-elemento per aiutare a controllare le aberrazioni e ridurre lo spazio di installazione.

Prima di selezionare un obiettivo, verificare la lunghezza focale, il diametro, l'apertura chiara, la lunghezza d'onda, la distanza di lavoro, il rivestimento e il livello di aberrazione accettabile.

Proprietà di una lente convessa

Le proprietà di una lente convessa determinano le sue prestazioni all'interno di un sistema ottico. I seguenti parametri vengono comunemente esaminati durante la progettazione e l'approvvigionamento delle lenti.

Un'apertura più ampia può trasmettere più luce, ma non rende automaticamente più nitido un sistema ottico. La risoluzione e la qualità dell'immagine dipendono dal progetto ottico completo, inclusa la correzione dell'aberrazione, le caratteristiche del rilevatore, l'allineamento, l'illuminazione e le condizioni ambientali.

Materiali per lenti convesse e rivestimenti ottici

Le lenti convesse possono essere realizzate con diversi materiali ottici a seconda della lunghezza d'onda e dell'ambiente operativo.

Per il vetro ottico N-BK7, i dati ufficiali del vetro ottico di SCHOTT specificano un indice di rifrazione di nᵈ = 1.51680 e un numero di Abbe νᵈ = 64.17 . Questi valori forniscono utili riferimenti quantitativi nella valutazione del potere di rifrazione e della dispersione cromatica nei progetti di lenti per luce visibile.

Lo stesso set di dati SCHOTT riporta un trasmittanza interna di 0,998, o circa 99,8%, a 546 nm per un campione da 10 mm . Questo valore rappresenta la trasmissione interna del materiale e non include le perdite di riflessione sulle superfici delle lenti.

La silice fusa viene spesso selezionata quando il comportamento ottico termico e dipendente dalla lunghezza d'onda deve essere attentamente controllato. Una ricerca pubblicata dal National Bureau of Standards degli Stati Uniti ha misurato gli indici di rifrazione della silice fusa a 10 lunghezze d'onda da 404,7 a 667,8 nm su temperature da −200°C a +20°C.

Lo stesso studio sperimentale ha rilevato che il coefficiente termico dell'indice di rifrazione è diminuito da circa 9 × 10⁻⁶/°C a temperatura ambiente fino a circa 3 × 10⁻⁶/°C vicino alla temperatura dell'azoto liquido . Ciò dimostra perché il comportamento termo-ottico dovrebbe essere considerato nei sistemi ottici di precisione esposti a variazioni di temperatura significative.

I rivestimenti antiriflesso riducono la riflessione superficiale e migliorano la trasmissione. I rivestimenti AR a banda larga sono adatti per i sistemi di imaging, mentre i rivestimenti della linea laser sono ottimizzati per una lunghezza d’onda laser specifica.

Quando si specifica una lente convessa personalizzata, fornire la lunghezza d'onda operativa, il materiale, i requisiti di trasmissione, la potenza del laser, la gamma di rivestimento e le condizioni ambientali.

Aberrazioni comuni delle lenti convesse e come ridurle

Una singola lente convessa può produrre immagini sfocate, bordi colorati o messa a fuoco irregolare perché non tutti i raggi e le lunghezze d'onda convergono nello stesso punto.

I problemi più comuni includono:

• Aberrazione sferica: i raggi marginali e centrali si concentrano in posizioni diverse.

• Aberrazione cromatica: diverse lunghezze d'onda hanno diversi punti focali.

• Curvatura di campo: il centro dell'immagine è nitido mentre i bordi sono sfocati.

• Distorsione: le linee rette appaiono curve.

• Decentramento o inclinazione: errori di produzione o assemblaggio creano una qualità dell'immagine non uniforme.

Questi problemi possono essere ridotti utilizzando il corretto orientamento dell'obiettivo, limitando l'apertura, selezionando materiali a bassa dispersione, aggiungendo elementi acromatici o asferici, migliorando la precisione della superficie e controllando l'allineamento dell'obiettivo.

Per la messa a fuoco di base può essere sufficiente una lente convessa standard. La visione artificiale, la misurazione di precisione e l'imaging ad alta risoluzione spesso richiedono una progettazione ottica multi-elemento o personalizzata corretta.

Come specificare una lente convessa personalizzata

Per un OEM o un progetto di ingegneria, una lente convessa dovrebbe essere specificata in base ai suoi requisiti ottici e meccanici, non solo in base alla lunghezza focale. Una richiesta completa aiuta il produttore a valutare la fattibilità, il percorso di produzione, i requisiti di ispezione e l'accuratezza del preventivo.

• Forma della lente: menisco piano-convesso, bi-convesso o positivo

• Materiale ottico e intervallo di lunghezze d'onda operative

• Diametro, spessore centrale, spessore del bordo e apertura libera

• Lunghezza focale, raggio o prescrizione ottica completa

• Qualità della superficie, disegno della superficie, centratura e requisiti dei bordi

• Tipo di rivestimento, banda di lunghezze d'onda, angolo di incidenza e condizioni ambientali

• Quantità del prototipo, volume di produzione, imballaggio e requisiti di consegna

• Rapporti di ispezione e requisiti di documentazione

Band Optics supporta componenti ottici personalizzati per progetti OEM e di ingegneria. Esplorare Lenti ottiche personalizzate, Lenti sferiche, Lenti asferiche, Servizio ottico personalizzato e Soluzioni di metrologia ottica.

Domande frequenti

Cos'è una lente convessa?

Una lente convessa è una lente positiva, convergente, più spessa al centro che al bordo. Rifrange i raggi paralleli in arrivo verso un punto focale.

Come funziona una lente convessa?

Una lente convessa funziona rifrangendo la luce sulle sue superfici curve. La geometria e il materiale della lente fanno sì che i raggi paralleli si pieghino verso l'asse ottico e si incontrino vicino al punto focale.

Quali sono i principali tipi di lenti convesse?

I tipi principali sono lenti piano-convesse, lenti bi-convesse e lenti a menisco positivo. La scelta giusta dipende dal design ottico, dal rapporto coniugato, dai requisiti di aberrazione e dai vincoli meccanici.

Quali sono gli usi di una lente convessa?

Le lenti convesse sono utilizzate in fotocamere, microscopia, visione artificiale, messa a fuoco laser, proiezione, sensori ottici, strumenti scientifici e sistemi di ingrandimento.

Una lente convessa può formare immagini sia reali che virtuali?

SÌ. Quando un oggetto è oltre la lunghezza focale, una lente convessa può formare un'immagine reale, invertita. Quando l'oggetto si trova all'interno della lunghezza focale, forma un'immagine virtuale, verticale e ingrandita.

Quali informazioni sono necessarie per un preventivo personalizzato per lenti convesse?

Fornire la forma della lente, il materiale, il diametro, la lunghezza focale o il raggio, l'apertura chiara, la gamma di lunghezze d'onda, il rivestimento, le tolleranze, la quantità e la documentazione di ispezione richiesta. Per i progetti di precisione è preferibile un disegno o una prescrizione ottica.
