Soczewki cylindryczne

Pytać się

Band Optics jest w stanie wyprodukować zarówno duże soczewki cylindryczne (maks. średnica 150 mm), jak i soczewki mikrocylindryczne (min. średnica 8,0 mm).

Optyka na wymiar produkowana jest według rysunków klienta i wymagań dotyczących precyzji. Soczewki cylindryczne przeznaczone są do zastosowań wymagających jednowymiarowego kształtowania źródeł światła. Są dostępne w konfiguracji płaskiej wklęsłej lub płasko wypukłej, aby odpowiednio rozszerzać lub skupiać światło. Wybieraj spośród szkła N-BK7, kwarcu topionego w ultrafiolecie lub CaF2, z których wszystkie mogą być niepowlekane lub mieć powłokę antyrefleksyjną.

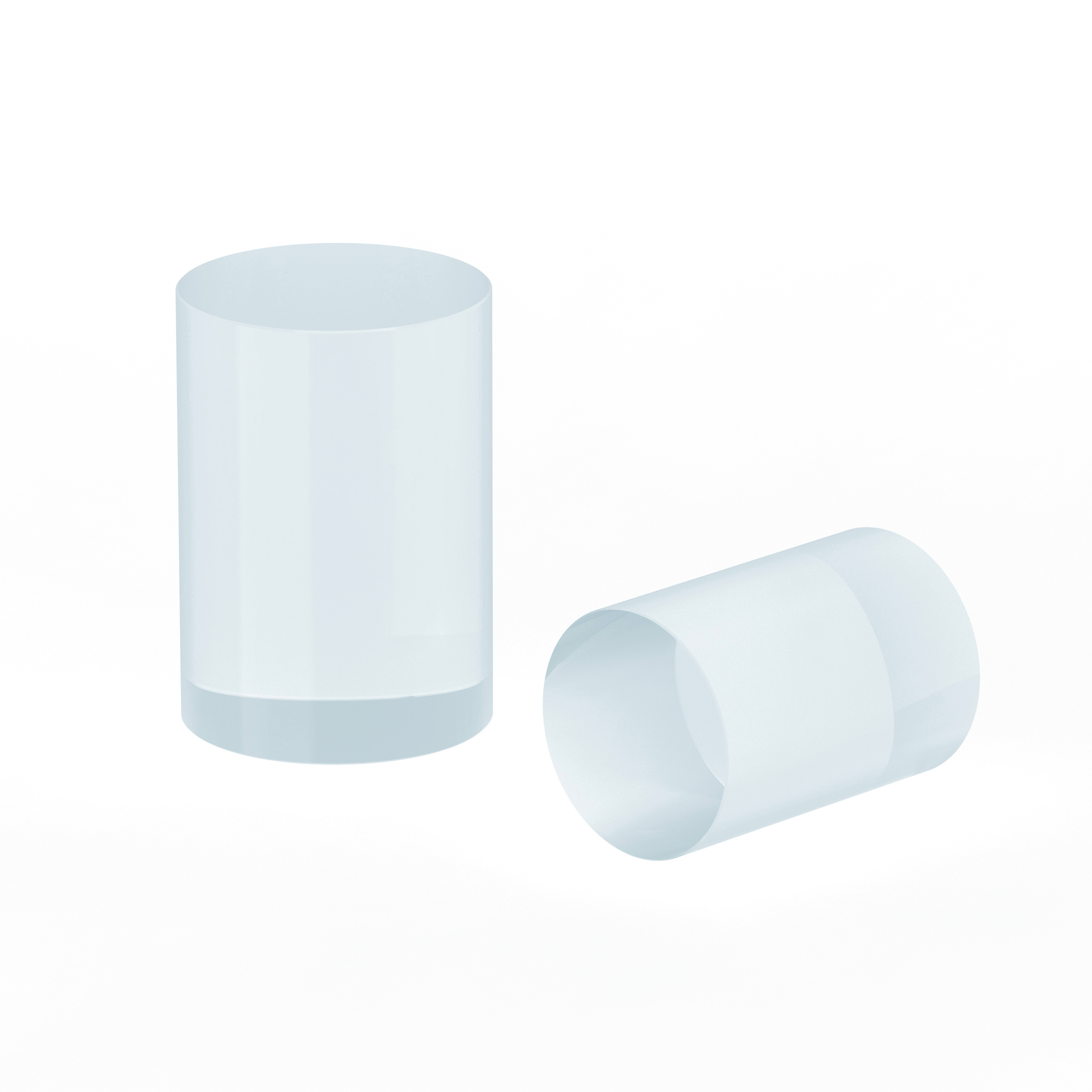

W ofercie posiadamy również soczewki okrągłe cylindryczne. Oferujemy soczewki cylindryczne i cylindryczne dublety achromatyczne do zastosowań, w których wymagana jest minimalna aberracja.

Zastosowania naszych soczewek cylindrycznych

Soczewki cylindryczne: kompleksowy przewodnik po projektowaniu, zastosowaniach i wyborze

Soczewki cylindryczne: obszerny przewodnik po projektowaniu, zastosowaniach i wyborze Soczewki cylindryczne to niezbędne elementy optyczne, które skupiają światło w linii, oferując wyjątkowe korzyści w różnych zastosowaniach. Soczewki te, dzięki specjalnemu cylindrycznemu kształtowi, umożliwiają precyzyjną manipulację światłem

Przeczytaj więcej

Poniżej znajdują się wymagania dotyczące precyzji, które możemy zapewnić dla soczewek cylindrycznych:

Dane techniczne/standard	Stopień precyzji	Standard fabryczny	Klasa komercyjna
Tolerancja wymiarowa	+/-0,02 mm	+/-0,05 mm	+/-0,1 mm
Tolerancja grubości	+/-0,02 mm	+/-0,05 mm	+/-0,1 mm
Promień	Cylindryczny
Płaskość	3/-(0,2)	3/-(0,5)	3/-(1,0)
Jakość powierzchni	10-5	20-10	40-20
Chropowatość	Wartość skuteczna <1 nm	Wartość skuteczna<2nm	Wartość skuteczna<2nm
Krążyna	<30sek.arc	<1arcmin	<5arcmin
Ścięcie	<0,05 mm x 45 stopni	<0,15 mm x 45 stopni	<0,3 mm x 45 stopni
Powłoka	Powłoka AR/powłoka dielektryczna

Wszystkie okna są testowane w naszym laboratorium metrologicznym, a następnie w 100% kontrolowane wizualnie przez nasz dział kontroli jakości.

Skontaktuj się z naszym technicznym zespołem sprzedaży, aby dowiedzieć się, jak firma Band Optics może Ci pomóc w odpowiedzi na Twoje zapytanie.
