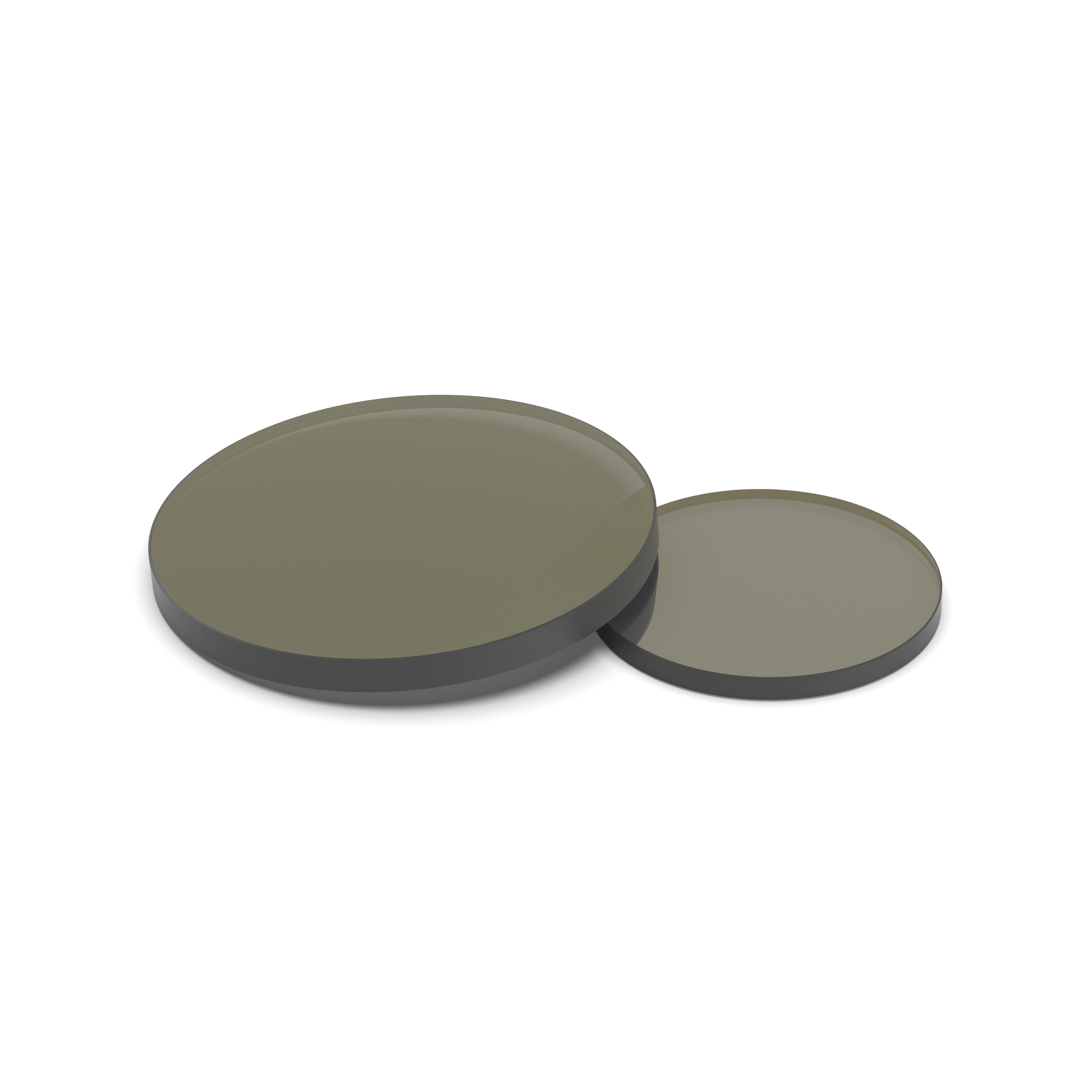

Neutrale Digtheid (ND) Filter

Produk Oorsig

Anders as golflengte-selektiewe filters (bv. banddeurlaat, langdeurlaat) wat spesifieke golflengtes blokkeer, verminder ND-filters krag oor alle golflengtes gelyk, wat kleurbalans in beeldvorming en spektrale integriteit in metings behou. Ons veranderlike ND-filters bied verstelbare verswakking om aan dinamiese beligtingstoestande te voldoen (bv. veranderde sonligintensiteit in fotografie, wisselende laserkrag in navorsing), wat die behoefte aan veelvuldige vaste-digtheid filters uitskakel. Vervaardig deur gebruik te maak van hoë-suiwer substrate (UV saamgesmelte silika) en gevorderde coating tegnologie (metaal Inconel of diëlektriese bedekkings), ons ND filters verseker plat spektrale reaksie (<2% transmissie variasie oor die bedryfsreeks), hoë duursaamheid (weerstand teen skrape en chemiese blootstelling), en langtermyn stabiliteit (<1% transmissie drywing per jaar). Met toepassings van verbruikersfotografie tot industriële lasertoetsing, voldoen hulle aan die werkverrigtingstandaarde van ISO 12233 (beelding) en MIL-PRF-13830B (optiese komponente).

Produk Kenmerke

Verswakking beheer

Optiese digtheid (OD) reekse : Beskikbaar in 0.04–2.0 (lae verswakking, 90–1% transmissie) en 0.04–4.0 (hoë verswakking, 90–0.01% transmissie) reekse, waar OD 2 transmissie verminder tot 1% (10⁻⊃4%) en 0⁻⊃4%; (10⁻⁴). Die 0.04–2.0 reeks is ideaal vir fotografie (bv. lang blootstellings in helder sonlig), terwyl 0.04–4.0 lasertoepassings pas (bv. die vermindering van 1W laserkrag tot 10μW vir detektorkalibrasie).

Lineêre verstelling : Deurlopende verswakking via 270° rotasie, met lineêre digtheidsgradiënte ( 10.9nm/mm of 12.7nm/mm ) wat voorspelbare verswakkingsveranderinge verseker. Byvoorbeeld, 'n 12.7nm/mm-gradiënt beteken om die filter 1mm te draai, verhoog OD met 0.127, wat presiese kragbeheer vereenvoudig. Die rotasiemeganisme gebruik kogellagers vir gladde werking en herhaalbaarheid (<0.01 OD-variasie per rotasiesiklus).

Spektrale prestasie

Breëbandwerking : Effektief van 240nm tot 1200nm (ongebestrek) of 350–1050nm (AR-bedekt), wat UV, sigbare en naby-infrarooi golflengtes dek. Onbedekte modelle is geskik vir algemene toepassings (bv. fotografie), terwyl AR-bedekte modelle weerkaatsingsverlies tot <1% per oppervlak verminder, wat transmissievlakheid in hoë-presisiemetings (bv. spektrofotometrie) verbeter.

Platreaksie : Handhaaf eenvormige verswakking oor golflengtes om kleurbalans en spektrale integriteit te bewaar. Byvoorbeeld, 'n AR-bedekte ND-filter met OD 2 het <1% transmissievariasie tussen 400nm (blou) en 700nm (rooi), wat geen kleurverskuiwing in fotografie of spektrale vervorming in laserspektroskopie verseker nie.

Meganies en duursaamheid

Substraatkwaliteit : UV-gesmelte silika-substrate verseker <λ per cm² oppervlakvlakheid (λ=633nm) vir minimale golffrontvervorming - van kritieke belang vir laserstelsels waar golffrontfout straaldivergensie of fokusprobleme kan veroorsaak. Die substrate het 'n hoë meganiese sterkte (Mohs-hardheid 7) en weerstand teen termiese skok (ΔT > 200°C), wat hulle geskik maak vir strawwe industriële omgewings.

Bedekkingstegnologie : Metaal-Inconel-bedekkings (vir 240–1200nm) bied eenvormige verswakking en hoë skuurweerstand (voldoen aan MIL-C-48497-standaarde), terwyl diëlektriese bedekkings (vir 350–1050nm) hoër transmissievlakheid en laer absorpsie bied. Beide tipes deklaag word deur magnetron-sputtering neergesit, wat sterk adhesie aan die substraat verseker (>5N adhesiekrag) en weerstand teen humiditeit (95% RH, 40°C vir 1000 uur).

Monteeropsies : Beskikbaar in gemonteerde weergawes met hoekgraduasies (0–270°) vir presiese OD-aanpassing, en adapters vir 8-32 en M4 monteergate om standaard optiese pale te pas. Monterings is gemaak van geanodiseerde aluminium om korrosie te voorkom en verenigbaarheid met laboratorium- en industriële toerusting te verseker. Ongemonteerde weergawes is ook beskikbaar vir pasgemaakte integrasie (bv. kameralensfilters).

Aansoeke

Fotografie en beelding

Hoë-resolusie-kameras : Maak langer blootstelling in helder toestande moontlik sonder oorblootstelling. Byvoorbeeld, 'n veranderlike ND-filter met OD 0.04–2.0 laat blootstelling van 1–30 sekondes in sonlig toe, wat gladde waterbeweging in landskapfotografie of ligspore in nagfotografie vasvang. Die plat spektrale reaksie verseker geen kleurverkleuring (bv. geel of blou tint) in beelde nie.

Projektors : Beheer liguitset in vermaaklikheidstelsels om by omgewingsbeligting te pas. In grootlokaalprojektors verminder 'n vaste ND-filter met OD 1 die uitset van 10 000 lumen tot 1 000 lumen, wat oogstremming in donker kamers voorkom, terwyl beeldkontras en kleurakkuraatheid gehandhaaf word.

Laser & Optika Navorsing

Straaldemping : Verminder laserkrag veilig vir detektorkalibrasie en oogveilige metings. Byvoorbeeld, 'n veranderlike ND-filter met OD 0.04–4.0 verminder 10W laserkrag tot 10μW (OD 4), wat kalibrasie van fotodiodes moontlik maak sonder om die detektor te beskadig. Die lineêre aanpassing maak presiese drywing moontlik (bv. 0.1W inkremente) vir dosis-respons studies in laser-materiaal interaksie.

Spektroskopie : Voorkom detektorversadiging in hoë-intensiteit ligbronne. In atoomabsorpsiespektroskopie verminder 'n ND-filter met OD 2 die intensiteit van die holkatodelamp (HCL) tot binne die lineêre reeks van die detektor, wat akkurate konsentrasiemetings van spoorelemente (bv. lood in watermonsters) verseker.

Industriële toetsing

Sensorkalibrasie : Verskaf bekende verswakkingsvlakke vir die validering van ligsensors. In motorvervaardiging word ND-filters met gekalibreerde OD-waardes (bv. OD 1.00 ±0.02) gebruik om omgewingsligsensors in motors te toets, om te verseker dat hulle die paneelbordhelderheid korrek aanpas op grond van sonligintensiteit.

Omgewingsmonitering : Beheer ligintensiteit in gasopsporingstelsels. In UV-sigbare spektrofotometers wat vir watergehalte-analise gebruik word, verminder 'n ND-filter met OD 1.5 ligintensiteit om detektorversadiging te vermy wanneer hoë-konsentrasie besoedelingstowwe (bv. nitrate) gemeet word, wat akkurate absorpsielesings (0–2 AE) verseker.

Gereelde vrae

V: Hoe hou optiese digtheid (OD) verband met transmissie?

A: Transmissie (T) word bereken deur gebruik te maak van die formule T = 10^(-OD), waar OD optiese digtheid is. Byvoorbeeld, OD 3 verskaf 0.1% transmissie (10⁻⊃3;), terwyl OD 4 lig verminder tot 0.01% (10⁻⁴). Ons veranderlike ND-filters laat deurlopende aanpassing toe tussen minimum (OD 0.04, ~90% transmissie) en maksimum (OD 4.0, ~0.01% transmissie) OD, wat presiese beheer oor ligintensiteit moontlik maak. Ons verskaf 'n kalibrasiekaart met elke filter om rotasiehoek na OD/transmissie om te skakel vir maklike gebruik.

V: Is ND-filters golflengte-spesifiek?

A: Nee, ons neutrale digtheidfilters bied eenvormige verswakking oor hul spektrale reeks ( 240–1200nm vir onbedekte, 350–1050nm vir AR-bedekte), anders as kleurfilters wat spesifieke golflengtes verswak. Hierdie plat reaksie is van kritieke belang vir toepassings soos fotografie (behou kleurbalans) en spektroskopie (handhawing van spektrale integriteit). Byvoorbeeld, 'n ND-filter met OD 2 verswak 400nm (blou) en 700nm (rooi) lig ewe veel, wat geen kleurverskuiwing in beelde of spektrale vervorming in metings verseker nie.

V: Kan veranderlike ND-filters vaste-digtheid filters vervang?

A: Ja, hul 0.04–4.0 OD-reeks dek veelvuldige vaste filterdigthede (bv. OD 0.3, 0.6, 1.0, 2.0, 3.0, 4.0), wat opstellings vereenvoudig en voorraad verminder. 'n Enkele veranderlike ND-filter elimineer die behoefte om 6+ vaste filters om te ruil, wat tyd bespaar en belyningsfoute verminder (algemeen wanneer filters verander word). Veranderlike filters is veral nuttig in dinamiese omgewings (bv. buitefotografie met veranderende lig, lasernavorsing met veranderlike kragvlakke) waar vaste filters gereelde aanpassings sal vereis.

V: Watter monteringsopsies is beskikbaar?

A: Gemonteerde weergawes sluit in roterende asse met hoekgraduasies (0–270°) vir presiese OD-verstelling, en adapters vir 8-32 (imperiale) en M4 (metriese) monteergate om standaard optiese pale te pas (bv. Thorlabs, Newport). Die monterings het sluitskroewe om die filter in plek te verseker sodra die verlangde OD ingestel is, wat wegdrywing tydens werking voorkom. Ongemonteerde weergawes (kaal filters) is beskikbaar in standaarddiameters (25 mm, 50 mm, 75 mm) vir persoonlike montering (bv. kameralensfilters met adapterringe, industriële masjienvisiestelsels). Ons bied ook pasgemaakte monterings (bv. gemotoriseerde rotasie vir outomatiese stelsels) op versoek.
