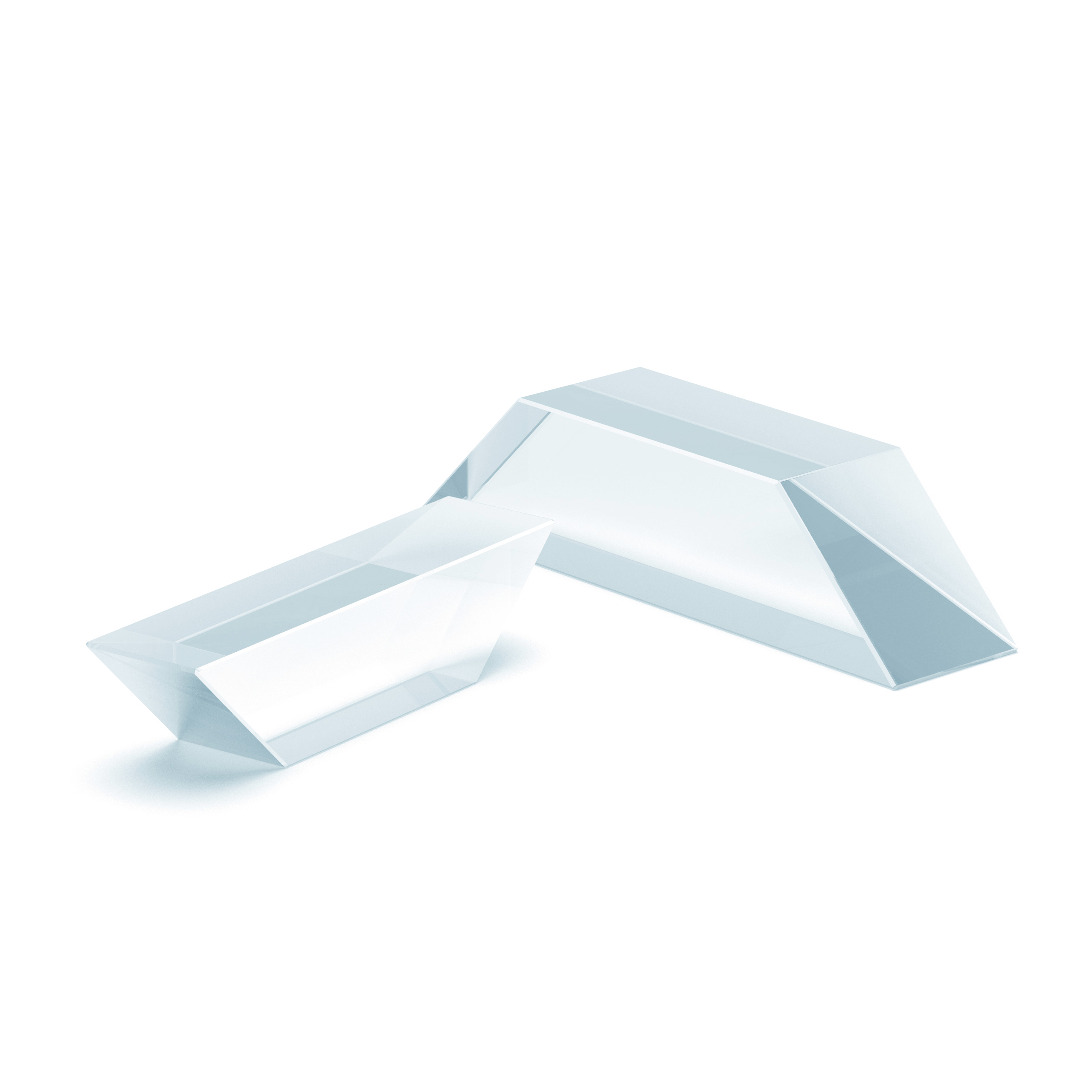

מנסרות דאב הן רכיבים אופטיים ייחודיים המסובבים תמונות ב-180° תוך שמירה על הכיוון המקורי של התפשטות האור - פונקציה המושגת באמצעות השתקפות פנימית אחת בתוך מבנה הפריזמה הקטומה שלהן בזווית ישרה.
| זְמִינוּת: | |
|---|---|
בניגוד למנסרות Porro (המהפכות תמונות אך אינן מספקות סיבוב רציף) או מנסרות גג (שדורשות עיצובים מרובי השתקפות מורכבים יותר), מנסרות Dove מציעות סיבוב רציף פרופורציונלי לתזוזה הזוויתית שלהן: סיבוב המנסרה ב-θ° מביא לסיבוב תמונה של 2θ°. בקרה דינמית זו הופכת אותם לבעלי ערך רב ביישומים הדורשים התאמת אוריינטציה בזמן אמת, כגון מיקרוסקופיה או מערכות מעקב. העיצוב הקומפקטי שלהם מחלק אחד (ללא ממשקים מודבקים) מבטל את מורכבות היישור ומפחית את אובדן האור (יעילות שידור >95%), מה שמבטיח ביצועים אמינים בהגדרות מוגבלות מקום.

• חומרים : מיוצר מ- Schott BK7 (זכוכית כתר עם העברת אור נראה-נראה מעולה, אידיאלית ליישומי הדמיה כלליים), סיליקה מאוזנת Hoya (העברת UV ו-NIR גבוהה, מתאימה למערכות מבוססות לייזר), וספיר (תחמוצת אלומיניום, הידועה בקשיות קיצונית - Mohs קשיות 9 - ועמידות בטמפרטורות גבוהות). BK7 חסכוני לשימוש בטווח גלוי (400-700nm), בעוד סיליקה ממוזגת מרחיבה את הביצועים ל-185-2100nm (UV ל-NIR). ספיר, אם כי יקר יותר, הוא אידיאלי עבור סביבות קשות (למשל, חיישנים תעשייתיים החשופים לאבק או לרטט)
• סובלנות קריטית : משיג סובלנות זוויתית <2 שניות קשת (הבטחת סיבוב מדויק של 180° ללא הטיית תמונה) ושטיחות PV<1/10λ (נמדדת ב-632.8nm). סובלנות אלו הן קריטיות למזעור עיוות התמונה - אפילו סטייה בזווית של 5 שניות קשת עלולה לגרום להטיה של 0.1° בתמונה המסובבת, דבר שאינו מקובל ביישומים מדויקים כמו בדיקת פרוסות מוליכים למחצה.
• מפרט פני השטח : איכות פני השטח 20-10 (דרגה סטנדרטית, מתאימה לרוב מערכות ההדמיה) עם קצוות מושחרים אופציונליים (ציפוי שחור מט המוחל על משטחים לא אופטיים). קצוות מושחרים מדכאים השתקפויות פנימיות (אור תועה <0.5%) שאחרת היו גורמות לתמונות רפאים - כפילויות קלות של התמונה הראשית הפוגעות בבהירות. עבור יישומים ברגישות גבוהה (למשל, מיקרוסקופיה באור נמוך), דרגת איכות משטח 10-5 זמינה כדי להפחית עוד יותר את הפיזור.
• טווח גדלים : ממדים סטנדרטיים מ -5 מ'מ עד 100 מ'מ (דגמים של 5 מ'מ למכשירים ממוזערים כמו מיקרוסקופים לסמארטפונים, דגמי 100 מ'מ למערכות הדמיה בפורמט גדול כמו מצלמות תעשייתיות) עם גדלים מותאמים אישית עד 300 מ'מ (ליישומי תעופה וחלל כמו הדמיה מבוססת לוויין). כל הדגמים כוללים קודקוד קטום (הפינה העליונה של המנסרה בעלת הזווית הישרה), אשר מקטין את הגובה הכולל של המנסרה ב-30-50% בהשוואה לפריזמה מלאה בזווית ישרה, וחוסך מקום במערכות קומפקטיות.
• יציבות סביבתית : עמיד בפני התפשטות תרמית, עם מקדם התפשטות תרמית (CTE) של <7×10⁻⁶/°C עבור BK7 ו-<0.5×10⁻⁶/°C עבור סיליקה ממוזגת. יציבות זו מבטיחה ביצועים בסביבות -40°C עד 80°C - קריטי עבור מצלמות מעקב חיצוניות (חשופות לתנודות טמפרטורה) או חיישנים תעשייתיים (בשימוש ליד ציוד חימום או קירור). דגמי ספיר מציעים יציבות רבה עוד יותר, עמידה בטמפרטורות של עד 1000 מעלות צלזיוס.
מנסרות Dove מצטיינות במערכות אופטיות מדויקות:
• ביוטכנולוגיה : דגימות מסתובבות במיקרוסקופיה פלואורסצנטית (למשל, הדמיה של תאים חיים) ומערכות מיון תאים (המשמשות ב-flow cytometry) מבלי למקם מחדש את מקור האור. ב-flow cytometry, סיבוב התמונה של אוכלוסיות תאים מאפשר לחוקרים לצפות בתאים ממספר זוויות, ולשפר את הזיהוי של סוגי תאים נדירים (למשל, תאים סרטניים בדגימות דם). במיקרוסקופ פלואורסצנטי, סיבוב תמונה מבטל את הצורך להזיז את הדגימה פיזית, ומפחית את הסיכון לפגיעה בתאים עדינים.
• הגנה : מאפשר ייצוב תמונה במצלמות מעקב (מותקנות על רחפנים או כלי רכב צבאיים) ומערכות מיקוד (למשל, מדדי טווח לייזר צמודים בטנק). כאשר המצלמה או מד הטווח נעים עקב רטט, פריזמת Dove מסתובבת כדי לנטרל את התנועה, ולהשאיר את התמונה מיושרת עם המטרה. ייצוב זה משפר את דיוק המעקב אחר יעדים בעד 40% בסביבות עם רטט גבוה.
• מכשור : תיקון כיוון בספקטרומטרים (למשל, ספקטרומטרים של ראמאן, שבהם תמונות אור מפוזרות עשויות להיות הפוך) ובאינטרפרומטרים (המשמשים למדידת אורך מדויקת). באינטרפרומטרים, סיבוב התמונה מבטיח ששולי הפרעות (דפוסי האור המשמשים למדידת מרחק) מיושרים עם הגלאי, ומשפרים את דיוק המדידה עד לטווח של 1 ננומטר.
• בידור : התאמת זוויות הקרנה בתצוגות לייזר (למשל, הקרנות הולוגרפיות תלת-ממדיות) ומקרני מיפוי תלת-ממדיים (המשמשים באטרקציות בפארקי שעשועים). במיפוי תלת מימד, סיבוב התמונה המוקרנת מאפשר יישור חלק של מקרנים מרובים, יצירת מפת תלת מימד אחת ומאוחדת של חללים גדולים (למשל, אולם מוזיאון). תצוגות לייזר משתמשות במנסרות Dove כדי לסובב דפוסי לייזר, וליצור אפקטים חזותיים דינמיים כמו לוגו מסתובב או טקסט נע.
ש: איך זווית הסיבוב קשורה לתנועת פריזמה?
ת: הקשר הוא ליניארי וניתן לחיזוי: סיבוב המנסרה ב-θ° מביא לסיבוב תמונה של 2θ° . אפקט הכפלה זה נובע מההשתקפות הפנימית הבודדת בתוך המנסרה - האור נכנס למנסרה, משתקף משטח ההיפוטנוזה ויוצא, כשההשתקפות למעשה 'מכפילה' את סיבוב המנסרה. לדוגמה, סיבוב המנסרה ב-30° בכיוון השעון יסובב את התמונה ב-60° בכיוון השעון. מערכת יחסים צפויה זו מאפשרת שליטה מדויקת על האוריינטציה, מה שהופך את מנסרות Dove לאידיאליות עבור יישומים שבהם יש צורך בהתאמה בזמן אמת (למשל, מצלמות מעקב נשלטות מרחוק).
ש: האם מנסרות Dove יכולות לעבוד עם אור מקוטב?
ת: כן, אבל הביצועים תלויים במצב הקיטוב של האור הנכנס. אור מקוטב P (מקוטב במקביל למישור ההתרחשות) ממזער את הפסדי ההשתקפות במשטחי הקלט והמוצא של המנסרה - הפסדי השתקפות הם בדרך כלל <1% עבור אור מקוטב P בזווית של ברוסטר. לאור מקוטב S (מקוטב בניצב למישור ההתרחשות), לעומת זאת, יש הפסדי השתקפות גבוהים יותר (עד 5%), מה שיכול להפחית את בהירות התמונה. עבור יישומי אור מקוטב (למשל, מיקרוסקופיה מקטבת), אנו ממליצים לציין פריזמות עם ציפויים אנטי-רפלקטיביים המותאמים למצב הקיטוב, או להשתמש באור מקוטב P כדי למקסם את התפוקה.
ש: מה גורם לעיוות תמונה?
ת: עיוות תמונה במנסרות Dove נובע בעיקר משני גורמים: אור מחוץ לציר ואי-סדירות פני השטח. אור מחוץ לציר (קרני אור החודרות למנסרה בזווית עם הציר האופטי) חווה אורכי נתיב שונים דרך המנסרה, מה שמוביל להפרשי הגדלה על פני התמונה (עיוות אבן מפתח). שמירה על זוויות שדה <5° (הזווית בין הציר האופטי לקרני האור החיצוניות ביותר) מפחיתה את הבעיה. אי-סדירות של פני השטח (למשל, שריטות או שטוחות לא אחידה) עלולות גם לגרום לעיוות על ידי פיזור אור; שימוש במנסרות עם איכות משטח של 10-5 וציפוי AR מפחית עוד יותר את האפקט הזה. ביישומים בעלי דיוק גבוה (לדוגמה, בדיקת מוליכים למחצה), אנו ממליצים על מקורות אור מאוחדים (היוצרים קרניים מקבילות) כדי למזער עיוות מחוץ לציר.
