פאוול פריזמות

סקירת מוצר

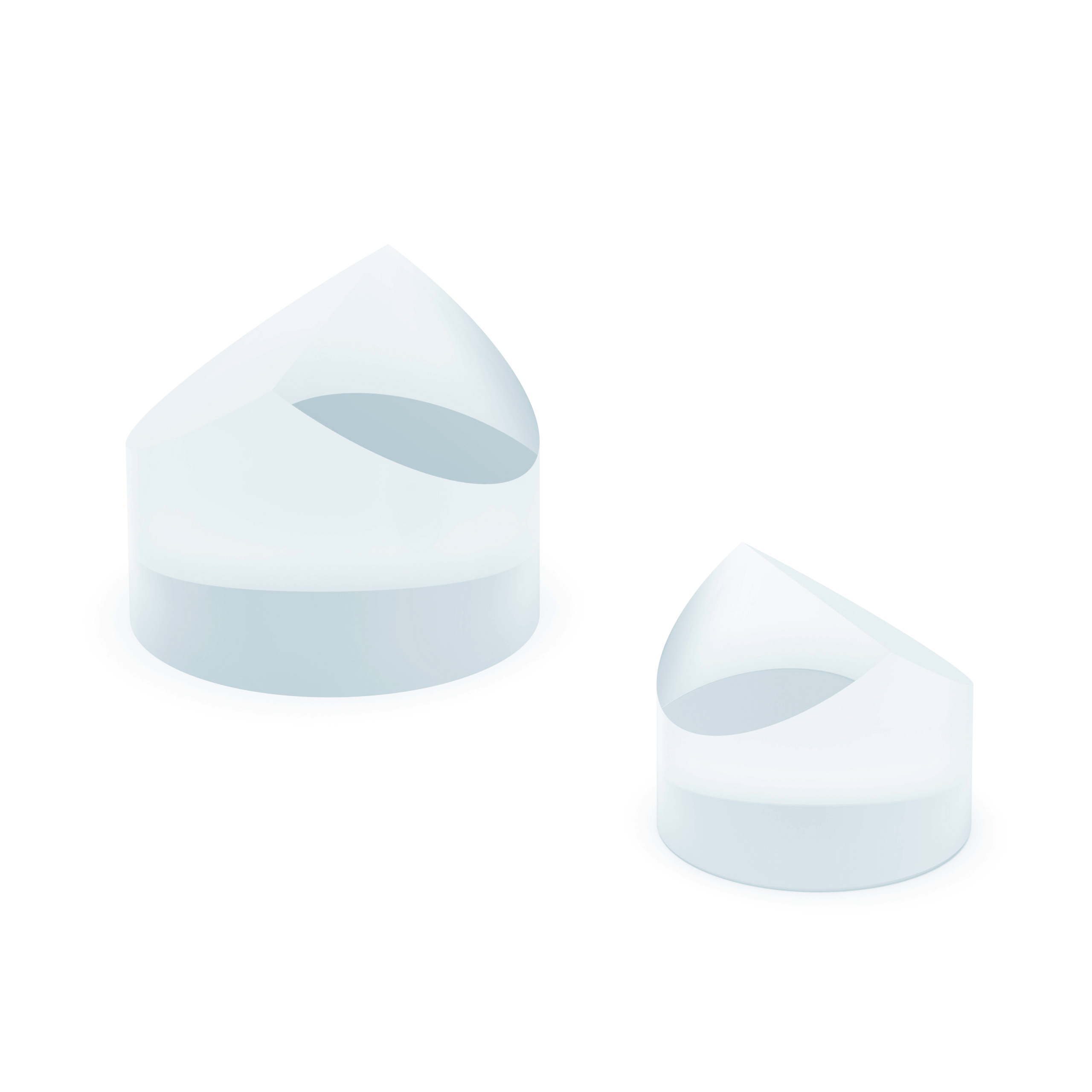

העיצוב הייחודי שלהם כולל משטח עליון אספרי (משטח מעוקל בעל צורה לא כדורית) המפיץ מחדש את האור באמצעות סטייה כדורית מבוקרת: העקומה האספרית מכופפת את קרני האור ממרכז הקרן לעבר הקצוות, ויוצרת קו עם קרינה עקבית (עוצמת האור) לאורכה. שלנו פריזמות ה-Powell מתוכננות לייצר קווים בעלי אחידות <1% (ההבדל בין הנקודות הבהירות והכהות ביותר בקו) על פני אורכים מ-1 מ'מ עד 100 מ'מ, מה שהופך אותם לחיוניים ליישומים שבהם נדרשת תאורה אחידה, כגון בדיקת ראיית מכונה או פילוס לייזר.

תכונות המוצר

• חומרים : פרימיום Schott Borofloat 33 (זכוכית בעלת ברזל נמוך עם העברת אור גלוי גבוהה, מעל 92% ב-550 ננומטר, אידיאלית ליצירת קווים למטרות כלליות) וסיליקה ממוזגת (העברה גבוהה של UV ו-NIR, 185-2100 ננומטר, מתאימה למערכות מבוססות לייזר כמו אשפרה UV או IR ther). Borofloat 33 הוא חסכוני עבור יישומים גלויים (למשל, סורקי ברקוד), בעוד שסיליקה מותכת מועדפת עבור סביבות קשות (טמפרטורה גבוהה או חשיפה ל-UV) בשל ההתפשטות התרמית הנמוכה שלו (CTE <0.5×10⁻⁶/°C) ועמידות ה-UV.

• ייצור מדויק : איכות פני השטח 40-20 שריטות-חפירה (דרגה סטנדרטית, מתאים לרוב היישומים התעשייתיים) עם דרגת 10-5 מותאמת אישית זמינה עבור מערכות ברגישות גבוהה (למשל, הדמיה רפואית). המשטח העליון האספרי מלוטש עד לדיוק צורה של <0.5 מיקרומטר (נמדד באמצעות פרופילומטר), מה שמבטיח שהסטייה הכדורית נשלטת במדויק - אפילו סטייה של 1 מיקרומטר בעקומה יכולה להפחית את אחידות הקו ל->5%. שטוחות λ/10 ב-632.8 ננומטר על המשטח התחתון (משטח הקלט של קרן הלייזר) מבטיחה את הקרן התקרית מאוחדת, ומונעת עיוות קו.

• אופטימיזציה של אורכי גל : ציפויים סטנדרטיים עבור 488-694nm (טווח גלוי, המכסה אורכי גל לייזר נפוצים כמו 532nm ירוק ו-635nm אדום) ו- 700-950nm (טווח NIR, בשימוש במערכות ראיית לילה או סורקי לייזר תעשייתיים). ציפויים מותאמים אישית זמינים עבור אורכי גל מיוחדים: ציפוי UV (350-400nm) עבור לייזרים לריפוי UV, וציפוי IR באמצע (1064-1700nm) עבור לייזרים סיבים. ציפויים אלה מפחיתים את הפסדי ההשתקפות עד ל-1% לכל משטח, ומבטיחים שימוש מרבי באור ליצירת קו.

• צדדיות מימדית : קוטרים מ -12.7 מ'מ עד 50.8 מ'מ (דגמי 12.7 מ'מ למכשירי כף יד כמו רמות לייזר, דגמי 50.8 מ'מ למכונות תעשייתיות כמו פקחי מסוע) עם גדלים מותאמים אישית עד 300 מ'מ (ליישומים בשטח גדול כמו לייזרים אבטחה בחניון). גובה המנסרה מותאם לכל קוטר - בדרך כלל 5-10 מ'מ - כדי לאזן בין הקומפקטיות לבין איכות הקו. עבור יישומים בעלי הספק גבוה, מנסרות עבות יותר (15-20 מ'מ) זמינות לפיזור חום.

• עמידות סביבתית : אינרטי מבחינה כימית (עמיד לחומצות, בסיסים וממיסים) ויציב לטמפרטורה, כאשר Borofloat 33 שומר על ביצועים מ-20°C עד 100°C וסיליקה ממוזגת מ-40°C עד 200°C. זה הופך אותם למתאימים לסביבות תעשייתיות (למשל, פסי ייצור לרכב עם חשיפה לנפט ולכימיקלים) או לשימוש חיצוני (רמות לייזר לאתרי בנייה החשופים לגשם ושינויי טמפרטורה). למנסרות יש גם משטח קשיח (Mohs קשיות 6 עבור Borofloat 33, 7 עבור סיליקה ממוזגת), עמיד בפני שריטות מאבק או טיפול.

יישומים

• ראיית מכונה : זיהוי קצה בהרכבת רכב (בדיקת יישור לוחות הדלת או אטמי השמשות) וקווי בדיקת עיבוד מזון (בדיקת פגמים בחטיפים ארוזים, למשל סדקים בעוגיות). בהרכבת רכב, פריזמת פאוול יוצרת קו לייזר אחיד על פני קצה הפאנל; מצלמה לוכדת את הקו, ותוכנה מנתחת את צורתו כדי לזהות אי יישור (שגיאות <0.1 מ'מ מזוהות). בעיבוד מזון, הקו האחיד מבטיח גילוי פגמים באופן עקבי, אפילו על משטחים לא אחידים (למשל, שקיות חטיפים במרקם).

• ביוטכנולוגיה : סריקת דגימות בניתוח דם (ציטומטריית זרימה, שבה תאים נצבעים ונסרקים לספירת סוגי תאים) ומערכות רצף DNA (כאשר קווי לייזר מעוררים תוויות פלואורסצנטיות על גדילי DNA). ב-flow cytometry, הקו האחיד מבטיח שכל תא מקבל את אותה עוצמת אור עירור, ומונע קריאות שווא עקב תאורה לא אחידה. ברצף DNA, הקו סורק על פני מיקרו-מערך של דגימות DNA, מה שמאפשר רצף בתפוקה גבוהה (מעבד אלפי דגימות בשעה).

• הנדסה : פילוס לייזר בבנייה (הקפדה על קירות אנכיים או רצפות מפולסות) ומדידות מימדים בייצור (בדיקת עובי של יריעות מתכת או חלקי פלסטיק). רמות לייזר לבנייה משתמשות במנסרות פאוול בגודל 12.7 מ'מ כדי ליצור קווים אופקיים ואנכיים עם אחידות <1%, הנראים אפילו באור שמש בהיר (הודות ללייזרים אדומים או ירוקים בעלי הספק גבוה). בייצור, הקו האחיד משמש למדידת מידות חלקים בדיוק - לדוגמה, קו לייזר על פני קצה יריעת מתכת יכול למדוד עובי בטווח של 0.01 מ'מ.

• הגנה : תאורת מטרה במערכות ראיית לילה (משקפיים צבאיות המשתמשות בקווי לייזר NIR להדגשת מטרות) ולייזרי אבטחה היקפיים (הגנה על שדות תעופה או בסיסים צבאיים על ידי יצירת קו לייזר בלתי נראה על פני היקפי). מערכות ראיית לילה משתמשות במנסרות סיליקה מאוחדות של פאוול עם ציפויי NIR כדי ליצור קווים אחידים ב-850 ננומטר או 940 ננומטר (בלתי נראה לעין בלתי מזוינת אך ניתן לזיהוי על ידי משקפי ראיית לילה). מערכות אבטחה היקפיות משתמשות במנסרות ארוכות (50-100 מ'מ באורך) כדי לכסות שטחים רחבים, כאשר כל הפרעה של הקו מעוררת אזעקה.

שאלות נפוצות

ש: איזה רוחב קו ניתן להשיג?

ת: רוחבי קו טיפוסיים נעים בין 50 מיקרומטר ל- 500 מיקרומטר במרחק של 1 מטר, בהתאם לקוטר קרן הכניסה ועיצוב המנסרה. לדוגמה, קרן קלט בקוטר של 1 מ'מ בשילוב עם פריזמת פאוול סטנדרטית של 12.7 מ'מ מייצרת רוחב קו של ~100 מיקרומטר ב-1 מ'. קורות קלט גדולות יותר (לדוגמה, 5 מ'מ) או מנסרות עם עקומות אספריות תלולות יותר יכולות לייצר קווים צרים יותר (~50 מיקרומטר), בעוד שקורות כניסה קטנות יותר (למשל, 0.5 מ'מ) או עקומות רדודות יותר מייצרות קווים רחבים יותר (~500 מיקרומטר). רוחב הקו גם גדל מעט עם המרחק - ב-10 מ', קו של 100 מיקרומטר ב-1 מ' הופך ל-1 מ'מ ל-~1 מ'מ, עקב סטייה בין אלומה.

ש: כיצד משפיעה איכות אלומת הקלט על הביצועים?

ת: לאיכות אלומת הכניסה יש השפעה משמעותית על אחידות הקו. קורות גאוס TEM₀₀ (האיכות הגבוהה ביותר, עם פרופיל עוצמה חלק) מניבות את האחידות הטובה ביותר (<1%), מכיוון שקל להפיץ מחדש את הפרופיל הסימטרי שלהן עם המשטח האספרי. אלומות מולטי-מודים (שיש להן פרופילי עוצמה לא סדירים, למשל, נקודות חמות מרובות) עשויות לדרוש הומוגגני קרן נוספים כדי להחליק את הפרופיל לפני הכניסה למנסרה של פאוול - ללא הומוגניזציה, אלומות מולטי-מודות יכולות לגרום לאחידות קו של מעל 5%. עבור יישומים מולטי-מודים (למשל, לייזרים תעשייתיים בעלי הספק גבוה), אנו ממליצים לשייך את הפריזמה עם הומוגנייזר סיבים אופטיים כדי להבטיח איכות קו עקבית.

ש: האם מנסרות פאוול יכולות לעבוד עם לייזרים UV?

ת: כן, כאשר הוא מיוצר מסיליקה ממוזגת (המשדרת אור UV עד 185nm) עם ציפוי AR משופר UV. סיליקה ממוזגת עמידה לפירוק הנגרמת על ידי UV (בניגוד ל- Borofloat 33, שיכול להצהיב לאורך זמן עם חשיפה ל- UV), מה שהופך אותו לאידיאלי עבור יישומי UV. מנסרות UV פאוול משמשות בריפוי UV (למשל, ריפוי דבק על רכיבים אלקטרוניים עם לייזרים 365nm) וליתוגרפיה מוליכים למחצה (חשיפת פוטוסיסט על פרוסות סיליקון עם לייזרים של 248nm או 193nm). ציפויי ה-UV מפחיתים את הפסדי ההשתקפות בטווח של 248-400 ננומטר, ומבטיחים ש->90% מאור ה-UV משמש ליצירת קו.
