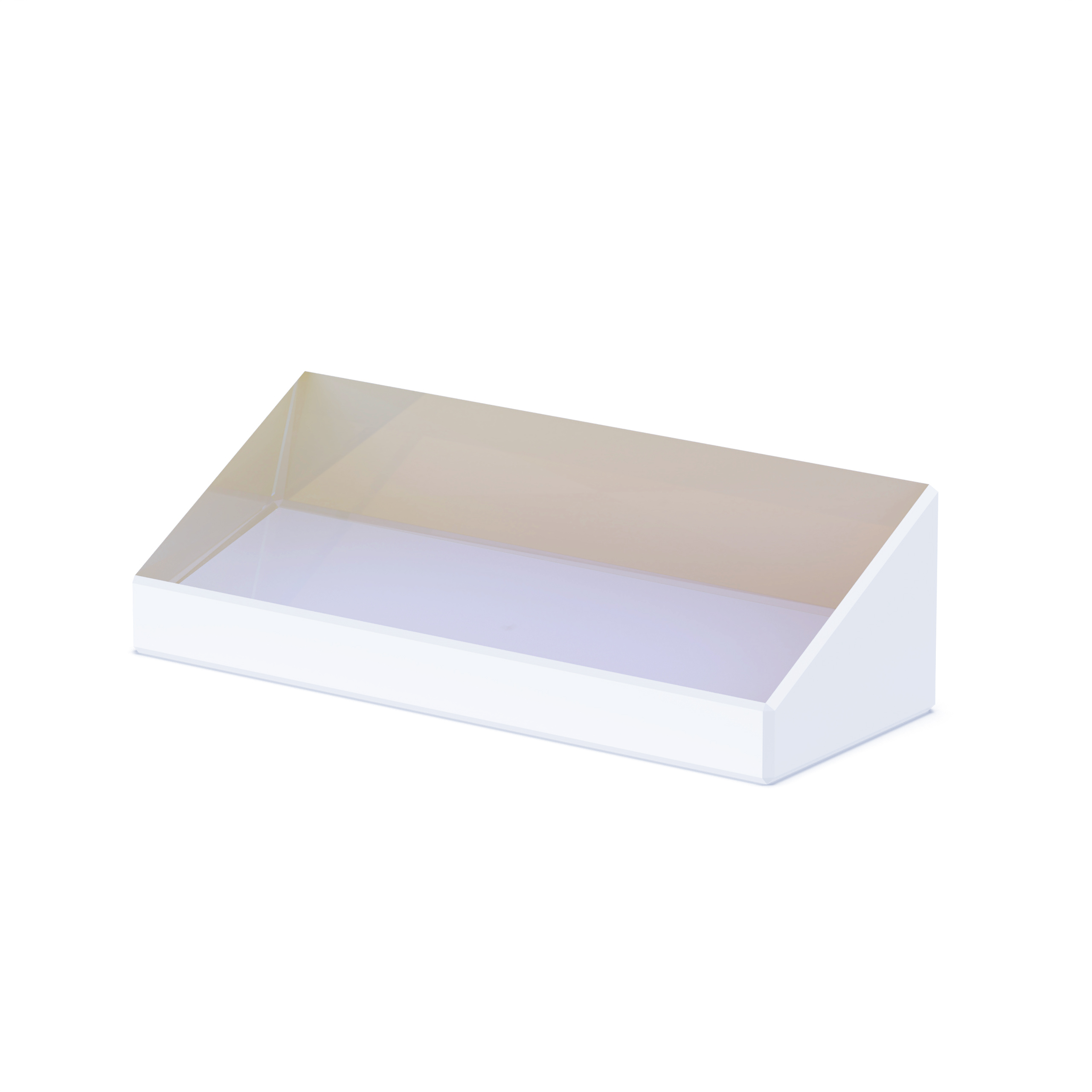

In tegenstelling tot sferische optica, die bundels symmetrisch uitbreidt maar geen rekening houdt met elliptische outputs (een veel voorkomend probleem bij laserdiodes, waar diodestructuren bundels produceren met ongelijke horizontale en verticale divergentiehoeken), hervormen deze prismaparen elliptische profielen tot bijna cirkelvormige outputs. Deze transformatie verbetert direct de consistentie van de bestraling (waardoor hotspots tot 80% worden verminderd in opstellingen met hoog vermogen) en de nauwkeurigheid van de scherpstelling, omdat ronde bundels strakkere brandpunten bereiken met minimaal energieverlies. Onze anamorfe prismaparen maken gebruik van een geavanceerd optisch ontwerp, inclusief nauwkeurig gepolijste interface-oppervlakken en geoptimaliseerde prismahoekverhoudingen, om vergrotingsverhoudingen van 2:1 tot 6:1 te bereiken. Dit assortiment maakt ze onmisbaar in uiterst nauwkeurige lasersystemen, zoals medische laserscalers of industriële lasersnijders, waarbij de straalsymmetrie rechtstreeks van invloed is op de precisie van de behandeling of de geavanceerde kwaliteit.
• Materialen : Gemaakt van hoogwaardig optisch glas, waaronder Schott (bekend om zijn lage thermische uitzetting en hoge brekingsstabiliteit), Ohara (biedt ultrahoge homogeniteit voor minimale bundelvervorming) en Hoya -substraten (gespecialiseerd voor laserweerstand met hoog vermogen). Deze materialen zorgen voor uitzonderlijke brekingsstabiliteit over het hele spectrale bereik, van zichtbaar (400-700 nm) tot nabij-infrarood (NIR, 700-1700 nm), waardoor prestatieverslechtering onder temperatuurschommelingen wordt voorkomen.
• Dimensionale precisie : Verkrijgbaar in maten van 2 mm tot 300 mm met een tolerantie van ±0,25 mm . De geminiaturiseerde modellen van 2 mm zijn ideaal voor compacte apparaten op laboratoriumschaal, zoals draagbare laserspectrometers, terwijl grootformaat prisma's van 300 mm geschikt zijn voor industriële lasersystemen (bijvoorbeeld lasers voor het lassen van autocarrosserieën) die een brede straaldekking vereisen.
• Optische prestaties : heeft een oppervlaktekwaliteit van 20-10 of 10-5 scratch-dig (de 10-5 kwaliteit wordt aanbevolen voor ultragevoelige toepassingen zoals halfgeleiderlithografie) en vlakheid PV<1/10λ (gemeten bij 632,8 nm, de He-Ne-lasergolflengte). Deze specificaties minimaliseren de lichtverstrooiing (minder strooilicht met <5%) en zorgen voor een optimale bundeltransmissie, waarbij meer dan 98% van de invallende lichtintensiteit behouden blijft.
• Coatingopties : aangepaste AR-coatings op maat gemaakt voor het bereik van 350-700 nm (zichtbaar), 650-1050 nm (NIR voor fiberlasers) of 1050-1700 nm (langegolf NIR voor thermische beeldvorming). Wanneer ze worden uitgelijnd onder de hoek van Brewster (de hoek waarin het gereflecteerde licht volledig gepolariseerd is), bereiken deze coatings een doorvoer van >95% , waardoor reflectieverliezen worden geëlimineerd die anders het straalvermogen zouden verminderen.
• Hoekcontrole : handhaaft een hoektolerantie <2 boogseconden , een kritische parameter voor consistente straalvorming in lasermodules. Zelfs kleine hoekafwijkingen (bijvoorbeeld 5 boogseconden) kunnen een verkeerde uitlijning van de straal veroorzaken bij precisietoepassingen zoals lasergebaseerde 3D-scanning, waardoor deze nauwe tolerantie essentieel is voor herhaalbare prestaties.
Anamorfe prisma's blinken uit in toepassingen die nauwkeurige straalcontrole vereisen:
• Lasertechnologie : Zet elliptische diodebundels om in spectroscopie (bijv. Raman-spectroscopie, waarbij uniforme bundels nauwkeurige moleculaire detectie garanderen), laserlassen (verbinding van auto-onderdelen, waarbij cirkelvormige bundels symmetrische lasnaden creëren) en medische lasers (oogheelkundige chirurgie, waarbij cirkelvormige bundels ongelijkmatige weefselablatie voorkomen). In tandheelkundige lasers transformeren prisma's met een verhouding van 2:1 bijvoorbeeld de diodebundels om een consistente verwijdering van het glazuur te garanderen.
• Defensie en ruimtevaart : Verbeter de precisie van het richtsysteem door te zorgen voor uniforme straalprofielen in afstandsmeters (bijvoorbeeld militaire laserafstandsmeters die worden gebruikt voor het richten van artillerie) en bewakingslasers (op drones gemonteerde nachtzichtlasers). Uniforme bundels verminderen valse metingen veroorzaakt door een ongelijkmatige lichtverdeling, waardoor de nauwkeurigheid van de doeldetectie met maximaal 30% wordt verbeterd.
• Entertainment : Maak scherpe, vervormingsvrije projecties mogelijk op laserdisplays (grootschalige openluchtconcerten) en 3D-kaartsystemen (architectonisch scannen voor renovaties van gebouwen). Bij 3D-mapping zorgen cirkelvormige balken voor een gelijke resolutie over horizontale en verticale scanvlakken, waardoor uitgerekte of gecomprimeerde details worden vermeden.
• Biotechnologie : Verbeter de beeldvorming met fluorescentiemicroscopie door uniforme excitatiebundels aan monsters te leveren. Bij celbeeldvorming kunnen ongelijkmatige stralen ervoor zorgen dat sommige cellen overtollig excitatielicht ontvangen (wat leidt tot fotobleken), terwijl andere onvoldoende licht ontvangen (wat resulteert in zwakke signalen). Anamorfe prisma's elimineren dit probleem en zorgen voor een consistente signaalintensiteit over het hele gezichtsveld.
Vraag: Welke vergrotingsverhouding is geschikt voor laserdiodetoepassingen?
A: Voor de meeste edge-emitting laserdiodes (het meest voorkomende type in industriële en medische apparaten) zorgt een verhouding van 2:1 tot 4:1 voor een effectieve cirkelvormige bundel, aangezien deze diodes doorgaans een aspectverhouding (horizontaal:verticale divergentie) hebben van 2:1 tot 3:1. Voor bronnen met een hoge aspectverhouding, zoals sommige kwantumcascadelasers (QCL's) die worden gebruikt bij gasdetectie, die aspectverhoudingen tot 5:1 kunnen hebben, zijn prisma's met een verhouding van 6:1 vereist om optimale circulariteit te bereiken.
Vraag: Kunnen anamorfe prisma's werken met infraroodlasers?
A: Ja, indien vervaardigd uit germanium of silicium (materialen met hoge transmissie in IR-bereiken) met geschikte AR-coatings. Op Infrared gebaseerde prisma's werken efficiënt in het NIR-bereik van 1050-1700 nm (gebruikt in warmtebeeldlasers), terwijl siliciumprisma's zich uitstrekken tot 3000 nm (geschikt voor mid-IR-lasers bij chemische detectie). Deze materialen bieden ook een hoge thermische geleidbaarheid, waardoor oververhitting in krachtige IR-lasersystemen wordt voorkomen.
Vraag: Hoe cruciaal is afstemming op prestaties?
A: Een juiste oriëntatie onder de hoek van Brewster is uiterst belangrijk; een verkeerde uitlijning van slechts 1° kan de doorvoer met 10-15% verminderen. Gemonteerde versies zijn vooraf uitgelijnd in metalen precisiebehuizingen (met borgschroeven om verschuiven te voorkomen), waardoor ze ideaal zijn voor gebruikers zonder gespecialiseerd uitlijngereedschap. Niet-gemonteerde prisma's vereisen nauwkeurige positionering (met behulp van optische banken en hoekmeters) om maximale doorvoer te garanderen; zelfs kleine rotatiefouten kunnen straalastigmatisme introduceren, waardoor de vormuniformiteit in gevaar komt.
